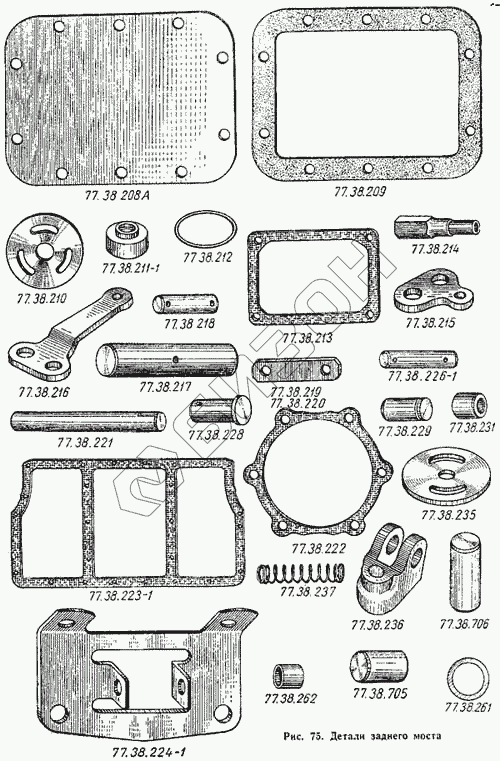

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали заднего моста

Тип техники

Марка

Модель

Схема

77.38.209

77.38.211-1

77.38.214

77.38.215

77.38.217

77.38.216

77.38.220

77.38.222

77.38.224-1

77.38.231

77.38.706

77.38.705

139

146

147

149

153

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
77.37.202А	77.37.202А	Пробка	Загрузка ...
77.38.209	77.38.209	Прокладка крышки люка	Загрузка ...
77.38.211-1	77.38.211-1	Втулка	Загрузка ...
77.38.214	77.38.214	Гайка натяжная тормоза	Загрузка ...
77.38.215	77.38.215	Рычаг двуплечий короткий	Загрузка ...
77.38.217	77.38.217	Палец кронштейна тормоза	Загрузка ...
77.38.216	77.38.216	Рычаг двуплечий длинный	Загрузка ...
77.38.220	77.38.220	Серьга планетарного тормоза	Загрузка ...
77.38.222	77.38.222	Прокладка стакана подшипника	Загрузка ...
77.38.224-1	77.38.224-1	Кронштейн пружины планетарного тормоза	Загрузка ...
77.38.231	77.38.231	Втулка	Загрузка ...
77.38.706	77.38.706	Штифт большой	Загрузка ...
77.38.705	77.38.705	Штифт малый	Загрузка ...
12	77.38.262	Втулка распорная	Загрузка ...
16	77.38.223-1	Прокладка крышки заднего моста	Загрузка ...
18	77.38.208А	Крышка люка	Загрузка ...
28	77.38.228	Палец	Загрузка ...
30	77.38.221	Ось	Загрузка ...
32	77.38.218	Палец двуплечих рычагов	Загрузка ...
60	77.38.212	Кольцо уплотнительное	Загрузка ...
62	77.38.226-1	Ось кронштейна пружины	Загрузка ...
69	77.38.213	Прокладка крышки наклонного люка	Загрузка ...
71	77.38.219	Серьга остановочного тормоза	Загрузка ...
75	77.38.229	Палец	Загрузка ...
92	77.38.258	Накладка ленты остановочного тормоза нижняя	Загрузка ...
139	77.38.235	Тарелка нижняя	Загрузка ...
146	77.38.210	Тарелка верхняя	Загрузка ...
147	77.38.236	Проушина	Загрузка ...
149	77.38.237	Пружина	Загрузка ...
153	77.38.261	Шайба	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
