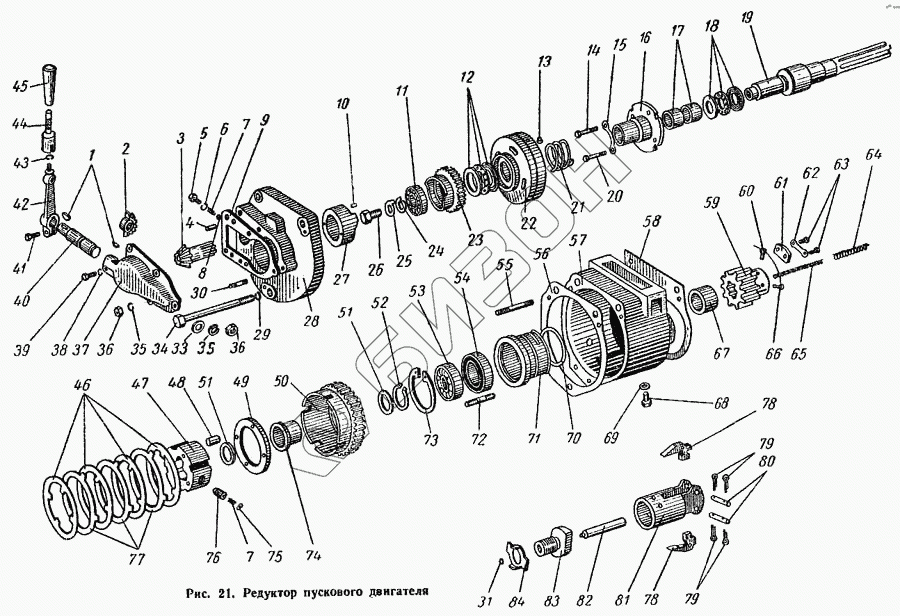

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Редуктор пускового двигателя
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
79
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6Т2-19с11 | 6Т2-19с11 | Диск нажимной в сборе |
Загрузка ...
|
|
| СМД8-19с6 | СМД8-19с6 | Держатель в сборе |
Загрузка ...
|
|
| 41-19с7 | 41-19с7 | Шестерня муфты сцепления в сборе |
Загрузка ...
|
|
| 01-19с5-1 | 01-19с5-1 | Ступица в сборе |
Загрузка ...
|
|
| 6Т3-19с16 | 6Т3-19с16 | Рукоятка рычага включения |
Загрузка ...
|
|
| 01-19с11 | 01-19с11 | Крышка в сборе |
Загрузка ...
|
|
| 4Т6-19с6 | 4Т6-19с6 | Крышка в сборе |
Загрузка ...
|
|
| 4Т6-19с3 | 4Т6-19с3 | Корпус редуктора в сборе |
Загрузка ...
|
|
| 1 | Шпонка сегм. 4Х6,5, ГОСТ 8795-58 | Шпонка сегм. 4Х6,5, ГОСТ 8795-58 |
Загрузка ...
|
|
| 2 | 6Т3-1913 | Шестерня механизма включения |
Загрузка ...
|
|
| 3 | 6Т3-1911 | Шестерня |
Загрузка ...
|
|
| 4 | Штифт цилиндрический 8Пр13Х16 Н507-66 | Штифт цилиндрический 8Пр13Х16 Н507-66 |
Загрузка ...
|
|
| 5 | 6Т3-1919 | Болт |
Загрузка ...
|
|
| 6 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 7 | 6Т3-1920 | Пружина |
Загрузка ...
|
|
| 8 | Шарик ВV 8 мм Р, ГОСТ 3722-60 | Шарик ВV 8 мм Р, ГОСТ 3722-60 |
Загрузка ...
|
|
| 9 | 01-1968 | Прокладка |
Загрузка ...
|
|
| 10 | Штифт цилиндрический 5С3Х12, ГОСТ 3128-6 | Штифт цилиндрический 5С3Х12, ГОСТ 3128-60 |
Загрузка ...
|
|
| 11 | Шарикоподшипник № 205, ГОСТ 8338-57 | Шарикоподшипник № 205, ГОСТ 8338-57 |
Загрузка ...
|
|
| 12 | Шарикоподшипник №8109, ГОСТ 6874-54 | Шарикоподшипник №8109, ГОСТ 6874-54 |
Загрузка ...
|
|
| 13 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 13 | СМД2-1927 | Палец |
Загрузка ...
|
|
| 14 | Болт М8Х35 кл. 2-015, ГОСТ 7795-62 | Болт М8Х35 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 15 | 01-1971 | Шайба замковая |
Загрузка ...
|
|
| 16 | 01-1907-1 | Ступица |
Загрузка ...
|
|
| 17 | 01-1972 | Втулка |
Загрузка ...
|
|
| 18 | Шарикоподшипник №8106, ГОСТ 6874-54 | Шарикоподшипник №8106, ГОСТ 6874-54 |
Загрузка ...
|
|
| 19 | 4Т6-1906 | Вал редуктора |
Загрузка ...
|
|
| 20 | Болт М8Х45 кл. 2-015, ГОСТ 7795-62 | Болт М8Х45 кл. 2-015, ГОСТ 7795-62 |
Загрузка ...
|
|
| 21 | 6Т2-1937 | Пружина |
Загрузка ...
|
|
| 22 | 6Т2-1906-1 | Диск нажимной |
Загрузка ...
|
|
| 23 | 6Т3-1906 | Упор нажимной |
Загрузка ...
|
|
| 24 | 6Т3-1921 | Шайба |
Загрузка ...
|
|
| 25 | 6Т3-1922 | Шайба стопорная |
Загрузка ...
|
|
| 26 | Болт М12Х25 кл. 2-015, ГОСТ 7796-62 | Болт М12Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 27 | 6Т3-1905 | Упор неподвижный |
Загрузка ...
|
|
| 28 | 6Т3-1902 | Крышка |
Загрузка ...
|
|
| 29 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 30 | Шпилька М8Х18 Н478-66 | Шпилька М8Х18 Н478-66 |
Загрузка ...
|
|
| 31 | СМД8-1997 | Шайба |
Загрузка ...
|
|
| 33 | Шайба 9Х20Х2 Н497-66 | Шайба 9Х20Х2 Н497-66 |
Загрузка ...
|
|
| 34 | Болт М14Х150 кл. 2-015, ГОСТ 7795-66 | Болт М14Х150 кл. 2-015, ГОСТ 7795-66 |
Загрузка ...
|
|
| 35 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 36 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | Гайка М8 кл. 2-055, ГОСТ 2524-62 |
Загрузка ...
|
|
| 37 | 01-1903-1 | Крышка механизма включения |
Загрузка ...
|
|
| 38 | Шайба пружинная Н6 65Г, ГОСТ 6402-61 | Шайба пружинная Н6 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 39 | 6Т3-1936 | Винт установочный |
Загрузка ...
|
|
| 40 | 6Т3-1912-1 | Валик включения |
Загрузка ...
|
|
| 41 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 42 | 6Т3-1914-1 | Рычаг включения |
Загрузка ...
|
|
| 43 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
| 44 | 6Т3-1947 | Стержень |
Загрузка ...
|
|
| 45 | 6Т3-1948 | Корпус |
Загрузка ...
|
|
| 46 | 01-1917 | Диск ведомый |
Загрузка ...
|
|
| 47 | 01-1908 | Корпус обгонной муфты |
Загрузка ...
|
|
| 48 | Ролик V15Х30 Н31-58 | Ролик V15Х30 Н31-58 |
Загрузка ...
|
|
| 49 | 4Т6-1903 | Диск прижимной |
Загрузка ...
|
|
| 50 | 4Т6-1905 | Шестерня муфты сцепления |
Загрузка ...
|
|
| 51 | 6Т2-1949 | Кольцо регулировочное |
Загрузка ...
|
|
| 52 | Кольцо НЭ-40, ГОСТ 9301-99 | Кольцо НЭ-40, ГОСТ 9301-99 |
Загрузка ...
|
|
| 53 | Шарикоподшипник № 208, ГОСТ 8338-57 | Шарикоподшипник № 208, ГОСТ 8338-57 |
Загрузка ...
|
|
| 54 | Манжета I-I-55 Н536-66 | Манжета I-I-55 Н536-66 |
Загрузка ...
|
|
| 55 | Шпилька М8Х55 Н478-66 | Шпилька М8Х55 Н478-66 |
Загрузка ...
|
|
| 56 | 6Т3-1923 | Прокладка |
Загрузка ...
|
|
| 57 | АСМД7-1901-1 | Корпус редуктора |
Загрузка ...
|
|
| 58 | 6Т3-1924 | Прокладка |
Загрузка ...
|
|
| 59 | 01-1919 | Шестерня включения |
Загрузка ...
|
|
| 60 | СМД8-1994 | Болт |
Загрузка ...
|
|
| 61 | 6Т2-1920-1 | Пластина |
Загрузка ...
|
|
| 62 | 01-19108 | Шайба стопорная |
Загрузка ...
|
|
| 63 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
| 64 | СМД2-1928 | Пружина толкателя большая |
Загрузка ...
|
|
| 65 | 01-1967 | Пружина толкателя малая |
Загрузка ...
|
|
| 66 | Проволока 01,2Х115, ГОСТ 3282-46 | Проволока 01,2Х115, ГОСТ 3282-46 |
Загрузка ...
|
|
| 67 | 6Т3-1940 | Втулка |
Загрузка ...
|
|
| 68 | Пробка IМ14Х13 кл. 2а, Н519-66 | Пробка IМ14Х13 кл. 2а, Н519-66 |
Загрузка ...
|
|
| 69 | СМД7-1539 | Прокладка |
Загрузка ...
|
|
| 70 | 6Т2-1938-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 71 | 4Т6-1908 | Втулка |
Загрузка ...
|
|
| 72 | Шпилька М8Х22 Н478-66 | Шпилька М8Х22 Н478-66 |
Загрузка ...
|
|
| 73 | Кольцо ВЭ-80, ГОСТ 9301-59 | Кольцо ВЭ-80, ГОСТ 9301-59 |
Загрузка ...
|
|
| 74 | 4Т6-1904 | Втулка |
Загрузка ...
|
|
| 75 | СМД2-1932 | Упор |
Загрузка ...
|
|
| 76 | 01-1984 | Плунжер |
Загрузка ...
|
|
| 77 | 6Т2-1932 | Диск |
Загрузка ...
|
|
| 78 | СМД2-19375 | Груз держателя |
Загрузка ...
|
|
| 79 | Шплинт 3,2Х18-005, ГОСТ 397-64 | Шплинт 3,2Х18-005, ГОСТ 397-64 |
Загрузка ...
|
|
| 80 | СМД2-1933 | Ось груза |
Загрузка ...
|
|
| 81 | СМД2-1931 | Держатель |
Загрузка ...
|
|
| 82 | СМД2-1925-1 | Толкатель |
Загрузка ...
|
|
| 83 | 14-1996 | Втулка толкателя |
Загрузка ...
|
|
| 84 | 14-1953 | Шайба замковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
