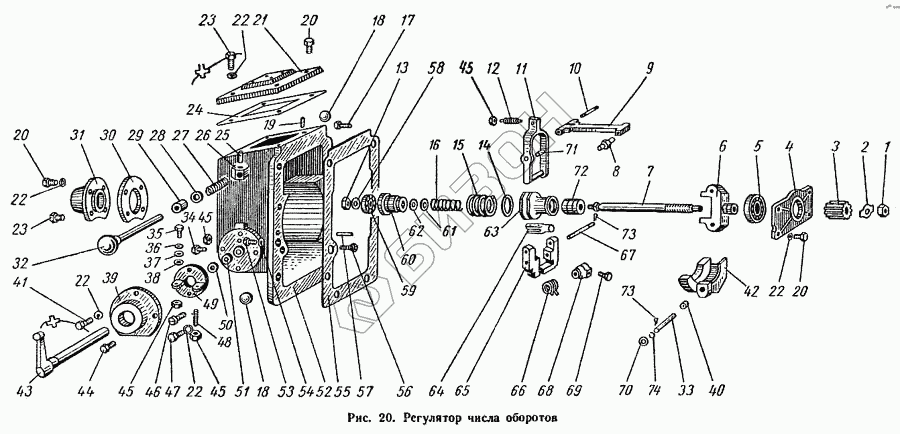

Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
17-с3-3 | 17-с3-3 | Валик регулятора с крестовиной в сборе |
Загрузка ...
|
|
41-А17с9-Г | 41-А17с9-Г | Валик регулятора в сборе |
Загрузка ...
|
|
17-с13-1Б | 17-с13-1Б | Тяга регулятора в сборе |
Загрузка ...
|
|
17-с4 | 17-с4 | Сальник корпуса регулятора в сборе |
Загрузка ...
|
|
41-А17с1 | 41-А17с1 | Регулятор в сборе |
Загрузка ...
|
|
17-с8-2 | 17-с8-2 | Муфта регулятора со втулкой в сборе |
Загрузка ...
|
|
17-090А | 17-090А | Кольцо замковое |
Загрузка ...
|
|
03-17с2 | 03-17с2 | Корпус регулятора в сборе |
Загрузка ...
|
|
17-с5Д | 17-с5Д | Вилка тяги регулятора в сборе |
Загрузка ...
|
|
17-с6-1А | 17-с6-1А | Втулка пружины в сборе |
Загрузка ...
|
|
41-А17с11 | 41-А17с11 | Груз регулятора в сборе |
Загрузка ...
|
|
1 | 17-039-1 | Гайка валика регулятора |
Загрузка ...
|
|
2 | 17-038Б | Шайба валика регулятора |
Загрузка ...
|
|
3 | 17-037-1А | Шестерня валика регулятора |
Загрузка ...
|
|
4 | 17-036Г | Гнездо шарикоподшипника |
Загрузка ...
|
|
5 | Шарикоподшипник 46203, ГОСТ 831-54 | Шарикоподшипник 46203, ГОСТ 831-54 |
Загрузка ...
|
|
6 | 17-033-4 | Крестовина грузов |
Загрузка ...
|
|
7 | 17-032-3 | Валик регулятора |
Загрузка ...
|
|
8 | 17-059-3 | Кулачок тяги регулятора |
Загрузка ...
|
|
9 | 17-058-5 | Тяга регулятора |
Загрузка ...
|
|
10 | 17-075-1А | Ось вилки короткая |
Загрузка ...
|
|
11 | 17-009В-1 | Вилка тяги регулятора |
Загрузка ...
|
|
12 | 17-013А | Болт вилки |
Загрузка ...
|
|
13 | Гайка М8-055, ГОСТ 5929-62 | Гайка М8-055, ГОСТ 5929-62 |
Загрузка ...
|
|
14 | 17-047 | Прокладка регулировочная |
Загрузка ...
|
|
15 | 17-049А | Пружина регулятора наружная |
Загрузка ...
|
|
16 | 17-048-1А | Пружина регулятора внутренняя |
Загрузка ...
|
|
17 | Болт IIIМ8Х25 кл. 2-015, ГОСТ 7796-62 | Болт IIIМ8Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
18 | Заглушка 16, ГОСТ 3111-46 | Заглушка 16, ГОСТ 3111-46 |
Загрузка ...
|
|
19 | 17-069 | Штифт цилиндрический |
Загрузка ...
|
|
20 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
21 | 17-068-3 | Крышка корпуса регулятора верхняя |
Загрузка ...
|
|
22 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
23 | Болт IIIМ6Х16 кл. 2-015, ГОСТ 7798-62 | Болт IIIМ6Х16 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
24 | 17-067 | Прокладка |
Загрузка ...
|
|
25 | 17-066-1 | Винт призмы |
Загрузка ...
|
|
26 | 41-1763-1 | Призма валика обогатителя |
Загрузка ...
|
|
27 | 17-062 | Пружина валика обогатителя |
Загрузка ...
|
|
28 | 17-061 | Шайба сальника валика обогатителя |
Загрузка ...
|
|
29 | 17-004 | Сальник валика обогатителя |
Загрузка ...
|
|
30 | 17-055 | Прокладка |
Загрузка ...
|
|
31 | 17-056 | Крышка регулятора задняя |
Загрузка ...
|
|
32 | 17-с14-1А | Валик обогатителя в сборе |
Загрузка ...
|
|
33 | 17-045-3 | Ось груза регулятора |
Загрузка ...
|
|
35 | 17-022-1 | Болт регулировочный |
Загрузка ...
|
|
36 | 17-021 | Прокладка регулировочная |
Загрузка ...
|
|
37 | 17-021-1 | Прокладка регулировочная |
Загрузка ...
|
|
38 | 17-021-2 | Прокладка регулировочная |
Загрузка ...
|
|
39 | 17-027-3 | Крышка упора |
Загрузка ...
|
|
40 | 17-043-2 | Втулка груза |
Загрузка ...
|
|
41 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
42 | 17-042-2А | Груз регулятора |
Загрузка ...
|
|
43 | 17-018-4 | Валик с рычагом |
Загрузка ...
|
|
44 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
45 | Гайка Мб кл. 2-055, ГОСТ 5915-62 | Гайка Мб кл. 2-055, ГОСТ 5915-62 |
Загрузка ...
|
|
46 | Винт М6Х12 кл. 2-015, ГОСТ 1490-62 | Винт М6Х12 кл. 2-015, ГОСТ 1490-62 |
Загрузка ...
|
|
47 | Болт М6Х14 кл. 2-015, ГОСТ 7799-57 | Болт М6Х14 кл. 2-015, ГОСТ 7799-57 |
Загрузка ...
|
|
48 | 17-023 | Шпилька-ограничитель выключения подачи |
Загрузка ...
|
|
49 | 17-020-2 | Шайба упора |
Загрузка ...
|
|
50 | 17-007 | Обойма сальника |
Загрузка ...
|
|
51 | 17-008 | Кольцо сальника |
Загрузка ...
|
|
52 | 03-1701 | Корпус регулятора |
Загрузка ...
|
|
53 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 |
Загрузка ...
|
|
54 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 |
Загрузка ...
|
|
55 | 17-057 | Прокладка |
Загрузка ...
|
|
56 | 17-074А | Упор жесткий |
Загрузка ...
|
|
57 | 17-002 | Штифт установочный |
Загрузка ...
|
|
58 | 17-054 | Шайба замковая |
Загрузка ...
|
|
59 | Шарикоподшипник 200, ГОСТ 8338-57 | Шарикоподшипник 200, ГОСТ 8338-57 |
Загрузка ...
|
|
60 | 17-052-2 | Седло пружины регулятора |
Загрузка ...
|
|
61 | 17-050 | Прокладка регулировочная |
Загрузка ...
|
|
62 | 17-050-А | Прокладка регулировочная |
Загрузка ...
|
|
63 | 17-028-2 | Муфта регулятора |
Загрузка ...
|
|
64 | 17-029-2 | Втулка муфты |
Загрузка ...
|
|
65 | 17-011-1 | Кронштейн вилки тяги регулятора |
Загрузка ...
|
|
66 | 17-016Б | Пружина кронштейна |
Загрузка ...
|
|
67 | 17-012-2 | Ось кронштейна |
Загрузка ...
|
|
68 | 17-014-2 | Втулка пружины |
Загрузка ...
|
|
69 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 |
Загрузка ...
|
|
70 | 17-099 | Кольцо стопорное |
Загрузка ...
|
|
71 | 17-010А | Штырь вилки |
Загрузка ...
|
|
72 | Шарикоподшипник 8202, ГОСТ 6874-54 | Шарикоподшипник 8202, ГОСТ 6874-54 |
Загрузка ...
|
|
73 | Шплинт 2Х12-005, ГОСТ 397-64 | Шплинт 2Х12-005, ГОСТ 397-64 |
Загрузка ...
|
|
74 | 17-044А | Шайба оси груза |
Загрузка ...
|
