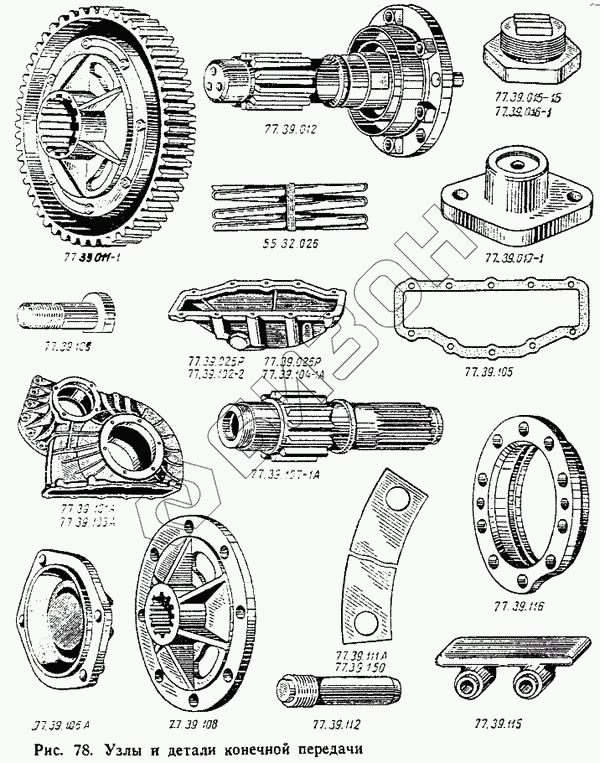

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали конечной передачи
77.39.026Р
77.39.012
77.39.016-1
77.39.102-2
77.39.101А
77.39.025Р
2
4
5
6
16
28
33
34
45
47
64
66
67
71
74
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.39.026Р | 77.39.026Р | Крышка конечной передачи левая в сборе (для запасных частей) |
Загрузка ...
|
|
| 77.39.012 | 77.39.012 | Вал ведущего колеса в сборе |
Загрузка ...
|
|
| 77.39.016-1 | 77.39.016-1 | Пробка с магнитом в сборе (с левой резьбой) |
Загрузка ...
|
|
| 77.39.102-2 | 77.39.102-2 | Крышка конечной передачи правая |
Загрузка ...
|
|
| 77.39.101А | 77.39.101А | Корпус конечной передачи правый |
Загрузка ...
|
|
| 77.39.025Р | 77.39.025Р | Крышка конечной передачи правая в сборе (для запасных частей) |
Загрузка ...
|
|
| 1 | 77.39.124-1 | Шестерня ведомая |
Загрузка ...
|
|
| 2 | 77.39.111А | Шайба замковая |
Загрузка ...
|
|
| 4 | 77.39.109 | Болт призонный |
Загрузка ...
|
|
| 5 | 77.39.108 | Ступица ведомой шестерни |
Загрузка ...
|
|
| 6 | 77.39.011-1 | Шестерня ведомая со ступицей в сборе |
Загрузка ...
|
|
| 10 | 77.39.140 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | 77.39.139 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 77.39.134 | Корпус уплотнения |
Загрузка ...
|
|
| 16 | 55.32.026 | Пружина уплотнения в сборе |
Загрузка ...
|
|
| 17 | 55.32.161 | Чехол уплотнения |
Загрузка ...
|
|
| 18 | 55.32.163 | Шайба нажимная |
Загрузка ...
|
|
| 19 | 77.39.142 | Кольцо уплотнения |
Загрузка ...
|
|
| 22 | 77.39.141 | Козырек защитный |
Загрузка ...
|
|
| 23 | 77.39.145 | Прокладка корпуса уплотнения |
Загрузка ...
|
|
| 25 | 77.39.132А | Колесо ведущее |
Загрузка ...
|
|
| 26 | 77.39.144 | Прокладка крышки |
Загрузка ...
|
|
| 27 | А41-31 | Кольцо пружинное |
Загрузка ...
|
|
| 28 | 77.39.107-1А | Шестерня ведущая |
Загрузка ...
|
|
| 30 | 77.39.125 | Шайба замочная |
Загрузка ...
|
|
| 33 | 77.39.106А | Крышка |
Загрузка ...
|
|
| 34 | 77.39.103А | Корпус конечной передачи левый |
Загрузка ...
|
|
| 38 | 77.39.128 | Шайба |
Загрузка ...
|
|
| 39 | 77.39.136-1 | Шайба |
Загрузка ...
|
|
| 41 | 77.39.131 | Корпус сальника |
Загрузка ...
|
|
| 43 | 77.39.143 | Прокладка корпуса сальника |
Загрузка ...
|
|
| 44 | 77.39.122 | Прокладка корпуса конечной передачи |
Загрузка ...
|
|
| 45 | 77.39.150 | Пластина замковая |
Загрузка ...
|
|
| 47 | 77.39.112 | Штифт |
Загрузка ...
|
|
| 49 | 77.39.148 | Шайба специальная бугеля |
Загрузка ...
|
|
| 53 | 77.39.119 | Бугель |
Загрузка ...
|
|
| 56 | 77.39.120 | Пластина замковая (1,4 мм) |
Загрузка ...
|
|
| 57 | 77.39.149 | Шайба черная |
Загрузка ...
|
|
| 58 | 77.39.121 | Прокладка регулировочная |
Загрузка ...
|
|
| 60 | 77.39.123 | Шайба специальная |
Загрузка ...
|
|
| 63 | 77.39.135 | Кольцо уплотнительное |
Загрузка ...
|
|
| 64 | 77.39.116 | Стакан подшипника |
Загрузка ...
|
|
| 65 | 77.39.118 | Прокладка стакана подшипника |
Загрузка ...
|
|
| 66 | 77.39.104-1А | Крышка конечной передачи левая |
Загрузка ...
|
|
| 67 | 77.39.105 | Прокладка крышки конечной передачи |
Загрузка ...
|
|
| 71 | 77.39.115 | Накладка предохранительная |
Загрузка ...
|
|
| 74 | 77.39.017-1 | Крышка с сапуном в сборе |
Загрузка ...
|
|
| 80 | 77.39.015-1Б | Пробка с магнитом в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
