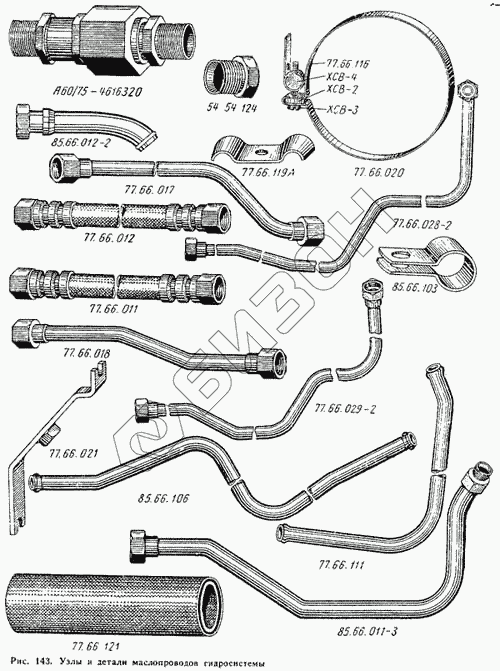

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали маслопроводов гидросистемы
ХСВ-4
77.66.029-2
77.66.111
85.66.012-2
77.66.012
77.66.018
85.66.106
77.66.020
ХСВ-2
77.66.116
ХСВ-3
2
3
5
8
13
18
19
22
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ХСВ-4 | ХСВ-4 | Гайка хомутика |
Загрузка ...
|
|
| 77.66.029-2 | 77.66.029-2 | Трубка отводная правая в сборе |
Загрузка ...
|
|
| 77.66.111 | 77.66.111 | Труба сливная |
Загрузка ...
|
|
| 85.66.012-2 | 85.66.012-2 | Труба заборная передняя в сборе |
Загрузка ...
|
|
| 77.66.012 | 77.66.012 | Шланг задний в сборе |
Загрузка ...
|
|
| 77.66.018 | 77.66.018 | Маслопровод левый в сборе |
Загрузка ...
|
|
| 85.66.106 | 85.66.106 | Труба заборная задняя |
Загрузка ...
|
|
| 77.66.020 | 77.66.020 | Хомутик в сборе |
Загрузка ...
|
|
| ХСВ-2 | ХСВ-2 | Планка хомутика |
Загрузка ...
|
|
| 77.66.116 | 77.66.116 | Лента хомутика |
Загрузка ...
|
|
| ХСВ-3 | ХСВ-3 | Болт АН75-1 |
Загрузка ...
|
|
| 2 | А60/75-4616320 | Запорное устройство в сборе (Ф16) |
Загрузка ...
|
|
| 3 | 77.66.119А | Планка прижимная |
Загрузка ...
|
|
| 5 | 85.66-011-3 | Маслопровод от насоса к распределителю в сборе |
Загрузка ...
|
|
| 8 | 85.66.103 | Скоба |
Загрузка ...
|
|
| 13 | 77.66.121 | Шланг соединительный |
Загрузка ...
|
|
| 18 | 77.66.021 | Кронштейн в сборе |
Загрузка ...
|
|
| 19 | 54.54.124 | Заглушка |
Загрузка ...
|
|
| 22 | 77.66.017 | Маслопровод правый в сборе |
Загрузка ...
|
|
| 25 | 77.66.028-2 | Трубка отводная левая в сборе |
Загрузка ...
|
|
| 27 | 77.66.111 | Труба сливная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
