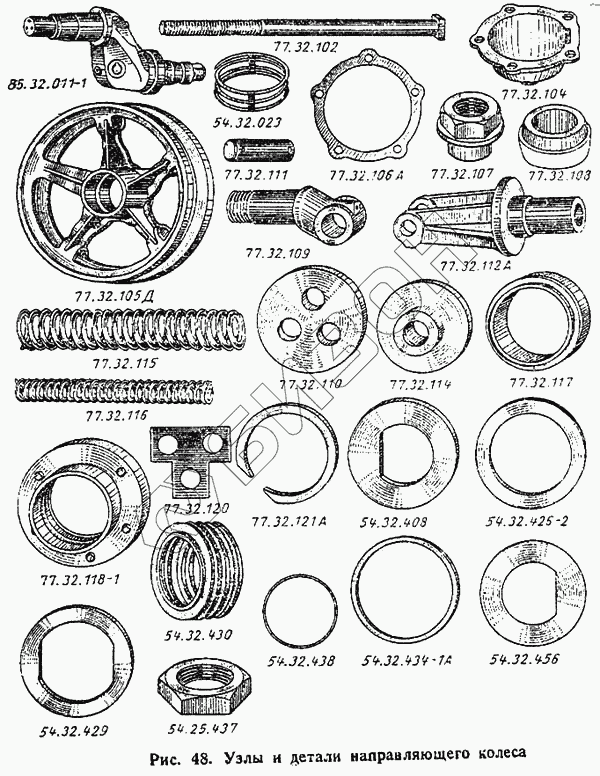

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали направляющего колеса

Тип техники

Марка

Модель

Схема

77.32.104

77.32.110

77.32.114

77.32.117

77.32.120

54.32.408

54.32.456

54.32.434-1А

54.32.438

77.32.118-1

54.32.430

54.32.429

54.25.437

77.32.111

77.32.106А

77.32.107

77.32.108

77.32.109

77.32.112А

77.32.105Д

77.32.115

77.32.116

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
77.32.104	77.32.104	Крышка	Загрузка ...
77.32.110	77.32.110	Шайба упорная	Загрузка ...
77.32.114	77.32.114	Упор	Загрузка ...
77.32.117	77.32.117	Втулка распорная	Загрузка ...
77.32.120	77.32.120	Пластина замковая	Загрузка ...
54.32.408	54.32.408	Шайба с лыской	Загрузка ...
54.32.456	54.32.456	Шайба замковая	Загрузка ...
54.32.434-1А	54.32.434-1А	Шайба нажимная	Загрузка ...
54.32.438	54.32.438	Кольцо	Загрузка ...
77.32.118-1	77.32.118-1	Корпус уплотнения внешний	Загрузка ...
54.32.430	54.32.430	Чехол уплотнения	Загрузка ...
54.32.429	54.32.429	Кольцо уплотнительное малое	Загрузка ...
54.25.437	54.25.437	Гайка	Загрузка ...
77.32.111	77.32.111	Палец ушка	Загрузка ...
77.32.106А	77.32.106А	Прокладка	Загрузка ...
77.32.107	77.32.107	Гайка регулировки натяжения	Загрузка ...
77.32.108	77.32.108	Яблоко упорное	Загрузка ...
77.32.109	77.32.109	Ушко	Загрузка ...
77.32.112А	77.32.112А	Упор пружины	Загрузка ...
77.32.105Д	77.32.105Д	Колесо направляющее	Загрузка ...
77.32.115	77.32.115	Пружина	Загрузка ...
77.32.116	77.32.116	Пружина малая	Загрузка ...
7	85.32.011-1	Ось коленчатая в сборе	Загрузка ...
8	77.32.121А	Кольцо пружинное упорное	Загрузка ...
14	77.32.102	Болт натяжной	Загрузка ...
24	54.32.023	Пружина уплотнения в сборе	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
