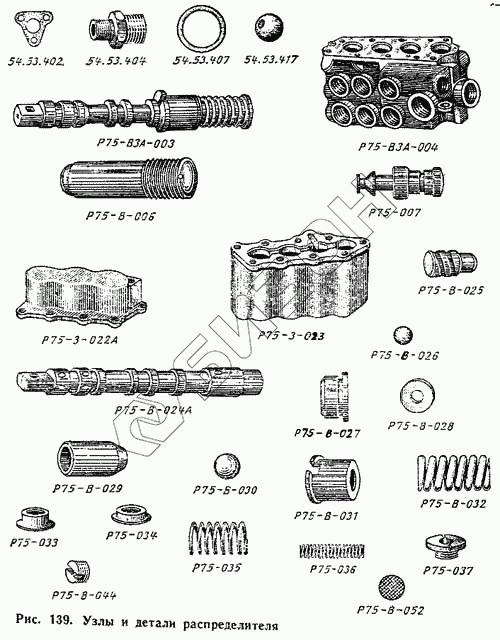

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали распределителя
Р75-В-029
54.53.404
54.53.407
54.53.417
Р75-В3А-004
Р75-В-006
Р75-007
Р75-В-025
Р75-3-022А
Р75-3-023
Р75-В-026
Р75-В-024А
Р75-В-027
Р75-В-030
Р75-В-028
Р75-В-032
Р75-В-031
Р75-033
Р75-034
Р75-035
Р75-035
Р75-В-044
1
35
38
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р75-В-029 | Р75-В-029 | Втулка фиксаторная |
Загрузка ...
|
|
| 54.53.404 | 54.53.404 | Штуцер М20Х2 (М27Х1,5) |
Загрузка ...
|
|
| 54.53.407 | 54.53.407 | Кольцо уплотнительное |
Загрузка ...
|
|
| 54.53.417 | 54.53.417 | Рукоятка рычага |
Загрузка ...
|
|
| Р75-В3А-004 | Р75-В3А-004 | Корпус распределителя в сборе |
Загрузка ...
|
|
| Р75-В-006 | Р75-В-006 | Гильза золотника в сборе |
Загрузка ...
|
|
| Р75-007 | Р75-007 | Клапан перепускной в сборе |
Загрузка ...
|
|
| Р75-В-025 | Р75-В-025 | Бустер |
Загрузка ...
|
|
| Р75-3-022А | Р75-3-022А | Крышка верхняя |
Загрузка ...
|
|
| Р75-3-023 | Р75-3-023 | Крышка нижняя |
Загрузка ...
|
|
| Р75-В-026 | Р75-В-026 | Клапан бустера |
Загрузка ...
|
|
| Р75-В-024А | Р75-В-024А | Золотник |
Загрузка ...
|
|
| Р75-В-027 | Р75-В-027 | Гнездо клапана бустера |
Загрузка ...
|
|
| Р75-В-030 | Р75-В-030 | Фиксатор |
Загрузка ...
|
|
| Р75-В-028 | Р75-В-028 | Прокладка |
Загрузка ...
|
|
| Р75-В-032 | Р75-В-032 | Пружина фиксатора |
Загрузка ...
|
|
| Р75-В-031 | Р75-В-031 | Обойма фиксатора |
Загрузка ...
|
|
| Р75-033 | Р75-033 | Стакан нижний |
Загрузка ...
|
|
| Р75-034 | Р75-034 | Стакан верхний |
Загрузка ...
|
|
| Р75-035 | Р75-035 | Пружина золотника |
Загрузка ...
|
|
| Р75-035 | Р75-035 | Пружина золотника |
Загрузка ...
|
|
| Р75-В-044 | Р75-В-044 | Винт регулировочный |
Загрузка ...
|
|
| 1 | 54.53.402 | Прокладка |
Загрузка ...
|
|
| 35 | Р75-В3А-003 | Золотник в сборе |
Загрузка ...
|
|
| 38 | Р75-037 | Пробка золотника |
Загрузка ...
|
|
| 47 | Р75-В-052 | Фильтр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
