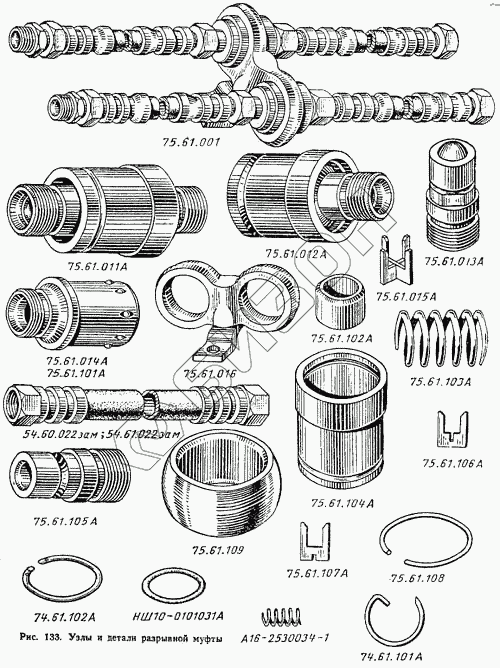

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали разрывной муфты
75.61.105А
75.61.012А
75.61.013А
75.61.015А
75.61.102А
75.61.103А
75.61.106А
75.61.104А
75.61.107А
74.61.101А
75.61.109
75.61.001
74.61.102А
75.61.016
75.61.101А
54.60.022 зам
54.61.022 зам
75.61.011А
3
11
15
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 75.61.105А | 75.61.105А | Корпус разрывной муфты Ф16 (правый) |
Загрузка ...
|
|
| 75.61.012А | 75.61.012А | Клапан разрывной муфты Ф16 (левая половина) |
Загрузка ...
|
|
| 75.61.013А | 75.61.013А | Клапан разрывной муфты Ф16 (правая половина) |
Загрузка ...
|
|
| 75.61.015А | 75.61.015А | Крестовина в сборе |
Загрузка ...
|
|
| 75.61.102А | 75.61.102А | Втулка опорная |
Загрузка ...
|
|
| 75.61.103А | 75.61.103А | Пружина |
Загрузка ...
|
|
| 75.61.106А | 75.61.106А | Крестовина нижняя |
Загрузка ...
|
|
| 75.61.104А | 75.61.104А | Втулка запорная |
Загрузка ...
|
|
| 75.61.107А | 75.61.107А | Крестовина верхняя |
Загрузка ...
|
|
| 74.61.101А | 74.61.101А | Кольцо стопорное |
Загрузка ...
|
|
| 75.61.109 | 75.61.109 | Шарнир разрывной муфты |
Загрузка ...
|
|
| 75.61.001 | 75.61.001 | Муфта разрывная в сборе |
Загрузка ...
|
|
| 74.61.102А | 74.61.102А | Кольцо стопорное |
Загрузка ...
|
|
| 75.61.016 | 75.61.016 | Обойма шарниров с кронштейном в сборе |
Загрузка ...
|
|
| 75.61.101А | 75.61.101А | Корпус разрывной муфты Ф16 (левый) |
Загрузка ...
|
|
| 54.60.022 зам | 54.60.022 зам | Шланг в сборе |
Загрузка ...
|
|
| 54.61.022 зам | 54.61.022 зам | Шланг в сборе |
Загрузка ...
|
|
| 75.61.011А | 75.61.011А | Муфта разрывная Ф16 |
Загрузка ...
|
|
| 3 | 75.61.108 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | А16-2530034-1 | Пружина |
Загрузка ...
|
|
| 15 | НЩ10-0101031А | Кольцо |
Загрузка ...
|
|
| 19 | А16-2530034-1 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
