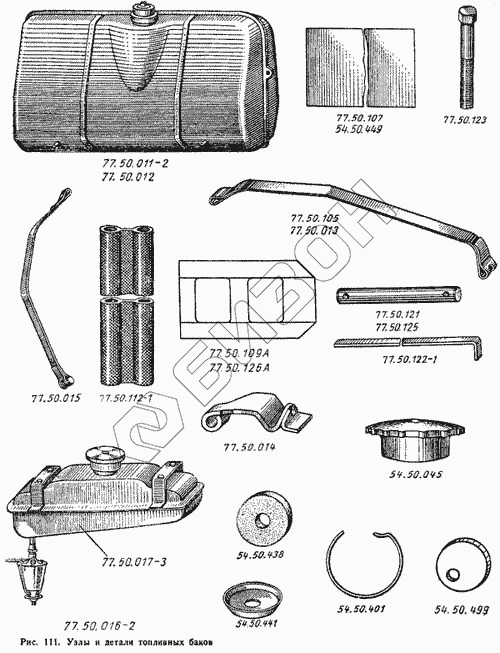

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали топливных баков

Тип техники

Марка

Модель

Схема

54.50.401

77.50.011-2

77.50.107

54.50.449

77.50.122-1

77.50.015

77.50.112-1

77.50.017-3

77.50.016-2

54.50.438

54.50.441

77.50.121

77.50.125

77.50.126А

77.50.123

77.50.105

54.50.499

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
54.50.401	54.50.401	Кольцо пружинное горловины бака	Загрузка ...
77.50.011-2	77.50.011-2	Топливный бак в сборе	Загрузка ...
77.50.107	77.50.107	Прокладка бугеля задняя	Загрузка ...
54.50.449	54.50.449	Прокладка бугеля	Загрузка ...
77.50.122-1	77.50.122-1	Линейка мерная топливного бака	Загрузка ...
77.50.015	77.50.015	Лента топливного бака задняя в сборе	Загрузка ...
77.50.112-1	77.50.112-1	Уплотнение заднего листа капота	Загрузка ...
77.50.017-3	77.50.017-3	Бачок в сборе	Загрузка ...
77.50.016-2	77.50.016-2	Установка бензинового бачка	Загрузка ...
54.50.438	54.50.438	Резиновая прокладка	Загрузка ...
54.50.441	54.50.441	Шайба	Загрузка ...
Болт М12Х25	Болт М12Х25	Болт М12Х25, ГОСТ 7796-62	Загрузка ...
77.50.121	77.50.121	Палец бугеля	Загрузка ...
77.50.125	77.50.125	Палец	Загрузка ...
77.50.126А	77.50.126А	Прокладка под бак передняя	Загрузка ...
77.50.123	77.50.123	Болт	Загрузка ...
77.50.105	77.50.105	Лента топливного бака передняя	Загрузка ...
54.50.499	54.50.499	Прокладка крышки бачка	Загрузка ...
1	77.50.014	Кронштейн ленты в сборе	Загрузка ...
9	77.50.109А	Прокладка под бак задняя	Загрузка ...
14	77.50.012	Корпус топливного бака в сборе	Загрузка ...
28	54.50.045	Пробка бачка в сборе	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
