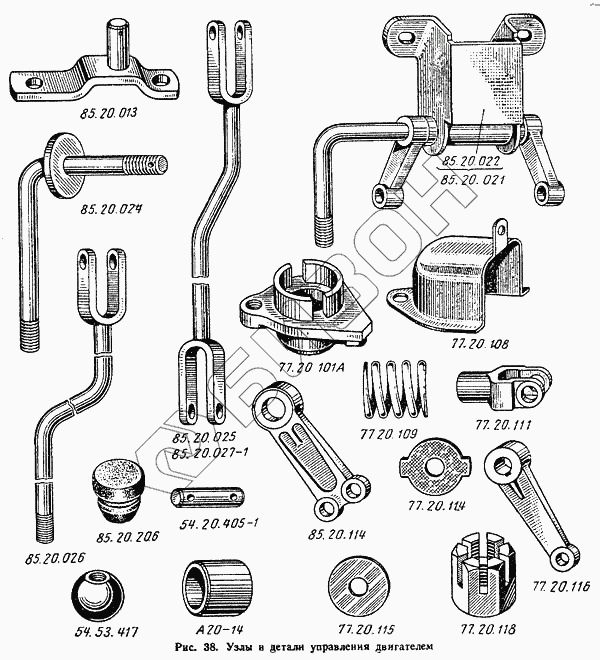

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали управления двигателем
85.20.206
77.20.101А
77.20.108
77.20.109
85.20.024
85.20.022
85.20.021
85.20.025
85.20.027-1
54.20.405-1
85.20.114
77.20.114
77.20.116
54.53.417
А20-14
77.20.115
77.20.118
7
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85.20.206 | 85.20.206 | Пробка |
Загрузка ...
|
|
| 77.20.101А | 77.20.101А | Корпус муфты |
Загрузка ...
|
|
| 77.20.108 | 77.20.108 | Щиток |
Загрузка ...
|
|
| 77.20.109 | 77.20.109 | Пружина |
Загрузка ...
|
|
| 85.20.024 | 85.20.024 | Рукоятка управления с диском в сборе |
Загрузка ...
|
|
| 85.20.022 | 85.20.022 | Кронштейн в сборе |
Загрузка ...
|
|
| 85.20.021 | 85.20.021 | Кронштейн с рычагами в сборе |
Загрузка ...
|
|
| 85.20.025 | 85.20.025 | Тяга вертикальная в сборе |
Загрузка ...
|
|
| 85.20.027-1 | 85.20.027-1 | Тяга топливного насоса в сборе |
Загрузка ...
|
|
| 54.20.405-1 | 54.20.405-1 | Палец |
Загрузка ...
|
|
| 85.20.114 | 85.20.114 | Рычаг промежуточный |
Загрузка ...
|
|
| 77.20.114 | 77.20.114 | Диск |
Загрузка ...
|
|
| 77.20.116 | 77.20.116 | Рычаг верхний |
Загрузка ...
|
|
| 54.53.417 | 54.53.417 | Рукоятка рычага |
Загрузка ...
|
|
| А20-14 | А20-14 | Втулка |
Загрузка ...
|
|
| 77.20.115 | 77.20.115 | Шайба |
Загрузка ...
|
|
| 77.20.118 | 77.20.118 | Гайка |
Загрузка ...
|
|
| 7 | 77.20.111 | Вилка |
Загрузка ...
|
|
| 11 | 85.20.013 | Кронштейн промежуточный в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
