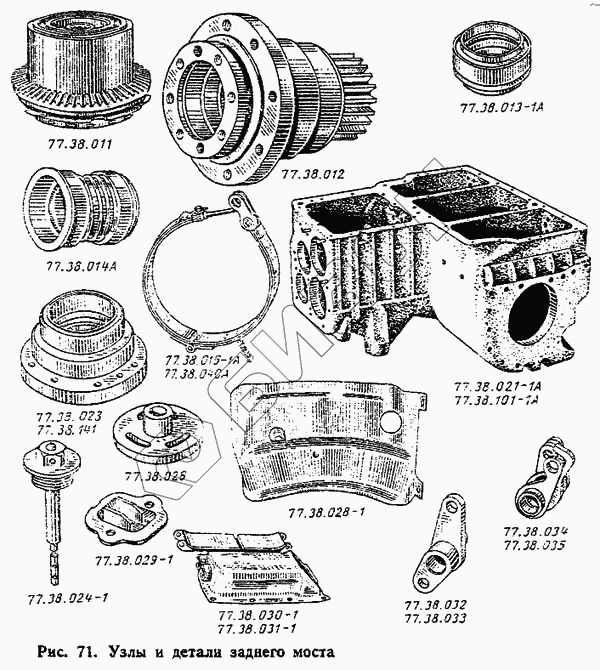

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали заднего моста
77.38.012
10
20
25
27
29
39
43
44
45
48
55
66
70
83
94
137
138
144
157
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.38.012 | 77.38.012 | Шестерня солнечная в сборе |
Загрузка ...
|
|
| 10 | 77.38.030-1 | Коробка управления левая в сборе |
Загрузка ...
|
|
| 20 | 77.38.024-1 | Пробка заливной горловины в сборе |
Загрузка ...
|
|
| 25 | 77.38.035 | Рычаг планетарного тормоза правый |
Загрузка ...
|
|
| 27 | 77.38.031-1 | Коробка управления правая в сборе |
Загрузка ...
|
|
| 29 | 77.38.033 | Рычаг остановочного тормоза правый |
Загрузка ...
|
|
| 39 | 77.38.011 | Механизм планетарный в сборе |
Загрузка ...
|
|
| 43 | 77.38.028-1 | Кожух в сборе |
Загрузка ...
|
|
| 44 | 77.38.101-1А | Корпус трансмиссии |
Загрузка ...
|
|
| 45 | 77.38.021-1А | Корпус трансмиссии в сборе со шпильками |
Загрузка ...
|
|
| 48 | 77.38.014А | Уплотнение в сборе |
Загрузка ...
|
|
| 55 | 77.38.016-1А | Лента планетарного тормоза в сборе |
Загрузка ...
|
|
| 66 | 77.38.034 | Рычаг планетарного тормоза левый |
Загрузка ...
|
|
| 70 | 77.38.032 | Рычаг остановочного тормоза левый |
Загрузка ...
|
|
| 83 | 77.38.029-1 | Крышка люка регулировки тормоза в сборе |
Загрузка ...
|
|
| 94 | 77.38.040А | Лента остановочного тормоза в сборе |
Загрузка ...
|
|
| 137 | 77.38.141 | Стакан подшипника |
Загрузка ...
|
|
| 138 | 77.38.023 | Стакан подшипника в сборе |
Загрузка ...
|
|
| 144 | 77.38.026 | Тарелка верхняя со втулкой в сборе |
Загрузка ...
|
|
| 157 | 77.38.013-1А | Сальник в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
