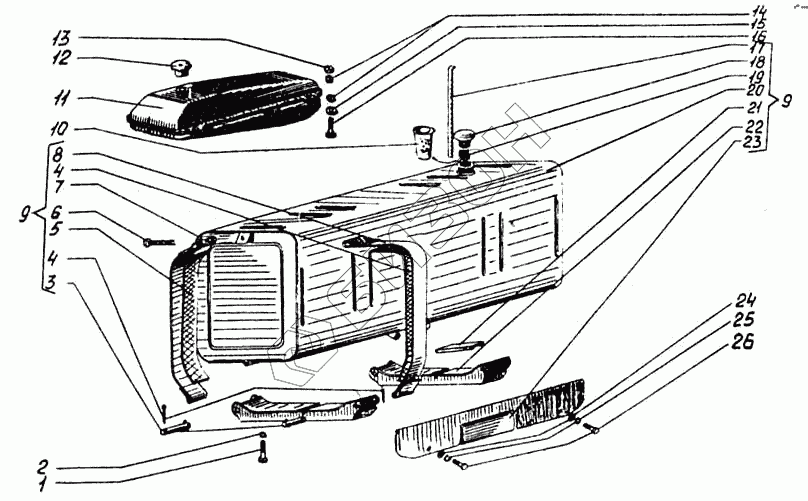

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Баки топливные
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.50.003 | 88.50.003 | Баки топливные |
Загрузка ...
|
|
| 1 | Болт М12-6gх70.58.016 ГОСТ 7795-70 | Болт М12-6gх70.58.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 2 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 77.50.121 | Палец бугеля |
Загрузка ...
|
|
| 4 | Шплинт 3,2х20 ГОСТ 397-79 | Шплинт 3,2х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | 77.50.107 | Прокладка бугеля задняя |
Загрузка ...
|
|
| 6 | Болт М10-6gх90(55)58.016 ГОСТ 7795-70 | Болт М10-6gх90(55)58.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 7 | 88.50.024 | Лент короткая |
Загрузка ...
|
|
| 8 | 88.50.023 | Лента длинная |
Загрузка ...
|
|
| 9 | 88.50.021 | Бак |
Загрузка ...
|
|
| 10 | Фильтр 160 ГОСТ 15870-70 | Фильтр 160 ГОСТ 15870-70 |
Загрузка ...
|
|
| 11 | 88.50.014 | Бачок |
Загрузка ...
|
|
| 12 | 54.50.045 | Пробка бачка в сборе |
Загрузка ...
|
|
| 13 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 88.57.279 | Шайба |
Загрузка ...
|
|
| 15 | Шайба 8.01 | Шайба 8.01 |
Загрузка ...
|
|
| 16 | Болт М8-6gх 20.88.35.016 ГОСТ 7796-70 | Болт М8-6gх 20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | Линейка мерная 535 ГОСТ 15871-70 | Линейка мерная 535 ГОСТ 15871-70 |
Загрузка ...
|
|
| 18 | Крышка 83,4 ГОСТ 15868-70 | Крышка 83,4 ГОСТ 15868-70 |
Загрузка ...
|
|
| 19 | 77.50.147-1 | Пружина |
Загрузка ...
|
|
| 20 | 88.50.022 | Корпус |
Загрузка ...
|
|
| 21 | 77.50.1096 | Прокладка под бак задняя |
Загрузка ...
|
|
| 22 | 88.50.025 | Кронштейн |
Загрузка ...
|
|
| 23 | 88.50.026 | Облицовка |
Загрузка ...
|
|
| 24 | Шайба 10.01 | Шайба 10.01 |
Загрузка ...
|
|
| 25 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Болт М10-6gх 20.58.016 ГОСТ 7796-70 | Болт М10-6gх 20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
