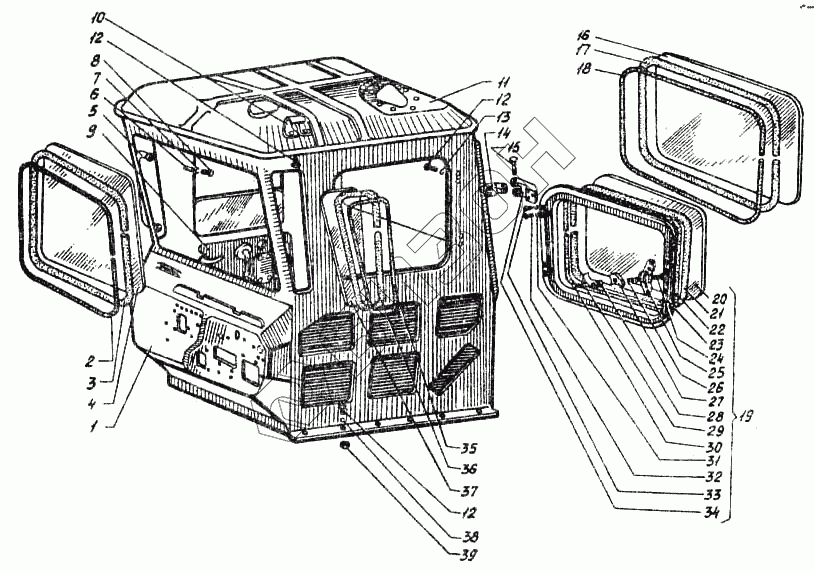

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Кабина
1
2
3
4
5
5
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.45.004 | 88.45.004 | Кабина |
Загрузка ...
|
|
| 1 | 88.45.011-4 | Стенка передняя в сборе |
Загрузка ...
|
|
| 2 | 88.45.182-03 | Шнур распорный |
Загрузка ...
|
|
| 3 | 88.45.180-04 | Окантовка стекла L=1685 |
Загрузка ...
|
|
| 4 | 88.45.176 | Стекло переднее |
Загрузка ...
|
|
| 5 | 88.45.319 | Втулка распорная |
Загрузка ...
|
|
| 5 | 77.45.096-1 | Поручень |
Загрузка ...
|
|
| 7 | Шайба 10 5Г 05 ГОСТ 6407-70 | Шайба 10 5Г 05 ГОСТ 6407-70 |
Загрузка ...
|
|
| 8 | Болт М10.6gх40.88.35.016 ГОСТ 7796-70 | Болт М10.6gх40.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 88.45.0220 | Дверь в сборе |
Загрузка ...
|
|
| 10 | 88.45.030 | Кронштейн в сборе |
Загрузка ...
|
|
| 11 | 88.45.010 | Корпус |
Загрузка ...
|
|
| 12 | Болт М8.6х16.88.35.016 ГОСТ 7796-70 | Болт М8.6х16.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | Шайба 8 65Г 05 ГОСТ 6407-70 | Шайба 8 65Г 05 ГОСТ 6407-70 |
Загрузка ...
|
|
| 14 | 77.45.203 | Петля боковины |
Загрузка ...
|
|
| 15 | 77.45.208 | Ось петель |
Загрузка ...
|
|
| 16 | 33.45.221 | Стекло заднее |
Загрузка ...
|
|
| 17 | 88.45.120-05 | Окантовка L = 3065 |
Загрузка ...
|
|
| 18 | 88.45.182-01 | Шнур распорный |
Загрузка ...
|
|
| 19 | 88-45.054 | Стекло боковое |
Загрузка ...
|
|
| 20 | 88.45.133 | Стекло боковое |
Загрузка ...
|
|
| 21 | 88.45.180-01 | Окантовка стекла L =2650 |
Загрузка ...
|
|
| 22 | 88.45.182-02 | Шнур распорный |
Загрузка ...
|
|
| 23 | 88.45.071 | Рамка стекла бокового сборе |
Загрузка ...
|
|
| 24 | 38.45347 | Стержень ручки |
Загрузка ...
|
|
| 25 | 88.45.059 | Упор |
Загрузка ...
|
|
| 26 | 40-6008.022 | Пружина |
Загрузка ...
|
|
| 27 | 88.45.345 | Эксцентрик |
Загрузка ...
|
|
| 28 | 77.45.098 | Ручка |
Загрузка ...
|
|
| 29 | Шайба 5 65Г 05 ГОСТ 6407-70 | Шайба 5 65Г 05 ГОСТ 6407-70 |
Загрузка ...
|
|
| 30 | Винт М5.6gх12.56.016 ГОСТ 17473-72 | Винт М5.6gх12.56.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 31 | Шайба 6 65Г 05 ГОСТ 6407-70 | Шайба 6 65Г 05 ГОСТ 6407-70 |
Загрузка ...
|
|
| 32 | Винт М6.6gх30.58.016 ГОСТ 17473-72 | Винт М6.6gх30.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 33 | Винт М6.6gх14.58.016 ГОСТ 17473-72 | Винт М6.6gх14.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 34 | 88.45.233 | Петля |
Загрузка ...
|
|
| 35 | 83.45.182 | Шнур распорный L = 3655 |
Загрузка ...
|
|
| 36 | 88.45.180-02 | Окантовка L=3655 |
Загрузка ...
|
|
| 37 | 86.45.127 | Стекле боковое милое |
Загрузка ...
|
|
| 38 | Шайба 10.01.013 ГОСТ 11371-78 | Шайба 10.01.013 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
