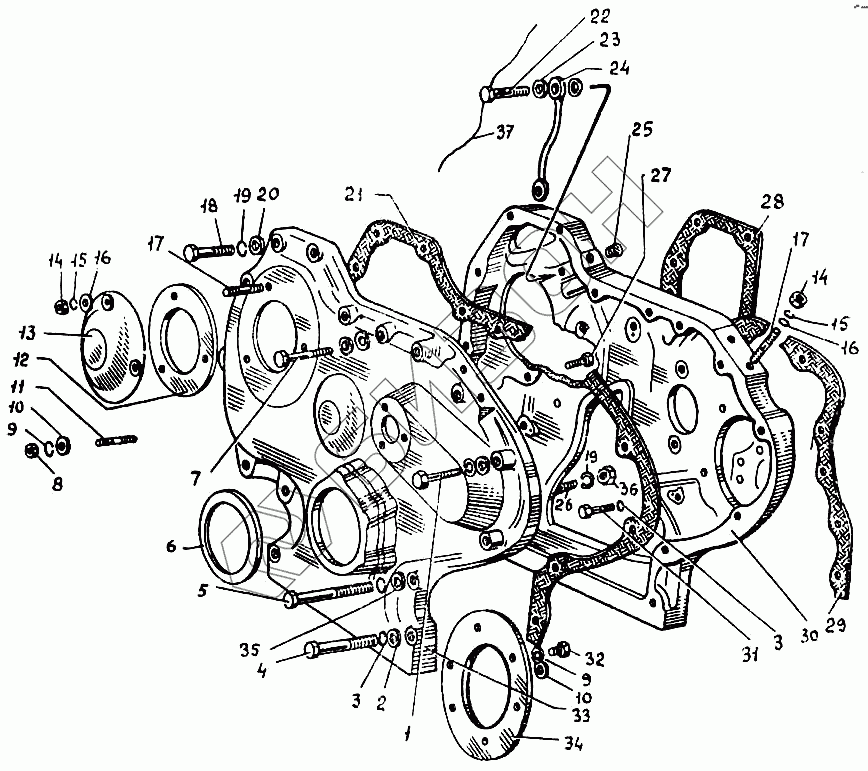

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Картер шестерен
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-02С3 | 41-02С3 | Крышка в сборе |
Загрузка ...
|
|
| 41-02С2-3 | 41-02С2-3 | Картер в сборе |
Загрузка ...
|
|
| 1 | М10-6gх50.88.35.013 | Болт ГОСТ 7795 70 |
Загрузка ...
|
|
| 2 | 12х2.01.011 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | М12-6gх85.58.05 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 5 | М12-6gх00.58.05 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 6 | 2-75х100-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 7 | М10-6gх70.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | М6.6Н.8.35.05 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | 6х1.2.01.011 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | 16-008 | Шпилька |
Загрузка ...
|
|
| 12 | 01-0232 | Прокладка |
Загрузка ...
|
|
| 13 | 42-0222 | Крышка |
Загрузка ...
|
|
| 14 | М8.6Н.6.10.013 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| 15 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 8.01.011 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | М8х20.56 | Шпилька ГОСТ 22034-76 |
Загрузка ...
|
|
| 18 | М10-6gх40.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | 10х2.01.011 | Шайба ГОСТ 10450-78 |
Загрузка ...
|
|
| 21 | 6Т3-0205 | Прокладка крышки |
Загрузка ...
|
|
| 22 | 41-0236 | Болт поворотного угольника |
Загрузка ...
|
|
| 23 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 24 | 41-0205-1 | Трубка подводе масла |
Загрузка ...
|
|
| 25 | КП/8 | Пробка ГОСТ 12720-67 |
Загрузка ...
|
|
| 26 | М10х28.88.013 | Шпилька СТП 208.478-75 |
Загрузка ...
|
|
| 27 | М10-6gх30.8В.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | 41-0230 | Прокладка топливного насоса |
Загрузка ...
|
|
| 29 | 01-0204 | Прокладка картера маховика |
Загрузка ...
|
|
| 30 | 41-0201 | Картер шестерен |
Загрузка ...
|
|
| 31 | М12-6gх30.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | М6-6gх2.88.35.013 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 33 | 6Т2-0208 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 34 | 6Т2-0208 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 35 | 6Т2-0219 | Шайба |
Загрузка ...
|
|
| 36 | М10.6Н.6.10.013 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| 37 | 1.0х150-0-0 | Проволока ГОСТ 3282-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
