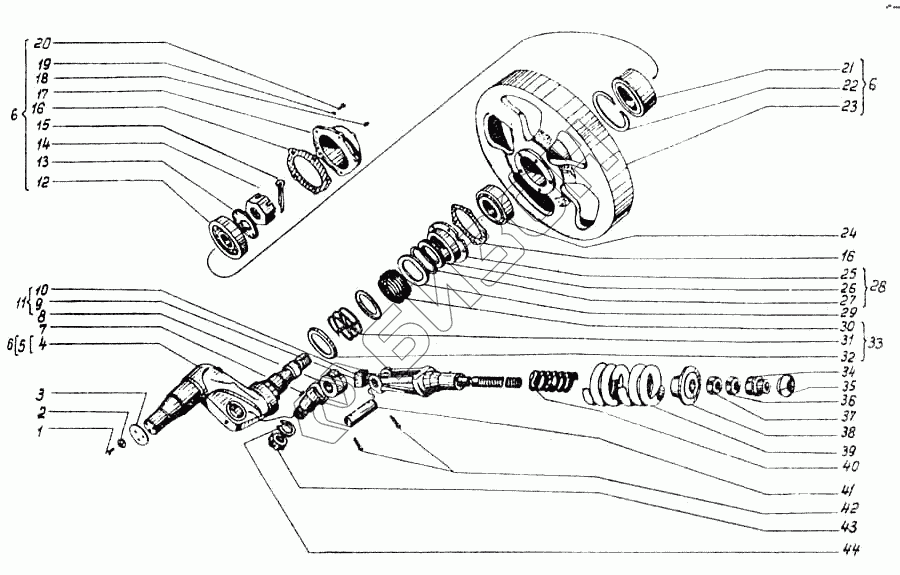

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Колесо направляющее
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85.32.001 | 85.32.001 | Колесо направляющее правое в сборе |
Загрузка ...
|
|
| 85.32.002 | 85.32.002 | Колесо направляющее левое в сборе |
Загрузка ...
|
|
| 1 | Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 | Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 2 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 77.32.110 | Шайба упорная |
Загрузка ...
|
|
| 4 | 85.32.101-2 | Ось коленчатая |
Загрузка ...
|
|
| 5 | 85.32.011-2 | Ось коленчатая |
Загрузка ...
|
|
| 6 | 85.32.012 | Колесо направляющее |
Загрузка ...
|
|
| 7 | 85.32.103 | Шпонка сегментная |
Загрузка ...
|
|
| 8 | 77.32.109-1 | Ушко |
Загрузка ...
|
|
| 9 | 77.32.102 | Болт натяжной |
Загрузка ...
|
|
| 10 | 77.32.112А | Упор пружины |
Загрузка ...
|
|
| 11 | 85.32.013 | Амортизатор механический |
Загрузка ...
|
|
| 12 | Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 | Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 |
Загрузка ...
|
|
| 13 | 85.32.113 | Шайба упорная |
Загрузка ...
|
|
| 14 | 85.32.114 | Гайка |
Загрузка ...
|
|
| 15 | Шплинт 8х70 ГОСТ 397-79 | Шплинт 8х70 ГОСТ 397-79 |
Загрузка ...
|
|
| 16 | 77.32.106А | Прокладка |
Загрузка ...
|
|
| 17 | 77.32.104 | Крышка |
Загрузка ...
|
|
| 18 | Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 | Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 |
Загрузка ...
|
|
| 19 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Болт М10.6gх25.58.016 ГОСТ 7796-70 | Болт М10.6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 77.32.117 | Втулка распорная |
Загрузка ...
|
|
| 22 | Кольцо 2В120 ГОСТ 13941-68 | Кольцо 2В120 ГОСТ 13941-68 |
Загрузка ...
|
|
| 23 | 77.32.105Ж | Колесо направляющее |
Загрузка ...
|
|
| 24 | Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 | Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 |
Загрузка ...
|
|
| 25 | 77.32.118-1 | Корпус уплотнения внешний |
Загрузка ...
|
|
| 26 | 54.32.426-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 54.32.438 | Кольцо |
Загрузка ...
|
|
| 28 | 77.32.012 | Корпус уплотнения в сборе |
Загрузка ...
|
|
| 29 | 54.32.429 | Кольцо уплотнительное малое |
Загрузка ...
|
|
| 30 | 54.32.430Б | Чехол уплотнения |
Загрузка ...
|
|
| 31 | 54.32.023 | Пружина уплотнения в сборе |
Загрузка ...
|
|
| 32 | 54.32.434-1А | Шайба нажимная |
Загрузка ...
|
|
| 33 | 54.32.025 | Чехол уплотнения в сборе |
Загрузка ...
|
|
| 34 | 77.32.107А | Гайка регулировочная натяжения |
Загрузка ...
|
|
| 35 | 77.32.108 | Яблоко упорное |
Загрузка ...
|
|
| 36 | Гайка М36х3.8.016 ГОСТ 5916-70 | Гайка М36х3.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 37 | Гайка М36х 3.8.016 ГОСТ 5915-70 | Гайка М36х 3.8.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | 77.32.1146 | Упор |
Загрузка ...
|
|
| 39 | 77.32.115 | Пружина |
Загрузка ...
|
|
| 40 | 77.32.116 | Пружина малая |
Загрузка ...
|
|
| 41 | 77.32.111 | Палец ушка |
Загрузка ...
|
|
| 42 | Шплинт 6,3х50 ГОСТ 397-79 | Шплинт 6,3х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 43 | Гайка М30х2-6Н.8.016 ГОСТ 15522-70 | Гайка М30х2-6Н.8.016 ГОСТ 15522-70 |
Загрузка ...
|
|
| 44 | Шайба 30 65Г 05 ГОСТ 6402-70 | Шайба 30 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
