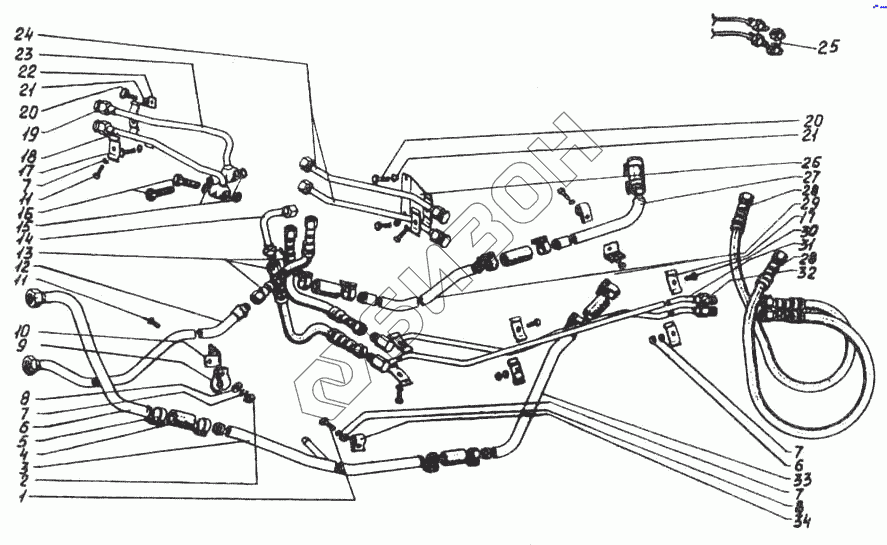

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Маслопроводы гидросистемы
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.66.003 | 88.66.003 | Маслопроводы гидросистемы (комплектации С2) |
Загрузка ...
|
|
| 88.66.002 | 88.66.002 | Маслопроводы гидросистемы (комплектации С1 и С2) |
Загрузка ...
|
|
| 1 | Болт М10-6gх25.58.016 ГОСТ 7796-70 | Болт М10-6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 2 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 88.66.013-01 | Трубопровод |
Загрузка ...
|
|
| 4 | 77.66.104 | Шланг соединительный |
Загрузка ...
|
|
| 5 | 77.06.014 | Хомутик стяжной |
Загрузка ...
|
|
| 6 | 88.66.012-1-01 | Труба заборная передняя |
Загрузка ...
|
|
| 7 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Шайба 10.01 Ц3хр ГОСТ 11371-78 | Шайба 10.01 Ц3хр ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | 85.66.157-01 | Скоба |
Загрузка ...
|
|
| 10 | 74.54.442 | Кронштейн |
Загрузка ...
|
|
| 11 | Болт М10-6gх30.58.016 ГОСТ 7796-70 | Болт М10-6gх30.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | 88.66.016 | Труба нагнетательная |
Загрузка ...
|
|
| 13 | Н.036.85.010 | Рукав высокого давления 11.16 армированный |
Загрузка ...
|
|
| 14 | Б78.66.041-01 | Труба |
Загрузка ...
|
|
| 15 | 77.64.114 | Шайба малая |
Загрузка ...
|
|
| 16 | 77.64.105 | Болт |
Загрузка ...
|
|
| 17 | 77.66.119А-01 | Планка прижимная |
Загрузка ...
|
|
| 18 | 78.66.024-01 | Труба |
Загрузка ...
|
|
| 19 | 54.54.124 | Заглушка |
Загрузка ...
|
|
| 20 | Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 | Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 78.66.022-1 | Кронштейн |
Загрузка ...
|
|
| 23 | 78.66.023-1-01 | Труба |
Загрузка ...
|
|
| 24 | 78.66.025-01 | Труба |
Загрузка ...
|
|
| 25 | Н.036.12.040-02 | Заглушка |
Загрузка ...
|
|
| 26 | 78.66.021-1 | Кронштейн |
Загрузка ...
|
|
| 27 | 78.66.221-01 | Труба сливная средняя |
Загрузка ...
|
|
| 28 | Н.036.85.060 | Рукав высокого давления 11-16 армированный А23. 1.036-78 |
Загрузка ...
|
|
| 29 | 78.66.220 | Труба сливная передняя |
Загрузка ...
|
|
| 30 | Болт М10-6gх35.58.016 ГОСТ 7796-70 | Болт М10-6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | 78.66.027-1 | Труба верхняя |
Загрузка ...
|
|
| 32 | 78.66.028-1 | Труба нижняя |
Загрузка ...
|
|
| 33 | 78.66.212-01 | Труба заборная задняя |
Загрузка ...
|
|
| 34 | К77.66.349-01 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
