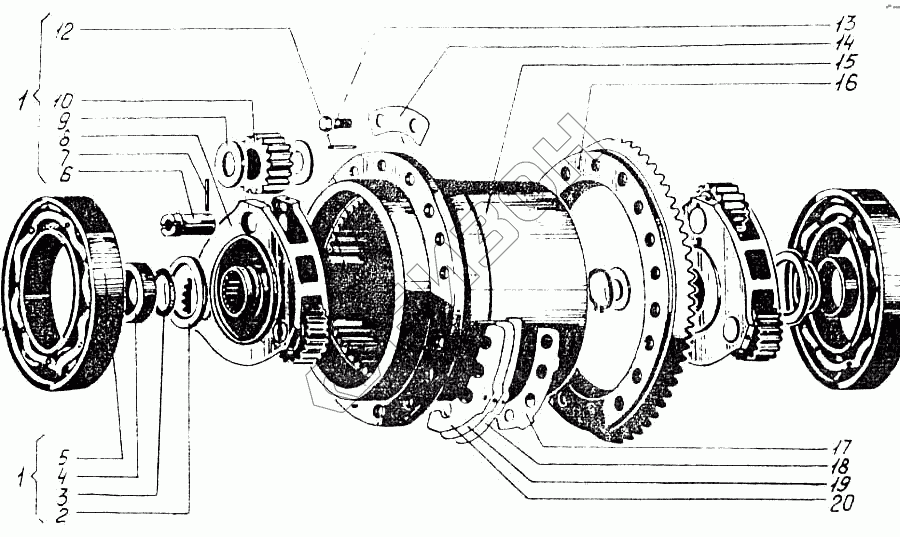

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Мост задний. Водило в сборе

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
77.38.011	77.38.011	Механизм планетарный в сборе	Загрузка ...
77.38.122-1	77.38.122-1	Ось сателлита	Загрузка ...
Подшипник 226 (130х230х40) ГОСТ 8338-75	Подшипник 226 (130х230х40) ГОСТ 8338-75	Подшипник 226 (130х230х40) ГОСТ 8338-75	Загрузка ...
77.38.055Р	77.38.055Р	Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей)	Загрузка ...
77.38.046	77.38.046	Водило с заглушкой	Загрузка ...
1	77.38.037А	Водило в сборе	Загрузка ...
2	77.38.139	Кольцо распорное	Загрузка ...
3	77.38.106А	Кольцо	Загрузка ...
4	77.38.118-1	Кольцо	Загрузка ...
7	77.38.140-1	Заклепка	Загрузка ...
8	77.38.105-2	Водило	Загрузка ...
9	77.38.123-1	Кольцо	Загрузка ...
10	77.28.103-2	Сателлит	Загрузка ...
11	77.38.109-1	Заглушка	Загрузка ...
12	Шплинт 4х32- 001 ГОСТ 397-79	Шплинт 4х32- 001 ГОСТ 397-79	Загрузка ...
13	Болт М14х1,5.6gх32.86016 ГОСТ 7796-70	Болт М14х1,5.6gх32.86016 ГОСТ 7796-70	Загрузка ...
14	77.38.132	Пластина замковая	Загрузка ...
15	77.38.108	Шестерня коронная	Загрузка ...
16	77.38.121	Шестерня коническая большая	Загрузка ...
17	77.38.143А	Шайба замковая	Загрузка ...
18	77.38.135А	Прокладка регулировочная (0,5 мм)	Загрузка ...
19	77.38.134А	Прокладка регулировочная (0,2 мм)	Загрузка ...
20	77.38.133А	Прокладка регулировочная (0,1 мм)	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
