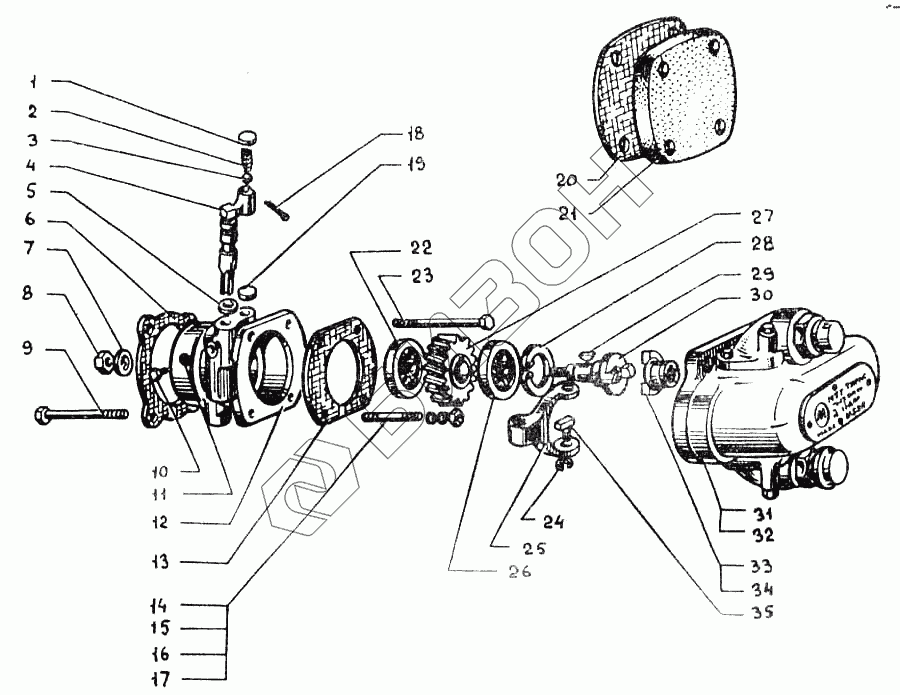

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Привод гидравлического насоса
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 01-26С1 | 01-26С1 | Насосы НШ46У-Л ТУ 23.1.282-78, НШ10Е-Л-2ТУ 23.1.79-77 с приводами |
Загрузка ...
|
|
| 6Т2-26С3 | 6Т2-26С3 | Корпус привода в сборе для насоса НШ46У-Л |
Загрузка ...
|
|
| 6Т3-26С4 | 6Т3-26С4 | Привод насоса НШ10Е-Л-2 в сборе |
Загрузка ...
|
|
| 1 | 14-2619 | Заглушка |
Загрузка ...
|
|
| 2 | К77.66.410-1 | Пружина |
Загрузка ...
|
|
| 3 | БV8ммР | Шарик ГОСТ 3722-60 |
Загрузка ...
|
|
| 4 | 6Т2-26С2 | Привод насоса НШ46У-Л в сборе |
Загрузка ...
|
|
| 4 | 01-2634 | Рычаг включения |
Загрузка ...
|
|
| 5 | СМД2-2622-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 6Т2-2604 | Прокладка |
Загрузка ...
|
|
| 7 | 01М-2638 | Шайба стопорная |
Загрузка ...
|
|
| 8 | М16.6Н.8.05 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 9 | М10-6gхf10.58.05 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 10 | 01-2636 | Винт установочный |
Загрузка ...
|
|
| 11 | 8.37 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | 01-2601 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 13 | СМД2-2616-1 | Прокладка |
Загрузка ...
|
|
| 14 | М10х28.88.013 | Шпилька СТП 208.478-75 |
Загрузка ...
|
|
| 15 | 10х2.01.011 | Шайба ГОСТ 10450-78 |
Загрузка ...
|
|
| 16 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | М10.6Н.6.10.013 | Гайка ГОСТ 5927-70 |
Загрузка ...
|
|
| 18 | 3.2х32-005 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 19 | СМД2-2618 | Ограничитель |
Загрузка ...
|
|
| 22 | №204 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 23 | М10-6gх100.88.05 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 25 | СМД2-2606-1А | Вилка |
Загрузка ...
|
|
| 26 | №207 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 27 | А33.12.012 | Колесо зубчатое |
Загрузка ...
|
|
| 28 | Б72 | Кольцо упорное ГОСТ 13943-68 |
Загрузка ...
|
|
| 29 | 6х11 | Шпонка сегментная |
Загрузка ...
|
|
| 30 | СМД7-2602-1 | Вал привода гидравлического насоса |
Загрузка ...
|
|
| 34 | СМД2-26056 | Муфта кулачковая |
Загрузка ...
|
|
| 35 | 01М-2607 | Сухарик |
Загрузка ...
|
|
| 36 | Б52 | Кольцо |
Загрузка ...
|
|
| 37 | №205 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 38 | 6Т3-2629 | Кольцо распорное |
Загрузка ...
|
|
| 39 | 6Т3-2626 | Вал привода для насоса НШ10Е-Л-2 |
Загрузка ...
|
|
| 40 | 8Гх16 | Штифт ГОСТ 3128-70 |
Загрузка ...
|
|
| 41 | А33.00.003 | Колесо зубчатое |
Загрузка ...
|
|
| 42 | М8-6gх20.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | М8-6gх30.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 8.01.011 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 48 | Б25 | Кольцо упорное ГОСТ 13942-68 |
Загрузка ...
|
|
| 50 | 01-2631 | Прокладка |
Загрузка ...
|
|
| 51 | 01-2610 | Корпус привода для насоса НШ10Е-Л-2 |
Загрузка ...
|
|
| 52 | 6Т3-2632 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
