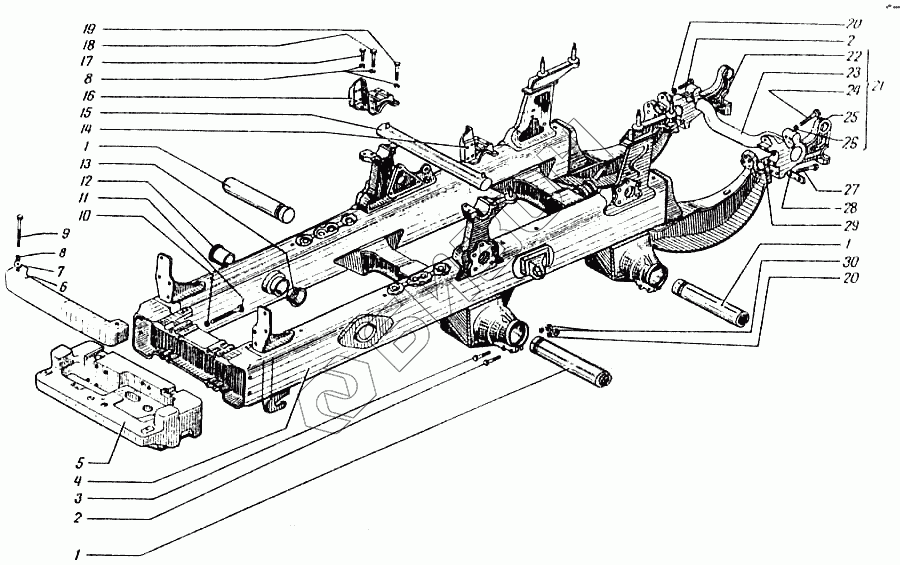

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Рама трактора
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.30.004 | 88.30.004 | Рама |
Загрузка ...
|
|
| 1 | 77.30.018А | Цапфа |
Загрузка ...
|
|
| 2 | 54.30.448 | Болт |
Загрузка ...
|
|
| 3 | 54.30.434 | Болт |
Загрузка ...
|
|
| 4 | 88.30.030 | Рама сварная |
Загрузка ...
|
|
| 5 | 88.30.265 | Груз |
Загрузка ...
|
|
| 6 | 88.30.121 | Груз малый |
Загрузка ...
|
|
| 7 | 77.36.108 | Шайба |
Загрузка ...
|
|
| 8 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Болт М16.6gх 130.58.016 | Болт М16.6gх 130.58.016 |
Загрузка ...
|
|
| 10 | Шайба 24 65Г 05 ГОСТ 6402-70 | Шайба 24 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Болт М24.6gх150.58.016 | Болт М24.6gх150.58.016 |
Загрузка ...
|
|
| 12 | 77.30.136А | Втулка большая |
Загрузка ...
|
|
| 13 | 77.30.133-1 | Втулка малая |
Загрузка ...
|
|
| 14 | 77.30.143-1 | Головка верхняя левая |
Загрузка ...
|
|
| 15 | 88.30.024-1 | Ось верхняя в сборе |
Загрузка ...
|
|
| 16 | 77.30.144-1 | Головка верхняя правая |
Загрузка ...
|
|
| 17 | Болт М16х1,5.6gх40. 58.016 | Болт М16х1,5.6gх40. 58.016 |
Загрузка ...
|
|
| 18 | Болт М16х5.6gх60.58.016 | Болт М16х5.6gх60.58.016 |
Загрузка ...
|
|
| 19 | Болт М16х1,5.6gх65.58.016 | Болт М16х1,5.6gх65.58.016 |
Загрузка ...
|
|
| 20 | Шайба 20Т 65Г 05 ГОСТ 6402-70 | Шайба 20Т 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 77.30.020-6 | Ось задняя |
Загрузка ...
|
|
| 22 | 77.30.122-6 | Кронштейн соединительный правый |
Загрузка ...
|
|
| 23 | 77.30.120-2 | Ось задняя |
Загрузка ...
|
|
| 24 | Болт М20х 1,5х95(50)88 40х.016 | Болт М20х 1,5х95(50)88 40х.016 |
Загрузка ...
|
|
| 25 | 77.30.121-6 | Кронштейн соединительный левый |
Загрузка ...
|
|
| 26 | Шайба 20 65Г 05 ГОСТ 6402-70 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Болт М20х1.5х80.88.40х 016 | Болт М20х1.5х80.88.40х 016 |
Загрузка ...
|
|
| 28 | 77.30.139 | Пластина стопорная заднего кронштейна |
Загрузка ...
|
|
| 29 | Штифт 16h8х50 ГОСТ 3128-70 | Штифт 16h8х50 ГОСТ 3128-70 |
Загрузка ...
|
|
| 30 | Гайка М20х 1.5.6.01 6 ГОСТ 5915-70 | Гайка М20х 1.5.6.01 6 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
