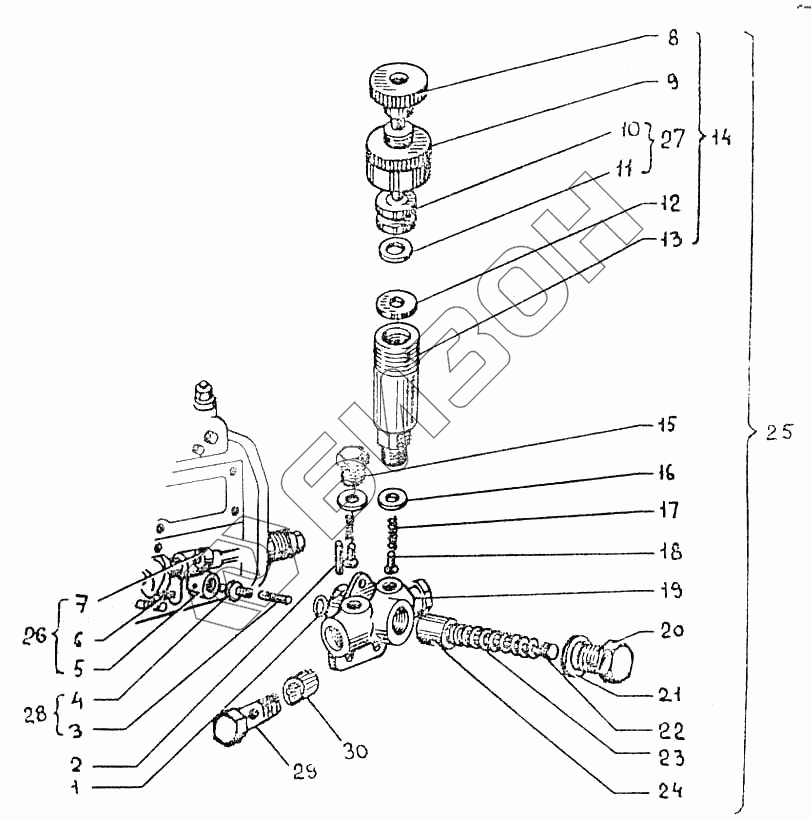

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Топливоподкачивающий насос (помпа)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16-125-3А | 16-125-3А | Пробка клапана |
Загрузка ...
|
|
| 16-С65-1А | 16-С65-1А | Корпус с втулкой в сборе |
Загрузка ...
|
|
| 1 | 16-229 | Прокладка |
Загрузка ...
|
|
| 2 | 16-099 | Штифт цилиндрический |
Загрузка ...
|
|
| 3 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 4 | 16-230-1 | Втулка |
Загрузка ...
|
|
| 5 | 16-129-2А | Толкатель |
Загрузка ...
|
|
| 6 | 16-131-1 | Ось ролика толкателя |
Загрузка ...
|
|
| 7 | 16-130 | Ролик толкателя |
Загрузка ...
|
|
| 8 | 16-С37-1А | Рукоятка со штоком |
Загрузка ...
|
|
| 9 | 16-140-2 | Крышка цилиндра ручного насоса |
Загрузка ...
|
|
| 10 | 16-141-2 | Поршень ручного насоса |
Загрузка ...
|
|
| 11 | 16-240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | 16-149 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 16-139-6 | Цилиндр ручного подкачивающего насоса |
Загрузка ...
|
|
| 14 | 16-С35-3Б | Насос ручной в сборе |
Загрузка ...
|
|
| 16 | 16-062 | Прокладка |
Загрузка ...
|
|
| 17 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 18 | 16-123-3А | Клапан подкачивающего насоса |
Загрузка ...
|
|
| 19 | 16-120-8 | Корпус подкачивающего насоса |
Загрузка ...
|
|
| 20 | 16-128-1 | Пробка корпуса |
Загрузка ...
|
|
| 21 | 16-145-1 | Прокладка |
Загрузка ...
|
|
| 22 | 16-225-1 | Вытеснитель |
Загрузка ...
|
|
| 23 | 16-127Б | Пружина поршня |
Загрузка ...
|
|
| 24 | 16-126-3А | Поршень помпы |
Загрузка ...
|
|
| 25 | 16-С30-8А | Помпа |
Загрузка ...
|
|
| 26 | 16-С32-2 | Толкатель в сборе |
Загрузка ...
|
|
| 27 | 16-С36-2 | Поршень в сборе |
Загрузка ...
|
|
| 28 | 16-С64А | Втулка в сборе |
Загрузка ...
|
|
| 29 | А12.01.003-07 | Болт поворотного угольника |
Загрузка ...
|
|
| 30 | 119-85А | Втулка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
