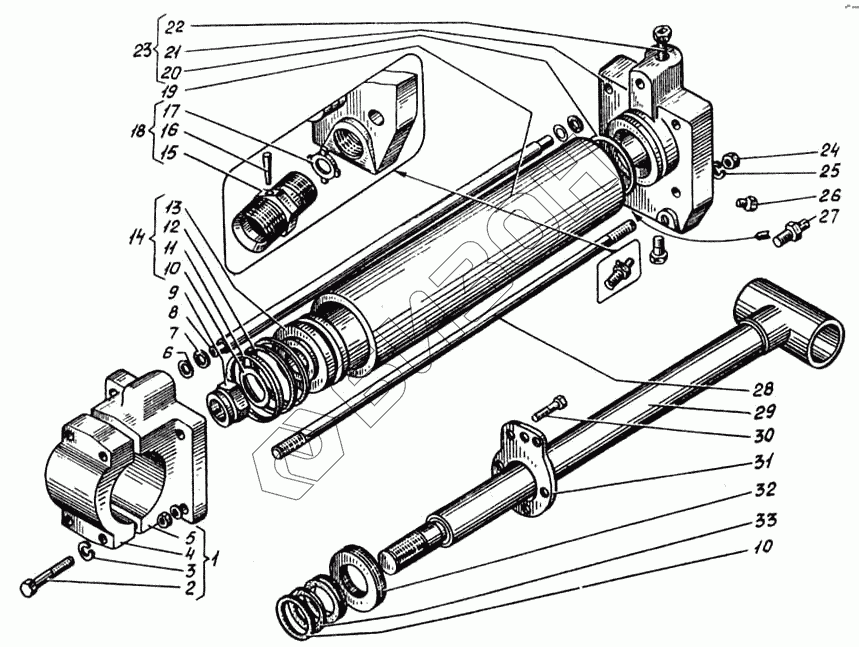

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Цилиндр основной
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.59.001 | 77.59.001 | Цилиндр основной |
Загрузка ...
|
|
| Ц110-1414001А | Ц110-1414001А | Цилиндр в сборе |
Загрузка ...
|
|
| 1 | Ц110-1414008-А | Крышка задняя в сборе |
Загрузка ...
|
|
| 2 | Болт М16.6gх65-58.016 ГОСТ 7798-70 | Болт М16.6gх65-58.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 3 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Ц110-1414051А | Бугель |
Загрузка ...
|
|
| 5 | Ц110-1414020-А | Крышка задняя |
Загрузка ...
|
|
| 6 | Ц90-1212046-3 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 8 | Ц110-1414026-А | Маслопровод |
Загрузка ...
|
|
| 9 | Ц110-1414007 | Гайка в сборе |
Загрузка ...
|
|
| 10 | Ц110-1414044 | Кольцо |
Загрузка ...
|
|
| 11 | Ц110-1414042 | Прокладка |
Загрузка ...
|
|
| 12 | Ц110-1414043 | Кольцо |
Загрузка ...
|
|
| 13 | Ц110-1414023-В | Поршень |
Загрузка ...
|
|
| 14 | Ц110-1414009 | Поршень в сборе |
Загрузка ...
|
|
| 15 | Н.036.62.002 | Корпус замедлительного клапана |
Загрузка ...
|
|
| 16 | Н.036.62.001 | Штифт |
Загрузка ...
|
|
| 17 | Н.036.60.006 | Шайба клапана |
Загрузка ...
|
|
| 18 | Н.036.62.040 | Клапан замедлительный |
Загрузка ...
|
|
| 19 | Ц110-1414022 | Корпус |
Загрузка ...
|
|
| 20 | Ц110-1414045 | Кольцо |
Загрузка ...
|
|
| 21 | Ц110-1414021-Ж | Крышка передняя |
Загрузка ...
|
|
| 22 | Ц90-1212056 | Заглушка 1/4 |
Загрузка ...
|
|
| 23 | Ц110-1414010-А | Крышка передняя |
Загрузка ...
|
|
| 24 | Гайка М18.6Н.019 ГОСТ 15521-70 | Гайка М18.6Н.019 ГОСТ 15521-70 |
Загрузка ...
|
|
| 25 | Шайба 18.65Г.05 ГОСТ 6402-70 | Шайба 18.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Ц90-1212057 | Заглушка 1/2 |
Загрузка ...
|
|
| 27 | Н.036.05.003 | Штуцер ввертной |
Загрузка ...
|
|
| 28 | Ц110-1414041 | Шпилька |
Загрузка ...
|
|
| 29 | Ц110-1414002-А | Шток |
Загрузка ...
|
|
| 30 | Болт М6.6gх14.88.35.016 ГОСТ 7798-70 | Болт М6.6gх14.88.35.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | Ц110-1414035 | Крышка чистиков |
Загрузка ...
|
|
| 32 | Ц110-141436 | Чистик |
Загрузка ...
|
|
| 33 | Ц110-141448 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
