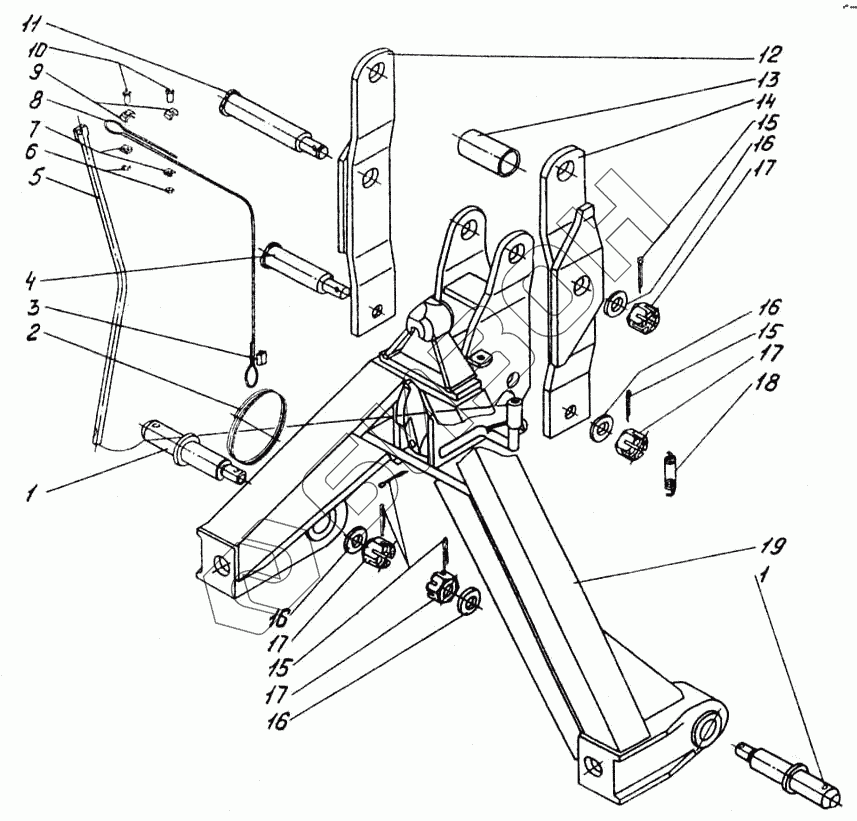

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Тягово-сцепное устройство
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.84.001 | 77.84.001 | Тягово-сцепное устройство |
Загрузка ...
|
|
| Масленка 1.3 Ц6хр ГОСТ 19853-74 | Масленка 1.3 Ц6хр ГОСТ 19853-74 | Масленка 1.3 Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 1 | 77.84.114 | Колпак |
Загрузка ...
|
|
| 2 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Болт М8.6gх12.88.35.016 ГОСТ 7795-70 | Болт М8.6gх12.88.35.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 4 | Болт М20.6gх40.58.016 ГОСТ 7795-70 | Болт М20.6gх40.58.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 5 | Шайба 20 65Г 05 ГОСТ 6402-70 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 77.84.011 | Крюк буксирный |
Загрузка ...
|
|
| 8 | 77.84.012 | Крюк тяговый |
Загрузка ...
|
|
| 9 | Гайка М20х1,5.8.016 ГОСТ 5916-73 | Гайка М20х1,5.8.016 ГОСТ 5916-73 |
Загрузка ...
|
|
| 10 | 77.84.105 | Защелка |
Загрузка ...
|
|
| 11 | 77.84.014 | Цепь |
Загрузка ...
|
|
| 12 | Болт М8.6gх35.88.016 ГОСТ 7796-70 | Болт М8.6gх35.88.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | 77.84.013 | Упор |
Загрузка ...
|
|
| 14 | 77.84.106 | Упор |
Загрузка ...
|
|
| 15 | 77.84.113 | Пружина |
Загрузка ...
|
|
| 16 | 77.84.112 | Ось |
Загрузка ...
|
|
| 17 | 77.84.111 | Ось |
Загрузка ...
|
|
| 18 | 77.84.110 | Гайка круглая |
Загрузка ...
|
|
| 19 | 77.84.108 | Фланец передний |
Загрузка ...
|
|
| 20 | 77.84.107 | Буфер |
Загрузка ...
|
|
| 21 | 77.84.109 | Фланец задний |
Загрузка ...
|
|
| 22 | 77.84.102 | Крышка |
Загрузка ...
|
|
| 23 | Шплинт 6,3х50 ГОСТ 397-78 | Шплинт 6,3х50 ГОСТ 397-78 |
Загрузка ...
|
|
| 24 | 77.84.101 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
