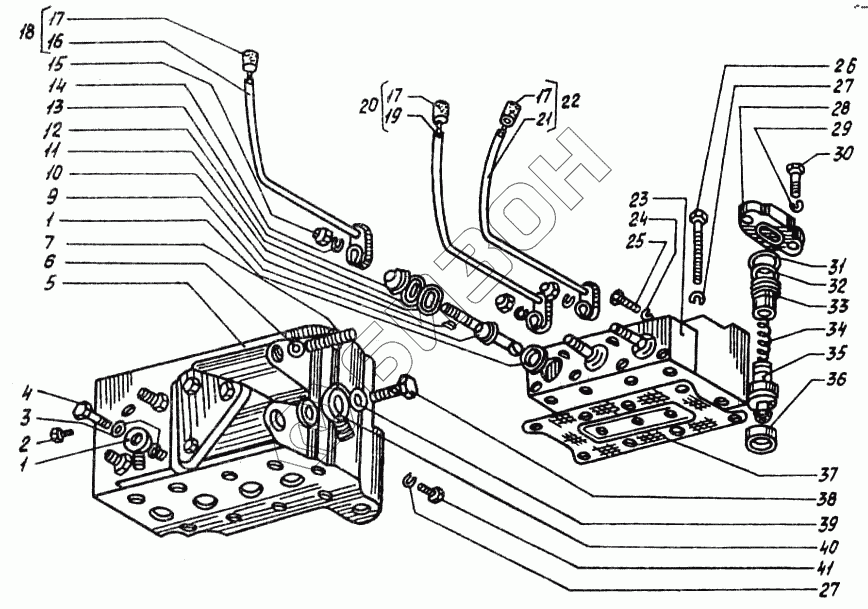

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка распределителя. Рычаги
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.64.001 | 78.64.001 | Установка распределителя |
Загрузка ...
|
|
| 1 | Пробка КГ 1/4" ГОСТ 12720-67 | Пробка КГ 1/4" ГОСТ 12720-67 |
Загрузка ...
|
|
| 1 | 77.64.106А | Угольник поворотный |
Загрузка ...
|
|
| 3 | 77.64.114 | Шайба малая |
Загрузка ...
|
|
| 4 | 77.64.105 | Болт |
Загрузка ...
|
|
| 5 | Р80-3-004-10 | Корпус распределителя |
Загрузка ...
|
|
| 6 | 017-021-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | Н.036.04.005 | Штуцер проходной |
Загрузка ...
|
|
| 8 | Р75-064 | Кольцо нижнее |
Загрузка ...
|
|
| 9 | Р75-054Б | Рычаг |
Загрузка ...
|
|
| 10 | Шпонка 3х6,5 ГОСТ 24071-80 | Шпонка 3х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 11 | НШ16-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | Р75-065 | Кольцо верхнее |
Загрузка ...
|
|
| 13 | Р75-056М | Чехол |
Загрузка ...
|
|
| 14 | Шайба 12 65Г ГОСТ 6402-70 | Шайба 12 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Гайка М12х1,25.4.016 ГОСТ 11860-73 | Гайка М12х1,25.4.016 ГОСТ 11860-73 |
Загрузка ...
|
|
| 16 | 78.64.011-1 | Рычаг левый |
Загрузка ...
|
|
| 17 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 18 | 78.64.014-1 | Рычаг левый |
Загрузка ...
|
|
| 19 | 78.64.012-1 | Рычаг средний |
Загрузка ...
|
|
| 20 | 78.64.015-1 | Рычаг средний |
Загрузка ...
|
|
| 21 | 78.64.013-1 | Рычаг правый |
Загрузка ...
|
|
| 22 | 78.64.016-1 | Рычаг правый |
Загрузка ...
|
|
| 23 | Р75-3-022Б | Крышка верхняя |
Загрузка ...
|
|
| 25 | Болт М8-6gх16 ГОСТ 7796-70 | Болт М8-6gх16 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Болт М8х2х55.56 ГОСТ 7795-70 | Болт М8х2х55.56 ГОСТ 7795-70 |
Загрузка ...
|
|
| 28 | Р75-071Г | Упор |
Загрузка ...
|
|
| 29 | Шайба 10 65Г ГОСТ 6402-70 | Шайба 10 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Шайба 8Т 65Г ГОСТ 6402-70 | Шайба 8Т 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Р75-077 | Кольцо V-35х30-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 32 | НШ10-0101031 | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | Р75-073А | Направляющая клапана |
Загрузка ...
|
|
| 34 | Р75-072 | Пружина перепускного клапана |
Загрузка ...
|
|
| 35 | Р80-3-41 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 36 | Р80-040-10 | Гнездо |
Загрузка ...
|
|
| 37 | Р75-3-038 | Прокладка верхняя |
Загрузка ...
|
|
| 38 | 77.64.108 | Болт поворотного угольника |
Загрузка ...
|
|
| 39 | 77.64.115 | Шайба большая |
Загрузка ...
|
|
| 40 | 77.64.107А | Угольник поворотный |
Загрузка ...
|
|
| 41 | Болт М10-6gх18.58.016 ГОСТ 7796-70 | Болт М10-6gх18.58.016 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
