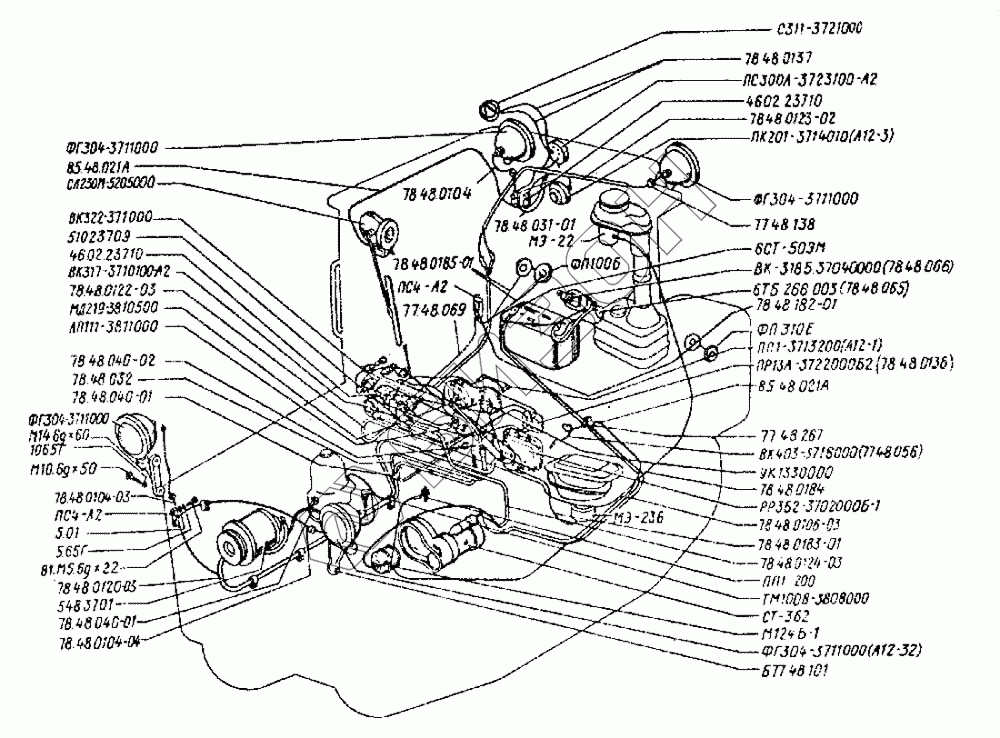

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Электрооборудование и приборы. Схема
78.46.032
УК133В.00.000
МД219-3810500
78.48.040-2
78.48.040-01
78.48.040-01
СЛ230М-5205000
СТ362
77.48.267
С311-3721000
6ТБ.266.003
78.48.065
ПС300А-3723100-А2
РР362-3702000-Б1
78.48.0106-01
78.48.0185-01
78.48.0184
78.48.182-01
МЭ-22
А12-1
А12-32
78.48.0123-02
78.48.0104-04
А12-3
МЭ-236
78.48.0137
78.48.031-01
10.65Г
5.65Г
5.01
ФП310Е
ФП100Б
ФГ304-3711000
ФГ304-3711000
ФГ304-3711000
ФГ304-3711000
ВК317-3710100-А2
78.48.0122-03
78.48.0120-03
ТН100-В-3808000
5483701
ВК318Б-37040000
ВК403-3716000
4602.23710
4602.23710
ВК322-3710000
78.48.066
В1М5.6gх22
М14.6gх60
М10.6gх50
ПР13А-3722000Б2
6СТ-50ЭМ
ПП1-200
78.48.0104-03
78.48.0104
77.48.069
77.48.056
85.48.021А
85.48.021А
ПК201-3714010
5102.3709
АП111-3811000
ПС4-А2
ПС4-А2
М124Б-1
Б77.48.101
78.48.0136
77.48.138
78.48.0183-01
78.48.0124-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.46.032 | 78.46.032 | Рукав |
Загрузка ...
|
|
| УК133В.00.000 | УК133В.00.000 | Указатель температуры |
Загрузка ...
|
|
| МД219-3810500 | МД219-3810500 | Указатель давления масла |
Загрузка ...
|
|
| 78.48.040-2 | 78.48.040-2 | Трубка |
Загрузка ...
|
|
| 78.48.040-01 | 78.48.040-01 | Трубка |
Загрузка ...
|
|
| СЛ230М-5205000 | СЛ230М-5205000 | Стеклоочиститель электрический |
Загрузка ...
|
|
| СТ362 | СТ362 | Стартер |
Загрузка ...
|
|
| 77.48.267 | 77.48.267 | Скоба |
Загрузка ...
|
|
| С311-3721000 | С311-3721000 | Сигнал звуковой |
Загрузка ...
|
|
| А11У(СН-200) | А11У(СН-200) | Свеча |
Загрузка ...
|
|
| 78.48.0175 | 78.48.0175 | Установка приборов |
Загрузка ...
|
|
| 6ТБ.266.003 | 6ТБ.266.003 | Розетка 47 К |
Загрузка ...
|
|
| 78.48.065 | 78.48.065 | Розетка 47К |
Загрузка ...
|
|
| ПС300А-3723100-А2 | ПС300А-3723100-А2 | Розетка |
Загрузка ...
|
|
| РР362-3702000-Б1 | РР362-3702000-Б1 | Реле-регулятор |
Загрузка ...
|
|
| 78.48.0106-01 | 78.48.0106-01 | Провод стартерный |
Загрузка ...
|
|
| 78.48.0185-01 | 78.48.0185-01 | Провод |
Загрузка ...
|
|
| 78.48.0184 | 78.48.0184 | Провод |
Загрузка ...
|
|
| 78.48.182-01 | 78.48.182-01 | Провод |
Загрузка ...
|
|
| МЭ-22 | МЭ-22 | Электродвигатель |
Загрузка ...
|
|
| А12-1 | А12-1 | Лампа накаливания электрическая |
Загрузка ...
|
|
| А12-32 | А12-32 | Лампа накаливания электрическая |
Загрузка ...
|
|
| 78.48.0123-02 | 78.48.0123-02 | Жгут |
Загрузка ...
|
|
| 78.48.0104-04 | 78.48.0104-04 | Провод |
Загрузка ...
|
|
| А12-3 | А12-3 | Лампа накаливания электрическая |
Загрузка ...
|
|
| 78.48.0142 | 78.48.0142 | Электрооборудование кабины |
Загрузка ...
|
|
| 78.48.004 | 78.48.004 | Электрооборудование и приборы |
Загрузка ...
|
|
| МЭ-236 | МЭ-236 | Электродвигатель |
Загрузка ...
|
|
| 78.48.0137 | 78.48.0137 | Провод |
Загрузка ...
|
|
| 78.48.031-01 | 78.48.031-01 | Щиток |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 5.65Г | 5.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 5.01 | 5.01 | Шайба |
Загрузка ...
|
|
| ПД20-380300В | ПД20-380300В | Фонарь контрольной лампы |
Загрузка ...
|
|
| ФП310Е | ФП310Е | Фонарь |
Загрузка ...
|
|
| ФП100Б | ФП100Б | Фонарь |
Загрузка ...
|
|
| ФГ304-3711000 | ФГ304-3711000 | Фара тракторная |
Загрузка ...
|
|
| ВК317-3710100-А2 | ВК317-3710100-А2 | Выключатель |
Загрузка ...
|
|
| 78.48.0122-03 | 78.48.0122-03 | Жгут |
Загрузка ...
|
|
| 78.48.0122-1 | 78.48.0122-1 | Жгут |
Загрузка ...
|
|
| 78.48.0120-03 | 78.48.0120-03 | Жгут |
Загрузка ...
|
|
| 78.48.0120-3 | 78.48.0120-3 | Жгут |
Загрузка ...
|
|
| ТН100-В-3808000 | ТН100-В-3808000 | Датчик указателя температуры воды |
Загрузка ...
|
|
| 5483701 | 5483701 | Генератор |
Загрузка ...
|
|
| ВК318Б-37040000 | ВК318Б-37040000 | Выключатель массы |
Загрузка ...
|
|
| ВК403-3716000 | ВК403-3716000 | Выключатель |
Загрузка ...
|
|
| 78.48.0123 | 78.48.0123 | Жгут |
Загрузка ...
|
|
| 4602.23710 | 4602.23710 | Выключатель |
Загрузка ...
|
|
| ВК322-3710000 | ВК322-3710000 | Выключатель |
Загрузка ...
|
|
| 78.48.066 | 78.48.066 | Включатель массы |
Загрузка ...
|
|
| В1М5.6gх22 | В1М5.6gх22 | Винт |
Загрузка ...
|
|
| М14.6gх60 | М14.6gх60 | Болт |
Загрузка ...
|
|
| М10.6gх50 | М10.6gх50 | Болт |
Загрузка ...
|
|
| ПР13А-3722000Б2 | ПР13А-3722000Б2 | Блок предохранителей |
Загрузка ...
|
|
| 6СТ-50ЭМ | 6СТ-50ЭМ | Батарея аккумуляторная |
Загрузка ...
|
|
| ПП1-200 | ПП1-200 | Патрон лампы |
Загрузка ...
|
|
| 78.48.0105 | 78.48.0105 | Провод |
Загрузка ...
|
|
| 78.48.0104-03 | 78.48.0104-03 | Провод |
Загрузка ...
|
|
| 78.48.0104 | 78.48.0104 | Провод |
Загрузка ...
|
|
| 77.48.069 | 77.48.069 | Провод |
Загрузка ...
|
|
| 77.48.056 | 77.48.056 | Провод |
Загрузка ...
|
|
| 85.48.021А | 85.48.021А | Провод |
Загрузка ...
|
|
| ПК201-3714010 | ПК201-3714010 | Плафон |
Загрузка ...
|
|
| 5102.3709 | 5102.3709 | Переключатель |
Загрузка ...
|
|
| АП111-3811000 | АП111-3811000 | Амперметр |
Загрузка ...
|
|
| ПС4-А2 | ПС4-А2 | Панель соединительная |
Загрузка ...
|
|
| М124Б-1 | М124Б-1 | Магнето |
Загрузка ...
|
|
| Б77.48.101 | Б77.48.101 | Кронштейн фары |
Загрузка ...
|
|
| 78.48.0136 | 78.48.0136 | Кронштейн с приборами |
Загрузка ...
|
|
| 77.48.138 | 77.48.138 | Кольцо защитное |
Загрузка ...
|
|
| 77.48.116 | 77.48.116 | Кольцо |
Загрузка ...
|
|
| 78.48.0183-01 | 78.48.0183-01 | Жгут |
Загрузка ...
|
|
| 78.48.0124-03 | 78.48.0124-03 | Жгут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
