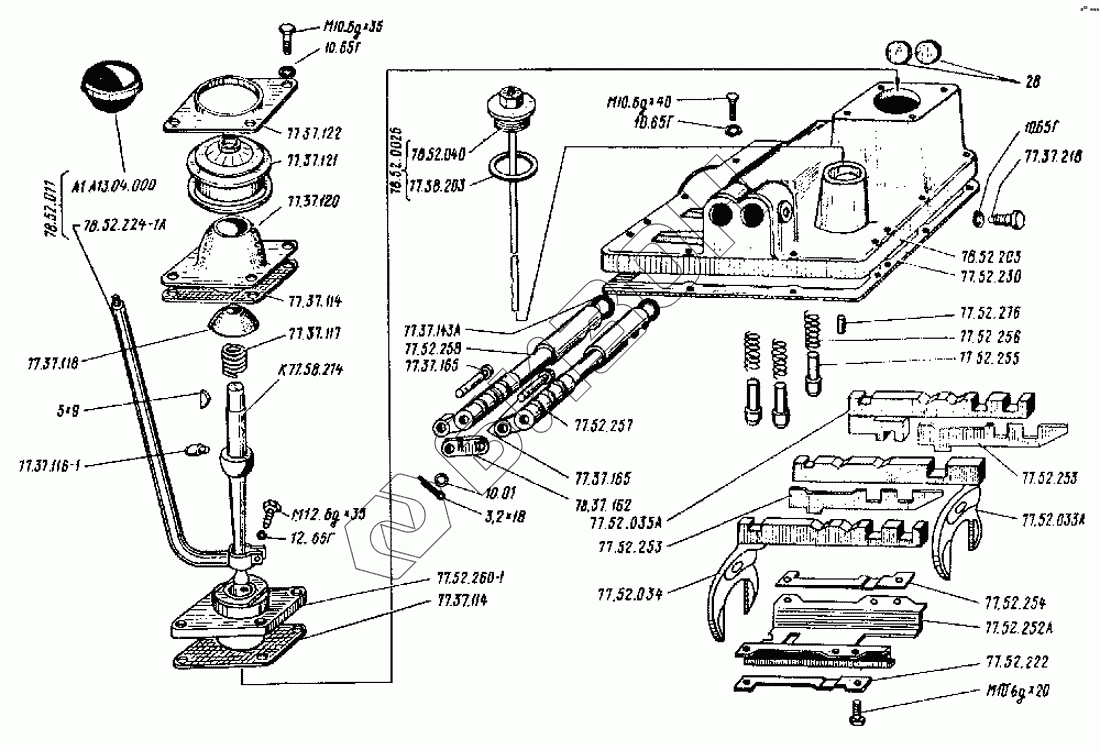

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Ходоуменьшитель
78.52.002Б
77.38.203
77.37.117
77.52.256
А13.04.000А
78.52.011
К77.58.214
78.52.224-1А
77.37.162
77.52.255
77.52.260-1
77.52.230
77.37.121
10.65Г
10.65Г
10.65Г
12.65Г
10.01
77.37.118
3.2х18
5х9
77.52.276
77.37.116-1
78.52.040
77.37.122
М10.6gх35
М10.6gх40
М12.6gх35
77.37.218
77.52.258
77.52.257
77.52.034
77.52.033А
28
77.37.120
М10.6gх20
77.37.143А
78.52.203
77.52.252А
77.37.165
77.37.165
77.52.253
77.52.253
77.52.035А
77.52.222
77.52.254
77.37.114
77.37.114
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.52.002Б | 78.52.002Б | Ходоуменьшитель |
Загрузка ...
|
|
| 77.38.203 | 77.38.203 | Прокладка пробки |
Загрузка ...
|
|
| 77.37.117 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 77.52.256 | 77.52.256 | Пружина |
Загрузка ...
|
|
| А13.04.000А | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 78.52.011 | 78.52.011 | Рычаг |
Загрузка ...
|
|
| К77.58.214 | К77.58.214 | Рычаг |
Загрузка ...
|
|
| 78.52.224-1А | 78.52.224-1А | Рычаг |
Загрузка ...
|
|
| 77.37.162 | 77.37.162 | Серьга |
Загрузка ...
|
|
| 77.52.255 | 77.52.255 | Фиксатор |
Загрузка ...
|
|
| 77.52.260-1 | 77.52.260-1 | Фланец |
Загрузка ...
|
|
| 77.52.230 | 77.52.230 | Прокладка |
Загрузка ...
|
|
| 77.37.121 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 77.37.118 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 3.2х18 | 3.2х18 | Шплинт |
Загрузка ...
|
|
| 5х9 | 5х9 | Шпонка сегментная |
Загрузка ...
|
|
| 77.52.276 | 77.52.276 | Штифт |
Загрузка ...
|
|
| 77.37.116-1 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 78.52.040 | 78.52.040 | Щуп |
Загрузка ...
|
|
| 77.37.122 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
|
| М10.6gх40 | М10.6gх40 | Болт |
Загрузка ...
|
|
| М12.6gх35 | М12.6gх35 | Болт |
Загрузка ...
|
|
| 77.37.218 | 77.37.218 | Болт стопорный |
Загрузка ...
|
|
| 77.52.258 | 77.52.258 | Валик задний |
Загрузка ...
|
|
| 77.52.257 | 77.52.257 | Валик передний |
Загрузка ...
|
|
| 77.52.034 | 77.52.034 | Вилка ведомого вала |
Загрузка ...
|
|
| 77.52.033А | 77.52.033А | Вилка ведущего вала |
Загрузка ...
|
|
| 28 | 28 | Заглушка ГОСТ 3111-67 |
Загрузка ...
|
|
| 77.37.120 | 77.37.120 | Колпак |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| 77.37.143А | 77.37.143А | Кольцо уплотнительное |
Загрузка ...
|
|
| 78.52.032 | 78.52.032 | Крышка верхняя |
Загрузка ...
|
|
| 78.52.203 | 78.52.203 | Крышка верхняя |
Загрузка ...
|
|
| 77.52.252А | 77.52.252А | Обойма |
Загрузка ...
|
|
| 77.37.165 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| 77.52.253 | 77.52.253 | Планка разделительная |
Загрузка ...
|
|
| 77.52.035А | 77.52.035А | Планка переключения |
Загрузка ...
|
|
| 77.52.222 | 77.52.222 | Пластина замковая |
Загрузка ...
|
|
| 77.52.254 | 77.52.254 | Пластина замковая |
Загрузка ...
|
|
| 77.37.114 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
