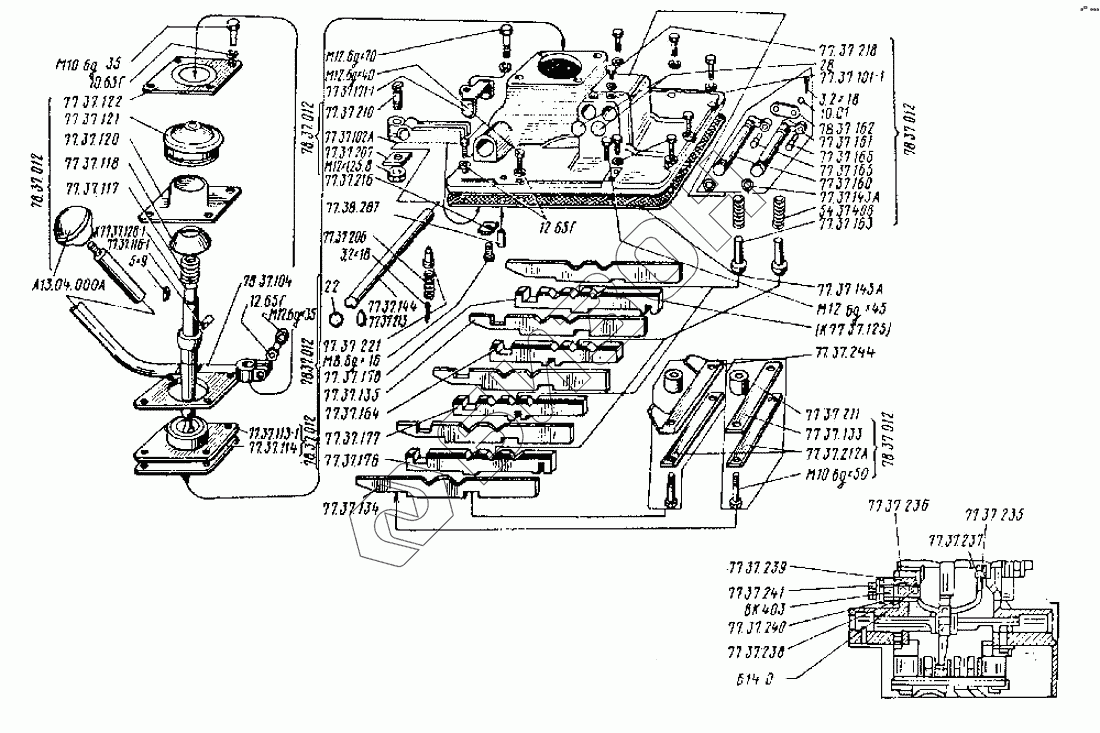

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Коробка передач
77.37.212А
А13.04.000А
77.37.235
77.37.117
54.37.408
77.37.206
77.37.241
77.37.145А
77.37.114
77.37.216
77.37.207
77.37.240
77.37.135
К77.37.125
77.37.133
77.37.134
77.37.178
77.37.177
10.01
77.37.116-1
77.38.287
5х9
3.2х18
3.2х18
Б14.0
77.37.238
77.37.118
12.65Г
12.65Г
10.65Г
77.37.176
77.37.121
77.37.113-1
77.37.221
77.37.163
77.37.171-1
77.37.162
К77.37.128-1
78.37.104
77.37.218
77.37.239
ВК-403
77.37.213
77.37.237
77.37.102А
77.37.144
77.37.160
77.37.161
77.37.210
М12.6gх70
М12.6gх45
М12.6gх40
М12.6gх35
М10.6gх50
М10.6gх35
77.37.244
77.37.164
77.37.166
77.37.165
77.37.236
78.37.012
78.37.012
78.37.012
78.37.012
78.37.012
78.37.012
77.37.101-1
М8.6gх16
77.37.1431
77.37.122
77.37.120
22
22
М12х1,25.8
77.37.211/77.37.255
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.37.212А | 77.37.212А | Пластина отгибная |
Загрузка ...
|
|
| А13.04.000А | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 77.37.235 | 77.37.235 | Рамка |
Загрузка ...
|
|
| 77.37.117 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 54.37.408 | 54.37.408 | Пружина стопора |
Загрузка ...
|
|
| 77.37.206 | 77.37.206 | Пружина фиксатора |
Загрузка ...
|
|
| 77.37.241 | 77.37.241 | Прокладка |
Загрузка ...
|
|
| 77.37.145А | 77.37.145А | Прокладка |
Загрузка ...
|
|
| 77.37.114 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
|
| 77.37.216 | 77.37.216 | Пластина отгибная |
Загрузка ...
|
|
| 78.37.011 | 78.37.011 | Рычаг |
Загрузка ...
|
|
| 77.37.207 | 77.37.207 | Пластина отгибная |
Загрузка ...
|
|
| 77.37.240 | 77.37.240 | Планка стопорная |
Загрузка ...
|
|
| 77.37.135 | 77.37.135 | Планка разделительная |
Загрузка ...
|
|
| К77.37.125 | К77.37.125 | Планка переключения под реверс-редуктор |
Загрузка ...
|
|
| 77.37.133 | 77.37.133 | Планка опорная |
Загрузка ...
|
|
| 77.37.134 | 77.37.134 | Планка боковая |
Загрузка ...
|
|
| 77.37.178 | 77.37.178 | Планка переключения вилок VII передачи и заднего хода |
Загрузка ...
|
|
| 77.37.177 | 77.37.177 | Планка переключения вилки III и IV передач |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 77.37.116-1 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 77.38.287 | 77.38.287 | Штифт |
Загрузка ...
|
|
| 5х9 | 5х9 | Шпонка сегментная |
Загрузка ...
|
|
| 3.2х18 | 3.2х18 | Шплинт |
Загрузка ...
|
|
| Б14.0 | Б14.0 | Шарик ГОСТ 3722-60 |
Загрузка ...
|
|
| 77.37.238 | 77.37.238 | Шайба уплотнительная |
Загрузка ...
|
|
| 77.37.118 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 77.37.176 | 77.37.176 | Планка переключения вилки I и II передач |
Загрузка ...
|
|
| 77.37.121 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 77.37.113-1 | 77.37.113-1 | Фланец крышки коробки передач |
Загрузка ...
|
|
| 77.37.221 | 77.37.221 | Фиксатор |
Загрузка ...
|
|
| 77.37.163 | 77.37.163 | Фиксатор |
Загрузка ...
|
|
| 77.37.171-1 | 77.37.171-1 | Ушко |
Загрузка ...
|
|
| 77.37.162 | 77.37.162 | Серьга |
Загрузка ...
|
|
| К77.37.128-1 | К77.37.128-1 | Рычаг |
Загрузка ...
|
|
| 78.37.104 | 78.37.104 | Рычаг |
Загрузка ...
|
|
| 77.37.218 | 77.37.218 | Болт стопорный |
Загрузка ...
|
|
| 77.37.239 | 77.37.239 | Втулка |
Загрузка ...
|
|
| ВК-403 | ВК-403 | Включатель света заднего хода |
Загрузка ...
|
|
| 77.37.213 | 77.37.213 | Винт стопорный |
Загрузка ...
|
|
| 77.37.237 | 77.37.237 | Винт оси рамки |
Загрузка ...
|
|
| 77.37.102А | 77.37.102А | Вилка |
Загрузка ...
|
|
| 77.37.144 | 77.37.144 | Валик переключения |
Загрузка ...
|
|
| 77.37.160 | 77.37.160 | Валик блокировки передний |
Загрузка ...
|
|
| 77.37.161 | 77.37.161 | Валик блокировки задний |
Загрузка ...
|
|
| 85.37.010 | 85.37.010 | Вал первичный |
Загрузка ...
|
|
| 77.37.243 | 77.37.243 | Втулка |
Загрузка ...
|
|
| 77.37.210 | 77.37.210 | Болт стопорный |
Загрузка ...
|
|
| М12.6gх70 | М12.6gх70 | Болт |
Загрузка ...
|
|
| М12.6gх45 | М12.6gх45 | Болт |
Загрузка ...
|
|
| М12.6gх40 | М12.6gх40 | Болт |
Загрузка ...
|
|
| М12.6gх35 | М12.6gх35 | Болт |
Загрузка ...
|
|
| М10.6gх50 | М10.6gх50 | Болт |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| 78Х.37.002 | 78Х.37.002 | Коробка передач под ходоуменьшитель |
Загрузка ...
|
|
| 77.37.244 | 77.37.244 | Планка |
Загрузка ...
|
|
| 77.37.164 | 77.37.164 | Планка переключения вилки V и VI передач |
Загрузка ...
|
|
| 77.37.166 | 77.37.166 | Палец валика блокировки заднего |
Загрузка ...
|
|
| 77.37.165 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| 77.37.236 | 77.37.236 | Ось |
Загрузка ...
|
|
| К77.37.012-4А | К77.37.012-4А | Крышка коробки под реверс-редуктор |
Загрузка ...
|
|
| 78.37.012 | 78.37.012 | Крышка коробки передач |
Загрузка ...
|
|
| 77.37.101-1 | 77.37.101-1 | Крышка |
Загрузка ...
|
|
| 78Р.37.002 | 78Р.37.002 | Коробка передач под реверс-редуктор |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 88А.37.002 | 88А.37.002 | Коробка передач |
Загрузка ...
|
|
| 77.37.1431 | 77.37.1431 | Кольцо уплотнительное |
Загрузка ...
|
|
| 77.37.122 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| 77.37.120 | 77.37.120 | Колпак |
Загрузка ...
|
|
| 28 | 28 | Заглушка ГОСТ 3111-67 |
Загрузка ...
|
|
| 22 | 22 | Заглушка ГОСТ 3133-67 |
Загрузка ...
|
|
| М12х1,25.8 | М12х1,25.8 | Гайка |
Загрузка ...
|
|
| 77.37.211/77.37.255 | 77.37.211/77.37.255 | Втулка распорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
