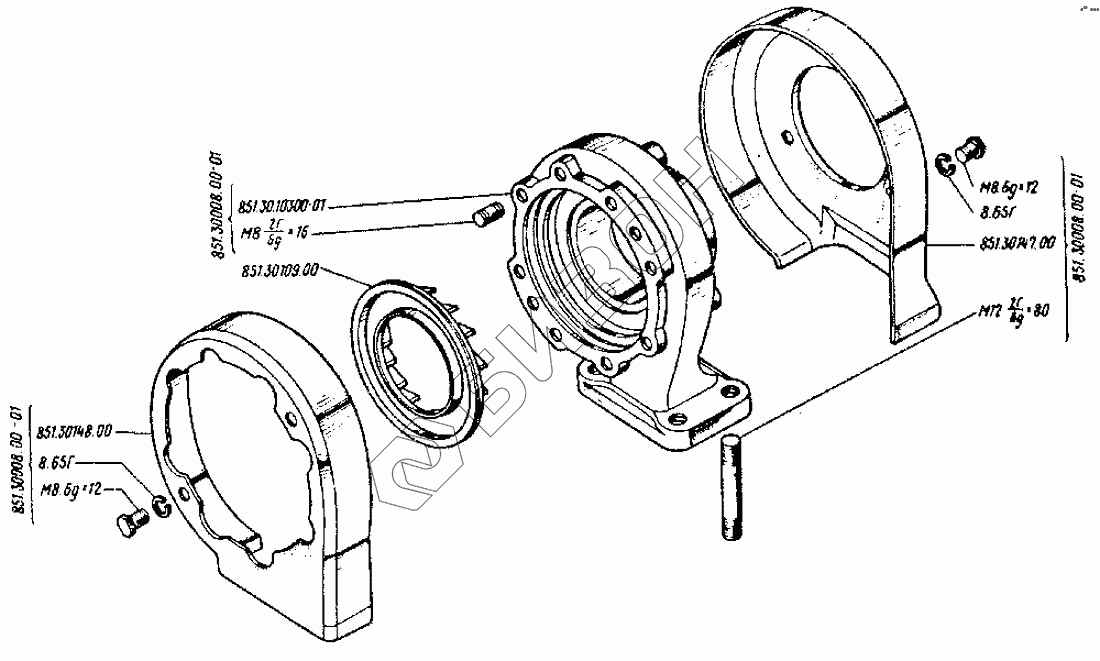

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Корпус турбины
М12(2Г/6g)х80
М8(2Г/6g)х16
8.65Г
8.65Г
45 9412 1135
45 9412 1135
851.30103.00-01
851.30008.00-01
851.30008.00-01
851.30008.00-01
851.30147.00
851.30148.00
851.30109.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 18Н-1287 | 18Н-1287 | Прокладка |
Загрузка ...
|
|
| 14Н-1254-1 | 14Н-1254-1 | Шланг соединительный |
Загрузка ...
|
|
| М12(2Г/6g)х80 | М12(2Г/6g)х80 | Шайба |
Загрузка ...
|
|
| М8(2Г/6g)х16 | М8(2Г/6g)х16 | Шпилька |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18Н-26С3-1 | 18Н-26С3-1 | Трубка маслоподводящая |
Загрузка ...
|
|
| 18Н-28С4-1 | 18Н-28С4-1 | Трубка |
Загрузка ...
|
|
| 18Н-17С3 | 18Н-17С3 | Труба выпускная |
Загрузка ...
|
|
| 18Н-12С4 | 18Н-12С4 | Труба |
Загрузка ...
|
|
| 19-2843 | 19-2843 | Прокладка |
Загрузка ...
|
|
| 45 9412 1135 | 45 9412 1135 | Болт М8.6gх12 |
Загрузка ...
|
|
| 18Н-2801-1 | 18Н-2801-1 | Патрубок |
Загрузка ...
|
|
| 18Н-12С24-1 | 18Н-12С24-1 | Патрубок |
Загрузка ...
|
|
| 851.30103.00-01 | 851.30103.00-01 | Корпус турбины |
Загрузка ...
|
|
| 851.30008.00-01 | 851.30008.00-01 | Корпус турбины |
Загрузка ...
|
|
| 18Н-0701 | 18Н-0701 | Коллектор выпускной |
Загрузка ...
|
|
| 18Н-07С2 | 18Н-07С2 | Коллектор выпускной |
Загрузка ...
|
|
| 851.30147.00 | 851.30147.00 | Кожух турбины правый |
Загрузка ...
|
|
| 851.30148.00 | 851.30148.00 | Кожух турбины левый |
Загрузка ...
|
|
| 851.30109.00 | 851.30109.00 | Венец сопловой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
