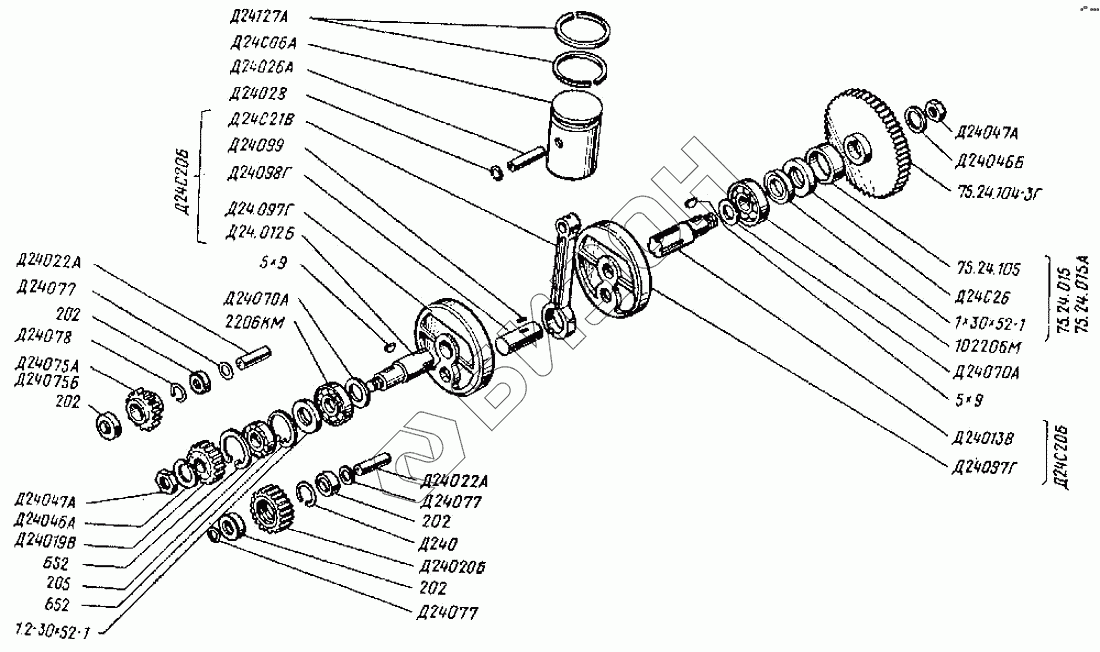

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Кривошипно-шатунный механизм
202
202
202
202
Д24С97Г
5х9
5х9
Д24С21В
Д24046Б
Д24070А
Д24070А
Д24077
Д24077
Д24077
75.24.015(75.24.015А)
Д24С26
Д24099
Д24С06Б
Д24012Б
Д24013В
102206М
2206КМ
205
Д24С20Б
Д24С20Б
Д24026А
Д24098Г
Д24022А
Д24022А
75.24.104-3Г
1.2-30х52-1
Д24127А
Д24078
Д24028
Б52
Б52
Д24020Б
Д24019В
Д24047А
Д24047А
75.24.105
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202 | 202 | Подшипник |
Загрузка ...
|
|
| Д24С97Г | Д24С97Г | Щека |
Загрузка ...
|
|
| 5х9 | 5х9 | Шпонка сегментная |
Загрузка ...
|
|
| Д24С21В | Д24С21В | Шатун |
Загрузка ...
|
|
| Д24046Б | Д24046Б | Шайба замковая |
Загрузка ...
|
|
| Д24070А | Д24070А | Шайба дистанционная |
Загрузка ...
|
|
| Д24077 | Д24077 | Шайба |
Загрузка ...
|
|
| 75.24.015(75.24.015А) | 75.24.015(75.24.015А) | Уплотнение |
Загрузка ...
|
|
| Д24С26 | Д24С26 | Сальник |
Загрузка ...
|
|
| Д24099 | Д24099 | Ролик 5х8 111А |
Загрузка ...
|
|
| Д24С06Б | Д24С06Б | Поршень |
Загрузка ...
|
|
| Д24012Б | Д24012Б | Полуось передняя |
Загрузка ...
|
|
| Д24013В | Д24013В | Полуось задняя |
Загрузка ...
|
|
| 102206М | 102206М | Подшипник |
Загрузка ...
|
|
| 2206КМ | 2206КМ | Подшипник |
Загрузка ...
|
|
| 205 | 205 | Подшипник |
Загрузка ...
|
|
| Д24С20Б | Д24С20Б | Вал коленчатый |
Загрузка ...
|
|
| Д24026А | Д24026А | Палец поршня |
Загрузка ...
|
|
| Д24098Г | Д24098Г | Палец кривошипа |
Загрузка ...
|
|
| Д24022А | Д24022А | Палец |
Загрузка ...
|
|
| 75.24.104-3Г | 75.24.104-3Г | Маховик |
Загрузка ...
|
|
| 1.2-30х52-1 | 1.2-30х52-1 | Манжета |
Загрузка ...
|
|
| Д24127А | Д24127А | Кольцо хромированное |
Загрузка ...
|
|
| Д24078 | Д24078 | Кольцо стопорное |
Загрузка ...
|
|
| Д24028 | Д24028 | Кольцо стопорное |
Загрузка ...
|
|
| Б52 | Б52 | Кольцо |
Загрузка ...
|
|
| Д24075А/Д24075Б | Д24075А/Д24075Б | Колесо Зубчатое |
Загрузка ...
|
|
| Д24020Б | Д24020Б | Колесо зубчатое |
Загрузка ...
|
|
| Д24019В | Д24019В | Колесо зубчатое |
Загрузка ...
|
|
| Д24047А | Д24047А | Гайка |
Загрузка ...
|
|
| 75.24.105 | 75.24.105 | Втулка подшипников |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
