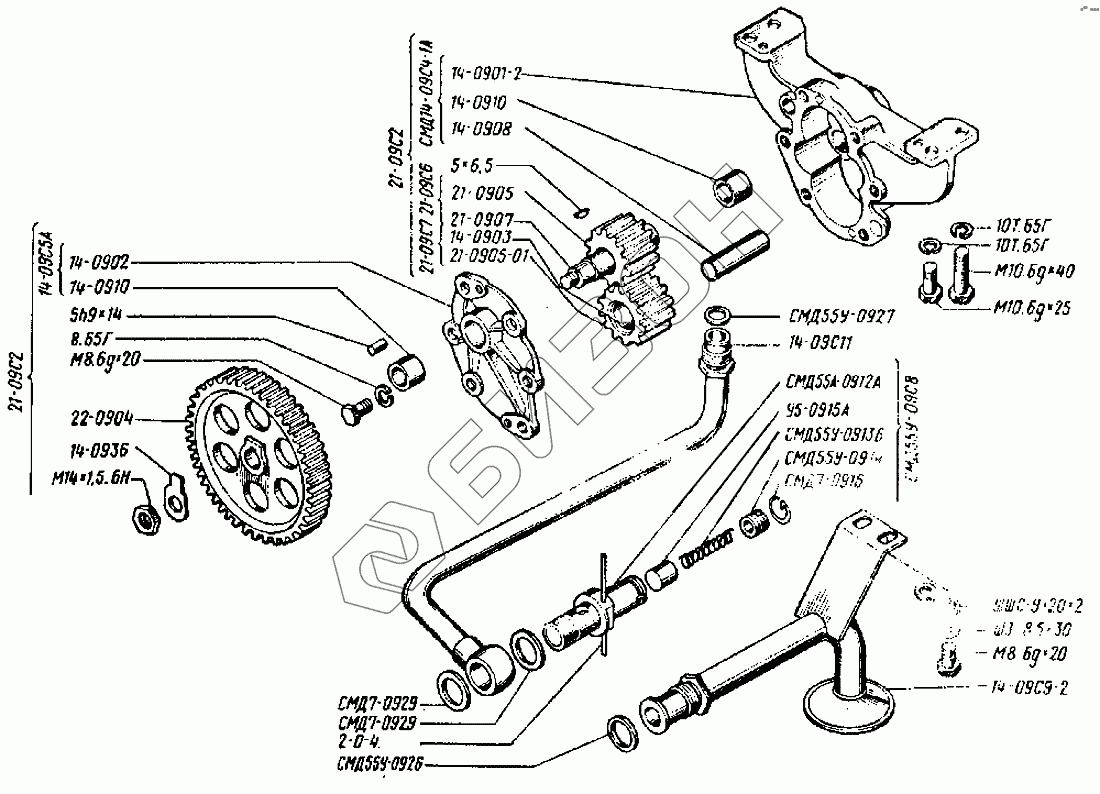

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Насос масляный
СМД55У-0913Б
14-09С5
14-0902
14-09С9-2
21-09С2
21-09С2
14-0908
2-0-4,L=200
СМД55У-0926
СМД55У-0927
СМД7-0929
СМД7-0929
СМД55У-0912А
14-09С11
8.65Г
10Т.65Г
10Т.65Г
ШШС-9х20х2
Ш3-8.5х30
14-0936
5х6.5
5h9х14
СМД55У-09С8
М10.6gх25
М10.6gх40
21-0907
14-0903
14-0910
14-0910
СМД55У-0914
М14х1,5.6Н
У5-0915А
М8.6gх20
М8.6gх20
22-0904
21-0905
21-0905-01
21-09С7
21-09С6
СМД7-0916
СМД14-09С4-1А
14-0901-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД55У-0913Б | СМД55У-0913Б | Пружина |
Загрузка ...
|
|
| 14-09С5 | 14-09С5 | Крышка |
Загрузка ...
|
|
| 14-0902 | 14-0902 | Крышка корпуса насоса |
Загрузка ...
|
|
| 14-09С9-2 | 14-09С9-2 | Маслоприемник |
Загрузка ...
|
|
| 21-09С2 | 21-09С2 | Насос масляный |
Загрузка ...
|
|
| 14-0908 | 14-0908 | Ось |
Загрузка ...
|
|
| 2-0-4,L=200 | 2-0-4,L=200 | Проволока |
Загрузка ...
|
|
| СМД55У-0926 | СМД55У-0926 | Прокладка |
Загрузка ...
|
|
| СМД55У-0927 | СМД55У-0927 | Прокладка |
Загрузка ...
|
|
| СМД7-0929 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| СМД55У-0912А | СМД55У-0912А | Корпус клапана |
Загрузка ...
|
|
| 14-09С11 | 14-09С11 | Трубка к маслофильтру |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10Т.65Г | 10Т.65Г | Шайба |
Загрузка ...
|
|
| ШШС-9х20х2 | ШШС-9х20х2 | Шайба |
Загрузка ...
|
|
| Ш3-8.5х30 | Ш3-8.5х30 | Шайба |
Загрузка ...
|
|
| 14-0936 | 14-0936 | Шайба стопорная |
Загрузка ...
|
|
| 5х6.5 | 5х6.5 | Шпонка |
Загрузка ...
|
|
| 5h9х14 | 5h9х14 | Штифт |
Загрузка ...
|
|
| СМД55У-09С8 | СМД55У-09С8 | Клапан предохранительный |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| М10.6gх40 | М10.6gх40 | Болт |
Загрузка ...
|
|
| 21-0907 | 21-0907 | Валик |
Загрузка ...
|
|
| 14-0903 | 14-0903 | Втулка |
Загрузка ...
|
|
| 14-0910 | 14-0910 | Втулка |
Загрузка ...
|
|
| СМД55У-0914 | СМД55У-0914 | Втулка резьбовая |
Загрузка ...
|
|
| М14х1,5.6Н | М14х1,5.6Н | Гайка |
Загрузка ...
|
|
| У5-0915А | У5-0915А | Клапан |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| 22-0904 | 22-0904 | Колесо зубчатое |
Загрузка ...
|
|
| 21-0905 | 21-0905 | Колесо зубчатое |
Загрузка ...
|
|
| 21-0905-01 | 21-0905-01 | Колесо зубчатое |
Загрузка ...
|
|
| 21-09С7 | 21-09С7 | Колесо зубчатое ведомое |
Загрузка ...
|
|
| 21-09С6 | 21-09С6 | Колесо зубчатое ведущее |
Загрузка ...
|
|
| СМД7-0916 | СМД7-0916 | Кольцо стопорное |
Загрузка ...
|
|
| СМД14-09С4-1А | СМД14-09С4-1А | Корпус |
Загрузка ...
|
|
| 14-0901-2 | 14-0901-2 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
