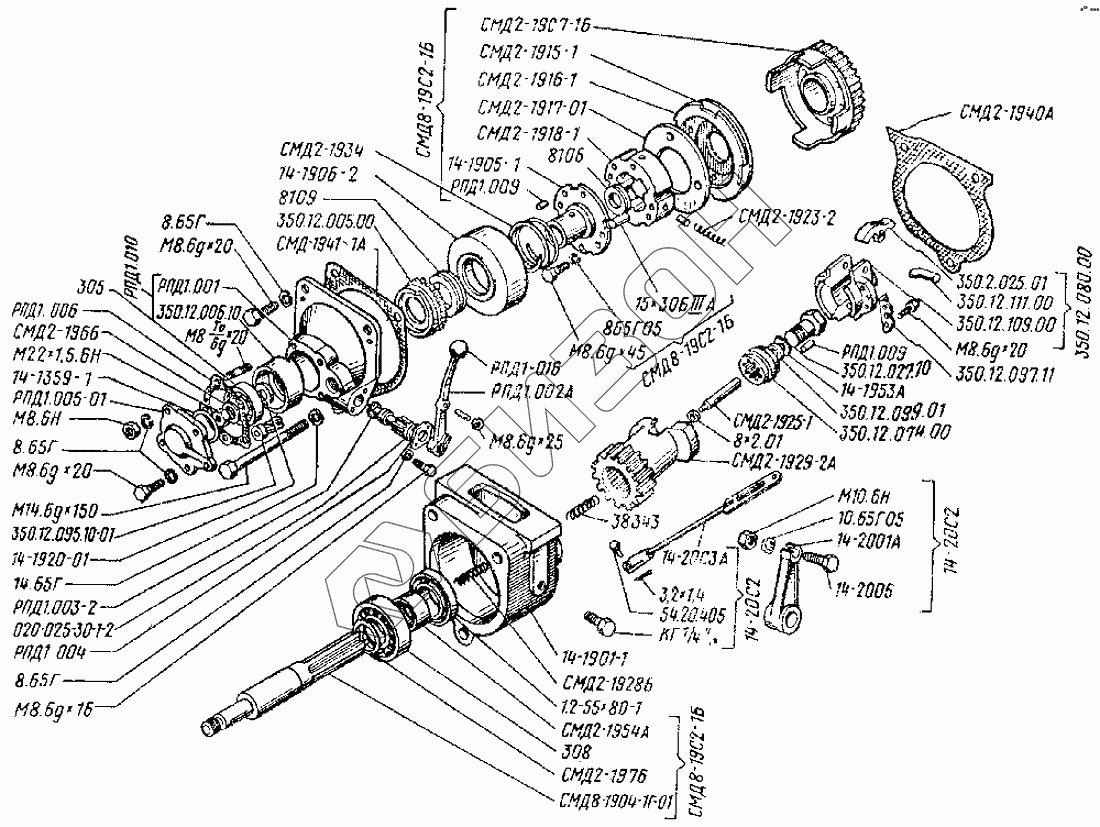

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Редуктор пускового двигателя
СМД2-1923-2
14-1905-1
14-2001А
РПД1.002А
РПД1-015
15х30Б111А
СМД2-1928Б
38343
СМД2-1925-1
СМД2-1940А
СМД2-1941-1А
РПД1.006
КГ1/4
8109
8106
308
305
8х2.01
3.2х14
М8(Т0/6g)х20
14-1920-01
СМД2-1976
СМД2-1966
350.12.074.00
350.12.097.11
14-1953А
54.20.405
10.65Г
14.65Г
8.65Г
8.65Г
8.65Г
8.65Г
350.12.099.01
СМД2-1934
350.12.006.10
350.12.005.00
14-20С3А
РПД1.003-2
350.12.109.00
350.12.080.00
350.12.025.01
М10.6Н
М22х1,5.6Н
45 9553 1055
СМД2-1918-1
СМД2-1954А
СМД2-1915-1
350.12.095.10-01
СМД8-1904-1Г
СМД8-19С2-1Б
СМД8-19С2-1Б
СМД8-19С2-1Б
350.12.027.10
М14.6gх150
М8.6gх45
М8.6gх25
М8.6gх20
М8.6gх20
М8.6gх20
РПД1.010
РПД1-009
РПД1-009
14-2006
350.12.111.00
14-20С2
14-20С2
1.2-55х80-1
РПД1.001
РПД1.004
РПД1.005-01
М8.6gх16
14-1901-1
14-1359-1
020-025-30-1-2
СМД2-1929-2А
СМД2-19С7-1Б
СМД2-1917-01
14-1906-2
СМД2-1916-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД2-1923-2 | СМД2-1923-2 | Пружина |
Загрузка ...
|
|
| 14-1905-1 | 14-1905-1 | Ступица |
Загрузка ...
|
|
| 14-2001А | 14-2001А | Рычаг |
Загрузка ...
|
|
| РПД1.002А | РПД1.002А | Рычаг |
Загрузка ...
|
|
| РПД1-015 | РПД1-015 | Ручка шаровая |
Загрузка ...
|
|
| 15х30Б111А | 15х30Б111А | Ролик |
Загрузка ...
|
|
| РПД1.000М | РПД1.000М | Редуктор пускового двигателя |
Загрузка ...
|
|
| СМД2-1928Б | СМД2-1928Б | Пружина толкателя большая |
Загрузка ...
|
|
| 38343 | 38343 | Пружина |
Загрузка ...
|
|
| СМД2-1925-1 | СМД2-1925-1 | Толкатель |
Загрузка ...
|
|
| СМД2-1940А | СМД2-1940А | Прокладка корпуса редуктора |
Загрузка ...
|
|
| СМД2-1941-1А | СМД2-1941-1А | Прокладка |
Загрузка ...
|
|
| РПД1.006 | РПД1.006 | Прокладка |
Загрузка ...
|
|
| КГ1/4 | КГ1/4 | Пробка |
Загрузка ...
|
|
| 8109 | 8109 | Подшипник |
Загрузка ...
|
|
| 8106 | 8106 | Подшипник |
Загрузка ...
|
|
| 308 | 308 | Подшипник |
Загрузка ...
|
|
| 305 | 305 | Подшипник |
Загрузка ...
|
|
| 8х2.01 | 8х2.01 | Шайба |
Загрузка ...
|
|
| 3.2х14 | 3.2х14 | Шплинт |
Загрузка ...
|
|
| М8(Т0/6g)х20 | М8(Т0/6g)х20 | Шпилька |
Загрузка ...
|
|
| 14-1920-01 | 14-1920-01 | Шайба упорная |
Загрузка ...
|
|
| СМД2-1976 | СМД2-1976 | Шайба упорная |
Загрузка ...
|
|
| СМД2-1966 | СМД2-1966 | Шайба стопорная |
Загрузка ...
|
|
| 350.12.074.00 | 350.12.074.00 | Шайба специальная |
Загрузка ...
|
|
| 350.12.097.11 | 350.12.097.11 | Шайба замковая |
Загрузка ...
|
|
| 14-1953А | 14-1953А | Шайба замковая |
Загрузка ...
|
|
| 54.20.405 | 54.20.405 | Палец |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14.65Г | 14.65Г | Шайба |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 350.12.099.01 | 350.12.099.01 | Шайба |
Загрузка ...
|
|
| СМД2-1934 | СМД2-1934 | Упор упругий нажимного диска |
Загрузка ...
|
|
| 350.12.006.10 | 350.12.006.10 | Упор неподвижный |
Загрузка ...
|
|
| 350.12.005.00 | 350.12.005.00 | Упор нажимной |
Загрузка ...
|
|
| 14-20С3А | 14-20С3А | Тяга |
Загрузка ...
|
|
| РПД1.003-2 | РПД1.003-2 | Валик рукоятки |
Загрузка ...
|
|
| 350.12.109.00 | 350.12.109.00 | Держатель |
Загрузка ...
|
|
| 350.12.080.00 | 350.12.080.00 | Держатель |
Загрузка ...
|
|
| 350.12.025.01 | 350.12.025.01 | Груз держателя |
Загрузка ...
|
|
| М10.6Н | М10.6Н | Гайка |
Загрузка ...
|
|
| М22х1,5.6Н | М22х1,5.6Н | Гайка |
Загрузка ...
|
|
| 45 9553 1055 | 45 9553 1055 | Гайка М8-6Н |
Загрузка ...
|
|
| СМД2-1918-1 | СМД2-1918-1 | Втулка специальная |
Загрузка ...
|
|
| СМД2-1954А | СМД2-1954А | Втулка |
Загрузка ...
|
|
| СМД2-1915-1 | СМД2-1915-1 | Диск ведомый |
Загрузка ...
|
|
| 350.12.095.10-01 | 350.12.095.10-01 | Валик включения |
Загрузка ...
|
|
| СМД8-1904-1Г | СМД8-1904-1Г | Вал редуктора |
Загрузка ...
|
|
| СМД8-19С2-1Б | СМД8-19С2-1Б | Вал редуктора |
Загрузка ...
|
|
| 350.12.027.10 | 350.12.027.10 | Болт специальный |
Загрузка ...
|
|
| М14.6gх150 | М14.6gх150 | Болт |
Загрузка ...
|
|
| М8.6gх45 | М8.6gх45 | Болт |
Загрузка ...
|
|
| М8.6gх25 | М8.6gх25 | Болт |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| РПД1.010 | РПД1.010 | Крышка |
Загрузка ...
|
|
| РПД1-009 | РПД1-009 | Палец |
Загрузка ...
|
|
| 14-2006 | 14-2006 | Ось специальная |
Загрузка ...
|
|
| 350.12.111.00 | 350.12.111.00 | Ось груза |
Загрузка ...
|
|
| 14-20С2 | 14-20С2 | Механизм управления редуктором |
Загрузка ...
|
|
| 1.2-55х80-1 | 1.2-55х80-1 | Манжета |
Загрузка ...
|
|
| РПД1.001 | РПД1.001 | Крышка корпуса редуктора |
Загрузка ...
|
|
| РПД1.004 | РПД1.004 | Крышка валика рукоятки |
Загрузка ...
|
|
| РПД1.005-01 | РПД1.005-01 | Крышка |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 14-1901-1 | 14-1901-1 | Корпус редуктора |
Загрузка ...
|
|
| 14-1359-1 | 14-1359-1 | Кольцо Б-62 |
Загрузка ...
|
|
| 020-025-30-1-2 | 020-025-30-1-2 | Кольцо |
Загрузка ...
|
|
| СМД2-1929-2А | СМД2-1929-2А | Колесо зубчатое |
Загрузка ...
|
|
| СМД2-19С7-1Б | СМД2-19С7-1Б | Колесо зубчатое |
Загрузка ...
|
|
| СМД2-1917-01 | СМД2-1917-01 | Диск прижимной |
Загрузка ...
|
|
| 14-1906-2 | 14-1906-2 | Диск нажимной |
Загрузка ...
|
|
| СМД2-1916-1 | СМД2-1916-1 | Диск ведущий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
