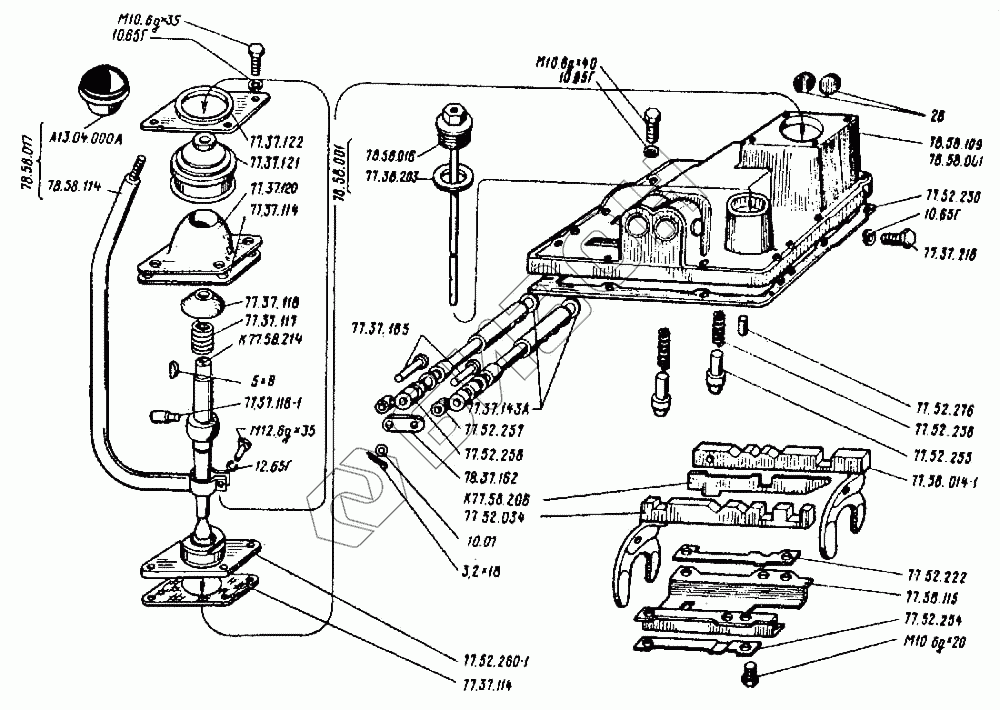

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Реверс-редуктор
77.37.121
77.52.230
77.37.117
77.52.256
78.58.001
А13.04.000А
78.58.017
78.58.114
К77.58.214
77.37.162
77.52.255
77.52.260-1
77.38.203
10.65Г
10.65Г
10.65Г
12.65Г
10.01
77.37.118
3.2х18
5х9
77.52.276
77.37.116-1
78.58.016
М10.6gх35
77.37.122
М10.6gх40
М12.6gх35
77.37.218
77.52.258
77.52.257
77.58.014-1
77.52.034
28
77.37.120
М10.6gх20
77.37.143А
78.58.109
78.58.011
77.58.115
77.37.165
К77.58.206
77.52.222
77.52.254
77.37.114
77.37.114
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.37.121 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 77.52.230 | 77.52.230 | Прокладка |
Загрузка ...
|
|
| 77.37.117 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 77.52.256 | 77.52.256 | Пружина |
Загрузка ...
|
|
| 78.58.001 | 78.58.001 | Реверс-редуктор |
Загрузка ...
|
|
| А13.04.000А | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 78.58.017 | 78.58.017 | Рычаг |
Загрузка ...
|
|
| 78.58.114 | 78.58.114 | Рычаг |
Загрузка ...
|
|
| К77.58.214 | К77.58.214 | Рычаг |
Загрузка ...
|
|
| 77.37.162 | 77.37.162 | Серьга |
Загрузка ...
|
|
| 77.52.255 | 77.52.255 | Фиксатор |
Загрузка ...
|
|
| 77.52.260-1 | 77.52.260-1 | Фланец |
Загрузка ...
|
|
| 77.38.203 | 77.38.203 | Прокладка пробки |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 77.37.118 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 3.2х18 | 3.2х18 | Шплинт |
Загрузка ...
|
|
| 5х9 | 5х9 | Шпонка сегментная |
Загрузка ...
|
|
| 77.52.276 | 77.52.276 | Штифт |
Загрузка ...
|
|
| 77.37.116-1 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 78.58.016 | 78.58.016 | Щуп |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
|
| 77.37.122 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| М10.6gх30 | М10.6gх30 | Болт |
Загрузка ...
|
|
| М10.6gх40 | М10.6gх40 | Болт |
Загрузка ...
|
|
| М12.6gх35 | М12.6gх35 | Болт |
Загрузка ...
|
|
| 77.37.218 | 77.37.218 | Болт стопорный |
Загрузка ...
|
|
| 77.52.258 | 77.52.258 | Валик задний |
Загрузка ...
|
|
| 77.52.257 | 77.52.257 | Валик передний |
Загрузка ...
|
|
| 77.58.014-1 | 77.58.014-1 | Вилка ведущего вала |
Загрузка ...
|
|
| 77.52.034 | 77.52.034 | Вилка ведомого вала |
Загрузка ...
|
|
| М10 | М10 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | 28 | Заглушка ГОСТ 3111-67 |
Загрузка ...
|
|
| 77.37.120 | 77.37.120 | Колпак |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| 77.37.143А | 77.37.143А | Кольцо уплотнительное |
Загрузка ...
|
|
| 78.58.109 | 78.58.109 | Крышка верхняя |
Загрузка ...
|
|
| 78.58.011 | 78.58.011 | Крышка реверс-редуктора в сборе |
Загрузка ...
|
|
| 77.52.038-1 | 77.52.038-1 | Крышка передняя |
Загрузка ...
|
|
| 77.58.115 | 77.58.115 | Обойма |
Загрузка ...
|
|
| 77.37.165 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| К77.58.206 | К77.58.206 | Планка распределительная |
Загрузка ...
|
|
| 77.52.222 | 77.52.222 | Пластина замковая |
Загрузка ...
|
|
| 77.52.254 | 77.52.254 | Пластина замковая |
Загрузка ...
|
|
| 77.37.114 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
