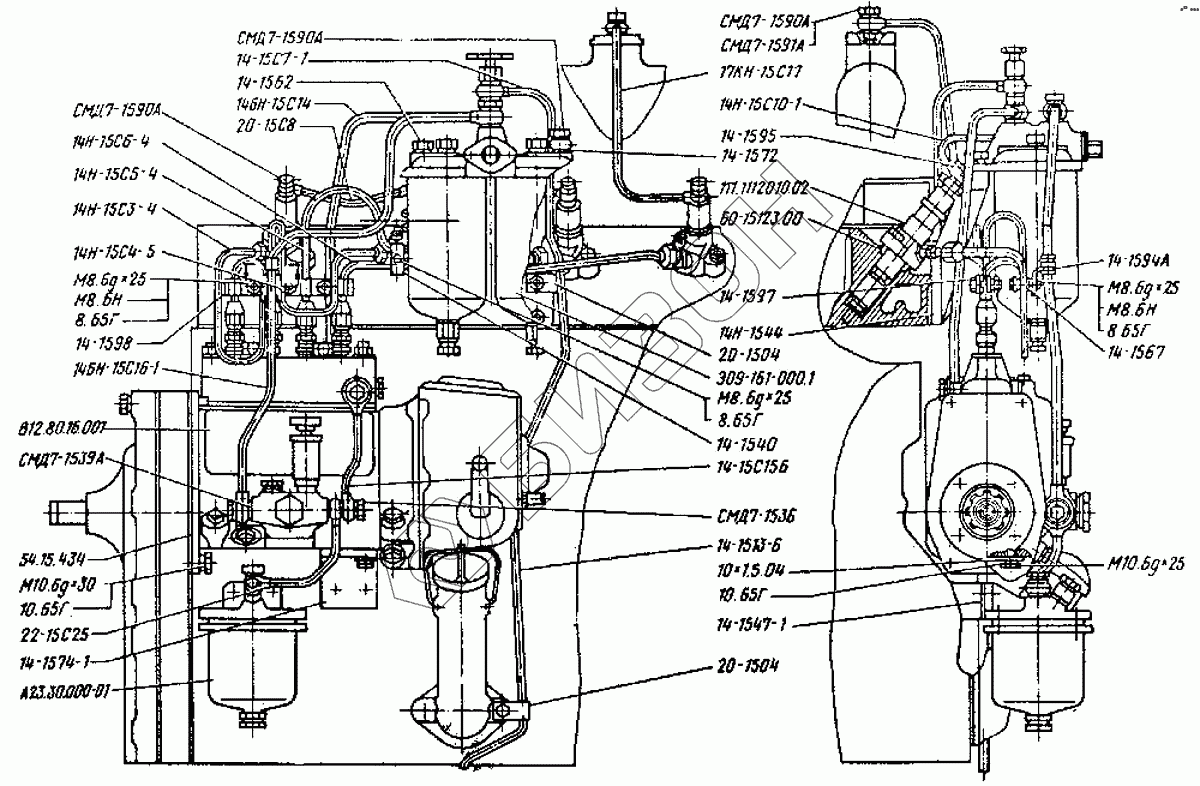

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Система топливная
14-15С7-1
14-1597
54.15.434
А23.30.000-01
14Н-15С3-4
14Н-15С5-4
14Н-15С6-4
14Н-15С4-5
17КН-15С17
14-15С15Б
20-15С8
14Н-15С10-1
СМД7-1591А
14БН-15С16-1
22-15С25
14БН-15С14
14-1513-6
111.1112010.02
20-1504
20-1504
8.65Г
8.65Г
8.65Г
10.65Г
10.65Г
10х1,5.04
14-1594А
М8.6gх25
М8.6gх25
М8.6gх25
М10.6gх25
М10.6gх30
СМД7-1590А
СМД7-1590А
СМД7-1590А
14-1595
45 9553 1055
45 9553 1055
60-15123.00
14Н-1544
14-1574-1
СМД7-1536
Э09-161-000.1
В12.80.16.001
14-1540
14-1598
14-1547-1
14-1562
СМД7-1539А
14-1567
14-1572
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14-15С7-1 | 14-15С7-1 | Трубка слива |
Загрузка ...
|
|
| 14-1597 | 14-1597 | Прокладка |
Загрузка ...
|
|
| 54.15.434 | 54.15.434 | Прокладка |
Загрузка ...
|
|
| А23.30.000-01 | А23.30.000-01 | Топливный фильтр грубой очистки ФГ-25 |
Загрузка ...
|
|
| 14Н-15С3-4 | 14Н-15С3-4 | Топливопровод к первому цилиндру |
Загрузка ...
|
|
| 14Н-15С5-4 | 14Н-15С5-4 | Топливопровод к третьему цилиндру |
Загрузка ...
|
|
| 14Н-15С6-4 | 14Н-15С6-4 | Топливопровод к четвертому цилиндру |
Загрузка ...
|
|
| 14Н-15С4-5 | 14Н-15С4-5 | Топливопровод ко второму цилиндру |
Загрузка ...
|
|
| 17КН-15С17 | 17КН-15С17 | Топливопровод от форсунок к коллектору |
Загрузка ...
|
|
| 14-15С15Б | 14-15С15Б | Топливопровод перепуска |
Загрузка ...
|
|
| 20-15С8 | 20-15С8 | Топливопровод слива |
Загрузка ...
|
|
| 14Н-15С10-1 | 14Н-15С10-1 | Топливопровод слива |
Загрузка ...
|
|
| СМД7-1591А | СМД7-1591А | Прокладка |
Загрузка ...
|
|
| 14БН-15С16-1 | 14БН-15С16-1 | Трубка от помпы к фильтру |
Загрузка ...
|
|
| 22-15С25 | 22-15С25 | Трубка от фильтра грубой очистки к помпе |
Загрузка ...
|
|
| 14БН-15С14 | 14БН-15С14 | Трубка от фильтра к насосу |
Загрузка ...
|
|
| 14-1513-6 | 14-1513-6 | Трубка топливоотводящая |
Загрузка ...
|
|
| 111.1112010.02 | 111.1112010.02 | Форсунка |
Загрузка ...
|
|
| 14-1573 | 14-1573 | Хомут |
Загрузка ...
|
|
| 20-1504 | 20-1504 | Хомут |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14.65Г | 14.65Г | Шайба |
Загрузка ...
|
|
| 10х1,5.04 | 10х1,5.04 | Шайба |
Загрузка ...
|
|
| 14-1594А | 14-1594А | Кронштейн |
Загрузка ...
|
|
| М8.6gх25 | М8.6gх25 | Болт |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| М10.6gх30 | М10.6gх30 | Болт |
Загрузка ...
|
|
| М10.6gх85 | М10.6gх85 | Болт |
Загрузка ...
|
|
| М14.6gх40 | М14.6gх40 | Болт |
Загрузка ...
|
|
| СМД7-1590А | СМД7-1590А | Болт зажимной |
Загрузка ...
|
|
| 14-1595 | 14-1595 | Болт зажимной |
Загрузка ...
|
|
| 45 9553 1055 | 45 9553 1055 | Гайка М8-6Н |
Загрузка ...
|
|
| 60-15123.00 | 60-15123.00 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14Н-1544 | 14Н-1544 | Кронштейн |
Загрузка ...
|
|
| 14-1574-1 | 14-1574-1 | Кронштейн |
Загрузка ...
|
|
| СМД7-1536 | СМД7-1536 | Болт поворотного угольника |
Загрузка ...
|
|
| Э09-161-000.1 | Э09-161-000.1 | Многоступенчатый топливный фильтр 2СТФ-3 |
Загрузка ...
|
|
| В12.80.16.001 | В12.80.16.001 | Насос топливный ЛСТН 49010 |
Загрузка ...
|
|
| 14-1540 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| 14-1598 | 14-1598 | Планка зажима |
Загрузка ...
|
|
| 14-1547-1 | 14-1547-1 | Пластина |
Загрузка ...
|
|
| 14-1562 | 14-1562 | Пробка |
Загрузка ...
|
|
| СМД7-1539А | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 14-1567 | 14-1567 | Прокладка |
Загрузка ...
|
|
| 14-1571 | 14-1571 | Прокладка |
Загрузка ...
|
|
| 14-1572 | 14-1572 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
