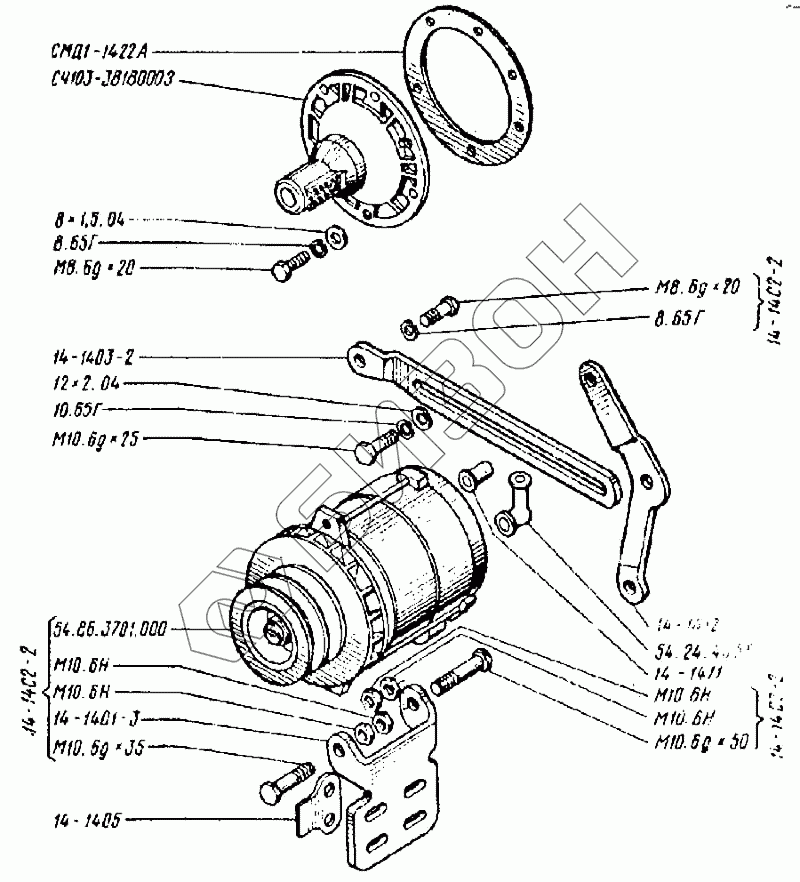

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Установка генератора и счетчика моточасов
14-1411
8х1,5.04
8.65Г
8.65Г
12х2.04
10.65Г
14-1405
СЧ103-3818000Э
СМД1-1422А
14-1403-2
54.24.445Б
М10.6gх25
14-1412
14-14С2-2
14-14С2-2
14-14С2-2
14-1401-3
54.86.3701.000
М10.6Н
М10.6Н
М10.6Н
М10.6Н
М8.6gх20
М8.6gх20
М10.6gх50
М10.6gх35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14-1411 | 14-1411 | Наконечник изоляционный |
Загрузка ...
|
|
| 8х1,5.04 | 8х1,5.04 | Шайба |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12х2.04 | 12х2.04 | Шайба |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14-1405 | 14-1405 | Шайба |
Загрузка ...
|
|
| СЧ103-3818000Э | СЧ103-3818000Э | Счетчик моточасов |
Загрузка ...
|
|
| СМД1-1422А | СМД1-1422А | Прокладка |
Загрузка ...
|
|
| 14-1403-2 | 14-1403-2 | Натяжитель |
Загрузка ...
|
|
| 54.24.445Б | 54.24.445Б | Наконечник изоляционный |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| 14-1412 | 14-1412 | Кронштейн натяжителя |
Загрузка ...
|
|
| 14-14С2-2 | 14-14С2-2 | Кронштейн генератора в сборе |
Загрузка ...
|
|
| 14-1401-3 | 14-1401-3 | Кронштейн генератора |
Загрузка ...
|
|
| 54.86.3701.000 | 54.86.3701.000 | Генератор |
Загрузка ...
|
|
| М10.6Н | М10.6Н | Гайка |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| М10.6gх50 | М10.6gх50 | Болт |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
