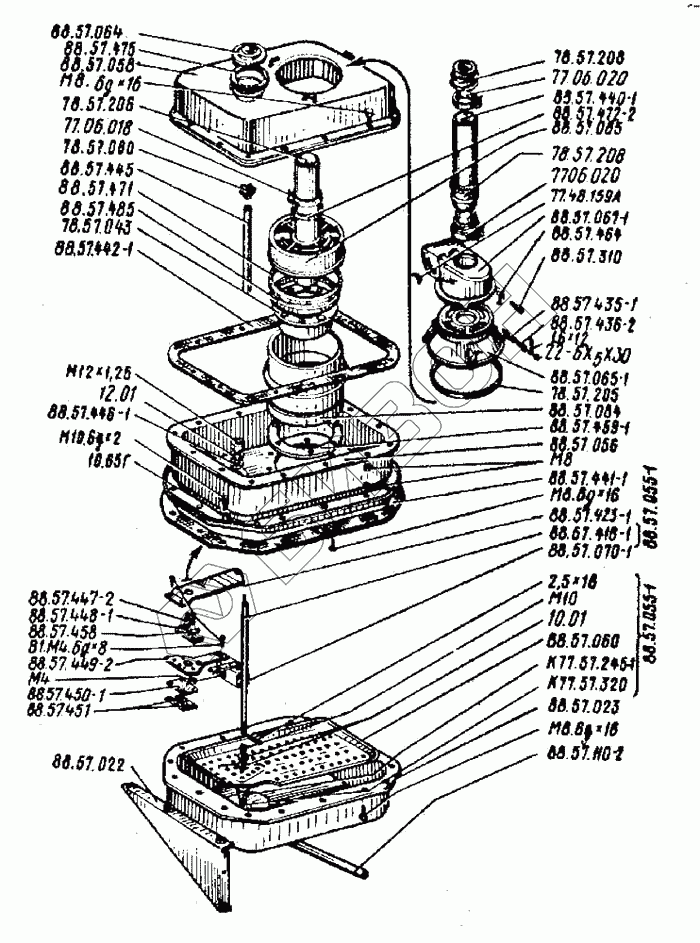

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Установка вентиляционная
78.57.206
88.57.056
88.57.058
88.57.070-1
К77.57.245-1
88.57.441-1
88.57.442-1
88.57.446-1
88.57.459-1
88.57.471
88.57.475
88.57.436-2
88.57.060
88.57.060
88.57.464
88.57.416-1
88.57.055-1
88.57.055-1
88.57.023
88.57.440-1
88.57.445
88.57.310
77.06.020
77.06.020
77.06.018
88.57.458
10.01
12.01
10.65Г
88.57.110-2
1.6х12
2.5х16
88.57.447-2
88.57.448-1
М10.6gх20
В1М4.6gх8
78.57.043
М4
М8
М10
М12х1,25
К77.57.320
77.48.159А
88.57.435-1
88.57.085
М8.6gх16
М8.6gх16
М8.6gх16
88.57.065-1
78.57.205
88.57.472-2
88.57.485
78.57.449-2
88.57.084
88.57.022
88.57.423-1
88.57.064
78.57.208
78.57.208
22-6Х5х30
88.57.067-1
88.57.451
88.57.450-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.57.206 | 78.57.206 | Труба |
Загрузка ...
|
|
| 88.57.056 | 88.57.056 | Половина бака |
Загрузка ...
|
|
| 88.57.058 | 88.57.058 | Половина бака |
Загрузка ...
|
|
| 88.57.070-1 | 88.57.070-1 | Поплавок |
Загрузка ...
|
|
| К77.57.245-1 | К77.57.245-1 | Пробка |
Загрузка ...
|
|
| 88.57.441-1 | 88.57.441-1 | Прокладка |
Загрузка ...
|
|
| 88.57.442-1 | 88.57.442-1 | Прокладка |
Загрузка ...
|
|
| 88.57.446-1 | 88.57.446-1 | Прокладка |
Загрузка ...
|
|
| 88.57.459-1 | 88.57.459-1 | Прокладка |
Загрузка ...
|
|
| 88.57.471 | 88.57.471 | Прокладка |
Загрузка ...
|
|
| 88.57.475 | 88.57.475 | Прокладка |
Загрузка ...
|
|
| 88.57.436-2 | 88.57.436-2 | Пружина |
Загрузка ...
|
|
| 88.57.060 | 88.57.060 | Решетка |
Загрузка ...
|
|
| 88.57.464 | 88.57.464 | Скоба |
Загрузка ...
|
|
| 88.57.416-1 | 88.57.416-1 | Стержень |
Загрузка ...
|
|
| 88.57.055-1 | 88.57.055-1 | Стержень с решеткой |
Загрузка ...
|
|
| 88.57.023 | 88.57.023 | Поддон |
Загрузка ...
|
|
| 88.57.440-1 | 88.57.440-1 | Труба |
Загрузка ...
|
|
| 88.57.445 | 88.57.445 | Трубка |
Загрузка ...
|
|
| 88.57.002-2 | 88.57.002-2 | Установка вентиляционная |
Загрузка ...
|
|
| 88.57.310 | 88.57.310 | Фиксатор |
Загрузка ...
|
|
| 77.06.020 | 77.06.020 | Хомут стяжной |
Загрузка ...
|
|
| 77.06.018 | 77.06.018 | Хомутик стяжной |
Загрузка ...
|
|
| 88.57.458 | 88.57.458 | Шайба |
Загрузка ...
|
|
| 6.01 | 6.01 | Шайба |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 88.57.110-2 | 88.57.110-2 | Шланг сливной |
Загрузка ...
|
|
| 1.6х12 | 1.6х12 | Шплинт |
Загрузка ...
|
|
| 2.5х16 | 2.5х16 | Шплинт |
Загрузка ...
|
|
| 88.57.447-2 | 88.57.447-2 | Штуцер |
Загрузка ...
|
|
| 88.57.448-1 | 88.57.448-1 | Клапан |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| 88.57.024 | 88.57.024 | Вентилятор |
Загрузка ...
|
|
| В1М4.6gх8 | В1М4.6gх8 | Винт |
Загрузка ...
|
|
| 78.57.043 | 78.57.043 | Воздуховод |
Загрузка ...
|
|
| 78.57.041 | 78.57.041 | Воздухоочиститель |
Загрузка ...
|
|
| М4 | М4 | Гайка |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| М10 | М10 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М12х1,25 | М12х1,25 | Гайка |
Загрузка ...
|
|
| К77.57.320 | К77.57.320 | Гайка пробки |
Загрузка ...
|
|
| 77.48.159А | 77.48.159А | Гайка-барашек |
Загрузка ...
|
|
| 88.57.435-1 | 88.57.435-1 | Защелка |
Загрузка ...
|
|
| 88.57.085 | 88.57.085 | Кассета |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 88.57.065-1 | 88.57.065-1 | Кожух |
Загрузка ...
|
|
| 78.57.205 | 78.57.205 | Кольцо |
Загрузка ...
|
|
| 88.57.472-2 | 88.57.472-2 | Кольцо |
Загрузка ...
|
|
| 88.57.485 | 88.57.485 | Кольцо |
Загрузка ...
|
|
| 78.57.449-2 | 78.57.449-2 | Коромысло |
Загрузка ...
|
|
| 88.57.084 | 88.57.084 | Корпус |
Загрузка ...
|
|
| 88.57.022 | 88.57.022 | Кронштейн |
Загрузка ...
|
|
| 88.57.423-1 | 88.57.423-1 | Кронштейн |
Загрузка ...
|
|
| 88.57.064 | 88.57.064 | Крышка |
Загрузка ...
|
|
| 78.57.208 | 78.57.208 | Манжета |
Загрузка ...
|
|
| 78.57.060 | 78.57.060 | Маховичок |
Загрузка ...
|
|
| 22-6Х5х30 | 22-6Х5х30 | Ось |
Загрузка ...
|
|
| 88.57.067-1 | 88.57.067-1 | Патрубок |
Загрузка ...
|
|
| 88.57.451 | 88.57.451 | Планка |
Загрузка ...
|
|
| 88.57.450-1 | 88.57.450-1 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
