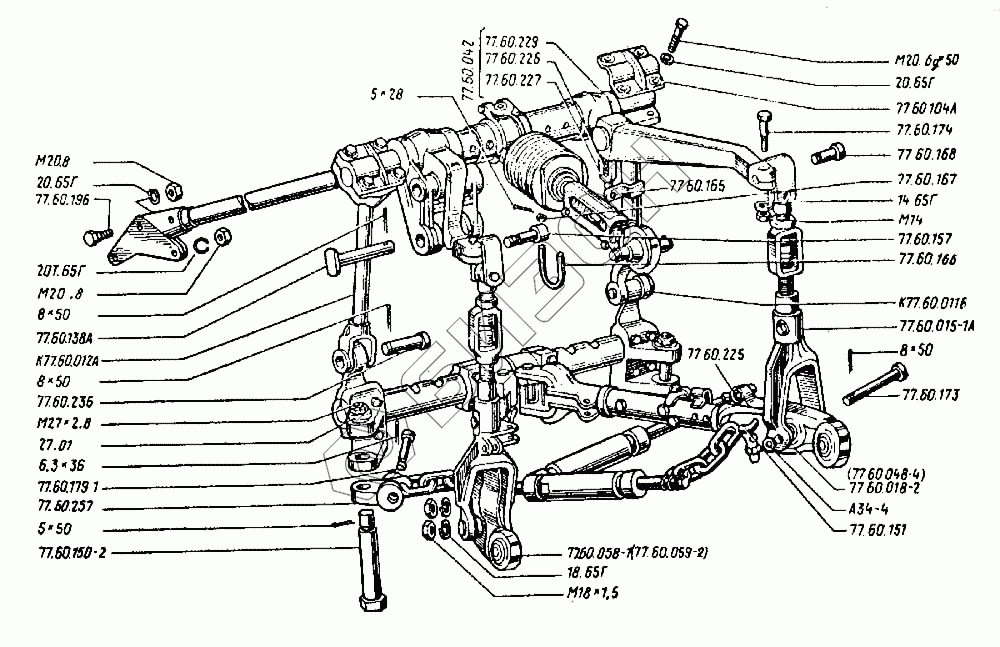

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Устройство навесное заднее. Стойки и тяги

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
77.60.166
77.60.229
77.60.257
К77.60.011Б
К77.60.012А
77.60.151
77.60.042
77.60.018-2
77.60.048-4
77.60.058-1
77.60.059-2
77.60.225
А34-4
14.65Г
18.65Г
20.65Г
20.65Г
20Т.65Г
27.01
5х50
5х28
6.3х36
8х50
8х50
8х50
77.60.226
77.60.196
М20.6gх50
77.60.227
77.60.167
М27х2.8
М20.8
М20.8
М18х1,5
М14
77.60.104А
77.60.174
77.60.138А
77.60.150-2
77.60.165
77.60.168
77.60.173
77.60.179-1
77.60.236
77.60.157
77.60.015-1А
Позиция на иллюстрации Заводской номер детали Название детали Цена
77.60.166 77.60.166 Фиксатор
Загрузка ...
77.60.229 77.60.229 Серьга
Загрузка ...
77.60.257 77.60.257 Серьга
Загрузка ...
К77.60.011Б К77.60.011Б Стойка
Загрузка ...
К77.60.012А К77.60.012А Стойка
Загрузка ...
77.60.151 77.60.151 Стремянка
Загрузка ...
77.60.042 77.60.042 Стяжка
Загрузка ...
77.60.018-2 77.60.018-2 Тяга
Загрузка ...
77.60.048-4 77.60.048-4 Тяга
Загрузка ...
77.60.058-1 77.60.058-1 Тяга
Загрузка ...
77.60.059-2 77.60.059-2 Тяга
Загрузка ...
77.60.225 77.60.225 Рым-болт
Загрузка ...
А34-4 А34-4 Шайба
Загрузка ...
14.65Г 14.65Г Шайба
Загрузка ...
18.65Г 18.65Г Шайба ГОСТ 6402-70
Загрузка ...
20.65Г 20.65Г Шайба ГОСТ 6402-70
Загрузка ...
20Т.65Г 20Т.65Г Шайба ГОСТ 6402-70
Загрузка ...
27.01 27.01 Шайба
Загрузка ...
5х50 5х50 Шплинт
Загрузка ...
5х28 5х28 Шплинт
Загрузка ...
6.3х36 6.3х36 Шплинт
Загрузка ...
8х50 8х50 Шплинт
Загрузка ...
77.60.226 77.60.226 Муфта
Загрузка ...
77.60.196 77.60.196 Болт
Загрузка ...
М20.6gх50 М20.6gх50 Болт
Загрузка ...
77.60.227 77.60.227 Вилка
Загрузка ...
77.60.167 77.60.167 Гайка фиксатора
Загрузка ...
М27х2.8 М27х2.8 Гайка
Загрузка ...
М20.8 М20.8 Гайка
Загрузка ...
М18х1,5 М18х1,5 Гайка
Загрузка ...
М14 М14 Гайка
Загрузка ...
М20.6Н М20.6Н Гайка
Загрузка ...
77.60.104А 77.60.104А Крышка
Загрузка ...
77.60.174 77.60.174 Болт рычагов
Загрузка ...
77.60.138А 77.60.138А Палец рычага штока
Загрузка ...
77.60.150-2 77.60.150-2 Шайба упорная
Загрузка ...
77.60.165 77.60.165 Палец серьги раскоса
Загрузка ...
77.60.168 77.60.168 Палец рычага малый
Загрузка ...
77.60.173 77.60.173 Палец рычагов нижний
Загрузка ...
77.60.179-1 77.60.179-1 Палец
Загрузка ...
77.60.236 77.60.236 Палец
Загрузка ...
77.60.042Р 77.60.042Р Палец прицепной скобы
Загрузка ...
77.60.157 77.60.157 Палец рычага
Загрузка ...
77.60.015-1А 77.60.015-1А Раскос в сборе
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
