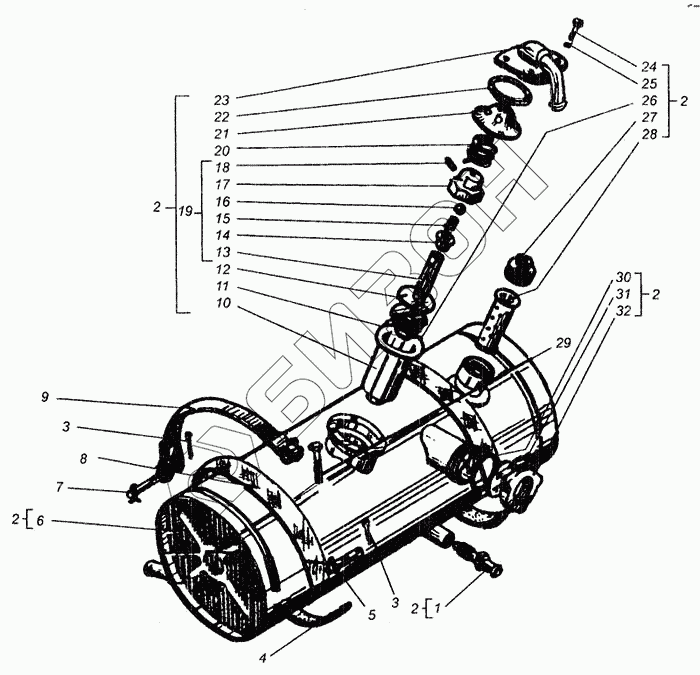

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Бак масляный
1
2
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.63.002-5 | 88.63.002-5 | Бак масляный |
Загрузка ...
|
|
| 1 | Штуцер 12/2 ГОСТ 15872-70 | Штуцер 12/2 ГОСТ 15872-70 |
Загрузка ...
|
|
| 2 | 88.63.051-5 | Бак |
Загрузка ...
|
|
| 3 | 4х22.016 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 4 | 88.63.113 | Подкладка под бак |
Загрузка ...
|
|
| 5 | 88.63.222 | Сухарь |
Загрузка ...
|
|
| 6 | 88.63.052-5 | Корпус |
Загрузка ...
|
|
| 7 | 77.40.133 | Палец большой |
Загрузка ...
|
|
| 8 | 88.63.112 | Подкладка под ленту |
Загрузка ...
|
|
| 9 | 88.63.018 | Лента |
Загрузка ...
|
|
| 10 | 77.63.016-1 | Корпус фильтра |
Загрузка ...
|
|
| 11 | 54.57.020-А | Элемент фильтрующий |
Загрузка ...
|
|
| 12 | 54.57.135 | Шайба отражательная |
Загрузка ...
|
|
| 13 | 88.63.033 | Труба фильтра |
Загрузка ...
|
|
| 14 | 54.57.128-1 | Стаканчик пружины |
Загрузка ...
|
|
| 15 | 77.63.127 | Пружина |
Загрузка ...
|
|
| 16 | Шар 15.081 ммН ГОСТ 3722-60 | Шар 15.081 ммН ГОСТ 3722-60 |
Загрузка ...
|
|
| 17 | 54.57.127-А | Корпус клапана |
Загрузка ...
|
|
| 18 | М4-6gх6.58.016 | Винт ГОСТ 1476-75 |
Загрузка ...
|
|
| 19 | 54.57.021-А | Труба фильтра с клапаном |
Загрузка ...
|
|
| 20 | 88.63.216 | Пружина |
Загрузка ...
|
|
| 21 | 88.63.218 | Отражатель |
Загрузка ...
|
|
| 22 | 085-095-58-2-2 | Кольцо резиновое |
Загрузка ...
|
|
| 23 | 88.63.032 | Трубка сливная задняя |
Загрузка ...
|
|
| 24 | М8-6gх25.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 88.63.217 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 88.63 017 | Пробка фильтра |
Загрузка ...
|
|
| 28 | 77.63.017 | Фильтр в сборе |
Загрузка ...
|
|
| 29 | М10-6gх100.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 30 | 77.38.107-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | К77.63.208 | Стекло масломерное |
Загрузка ...
|
|
| 32 | К77.63.207 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
