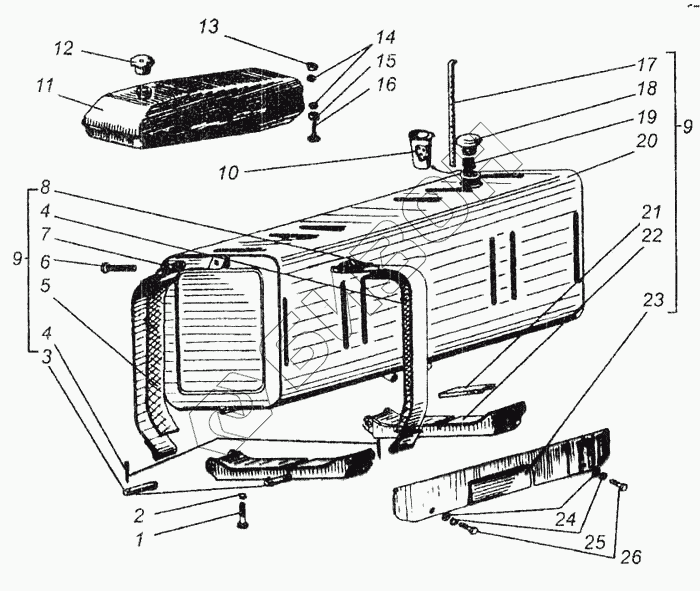

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Баки топливные
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.50.003 | 88.50.003 | Баки топливные |
Загрузка ...
|
|
| 1 | М12-6gх70.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 2 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 77.50.121 | Палец бугеля |
Загрузка ...
|
|
| 4 | Шплинт 3,2х20 ГОСТ 397-79 | Шплинт 3,2х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | 77.50.107 | Прокладка бугеля задняя |
Загрузка ...
|
|
| 6 | М10-6gх90.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 7 | 88.50.024 | Лент короткая |
Загрузка ...
|
|
| 8 | 88.50.023 | Лента длинная |
Загрузка ...
|
|
| 9 | 88.50.021 | Бак |
Загрузка ...
|
|
| 10 | Фильтр 160 ГОСТ 15870-70 | Фильтр 160 ГОСТ 15870-70 |
Загрузка ...
|
|
| 11 | 88.50.014 | Бачок |
Загрузка ...
|
|
| 12 | 54.50.045 | Пробка бачка в сборе |
Загрузка ...
|
|
| 13 | М8.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 88.57.279 | Шайба |
Загрузка ...
|
|
| 15 | 8.01 | Шайба |
Загрузка ...
|
|
| 16 | М8-6gх20.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | Линейка мерная 535 ГОСТ 15871-70 | Линейка мерная 535 ГОСТ 15871-70 |
Загрузка ...
|
|
| 18 | Крышка 83,4 ГОСТ 15868-70 | Крышка 83,4 ГОСТ 15868-70 |
Загрузка ...
|
|
| 19 | 77.50.147-1 | Пружина |
Загрузка ...
|
|
| 20 | 88.50.022 | Корпус |
Загрузка ...
|
|
| 21 | 77.50.109-Б | Прокладка под бак задняя |
Загрузка ...
|
|
| 22 | 88.50.025 | Кронштейн |
Загрузка ...
|
|
| 23 | 88.50.026 | Облицовка |
Загрузка ...
|
|
| 24 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | М10-6gх20.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
