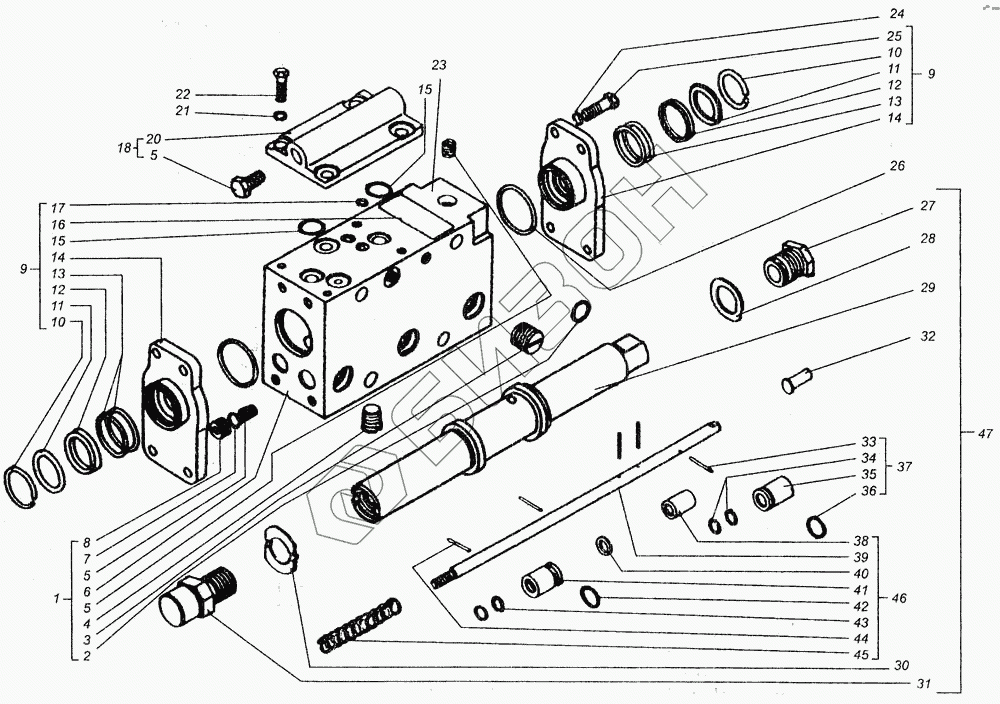

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Гидроусилитель
1
2
3
4
5
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
20
21
22
23
24
25
26
27
28
29
30
31
32
34
37
38
39
40
41
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.72А.011-1А | 77.72А.011-1А | Гидроусилитель |
Загрузка ...
|
|
| 1 | 77.72А.012-3 | Корпус гидроусилителя |
Загрузка ...
|
|
| 2 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 77.72А.125-1 | Заглушка |
Загрузка ...
|
|
| 4 | Пробка ГОСТ 12720-67 | Пробка ГОСТ 12720-67 |
Загрузка ...
|
|
| 5 | Пробка ГОСТ 12720-67 | Пробка ГОСТ 12720-67 |
Загрузка ...
|
|
| 6 | 77.72А.101-3 | Корпус гидроусилителя |
Загрузка ...
|
|
| 7 | 012-016-25 2-2 | Кольца ГОСТ 9833-73 |
Загрузка ...
|
|
| 8 | 77.72А.107 | Заглушка |
Загрузка ...
|
|
| 9 | 77.72А.018-1 | Крышка в сборе |
Загрузка ...
|
|
| 10 | 1Б40 | Кольцо |
Загрузка ...
|
|
| 11 | 77.72А.131 | Шайба чистика |
Загрузка ...
|
|
| 12 | 77.72А.130 | Чистик |
Загрузка ...
|
|
| 13 | 032-040-46-1-2 | Кольцо |
Загрузка ...
|
|
| 14 | 77.72А.103-2 | Крышка |
Загрузка ...
|
|
| 15 | 014-018-25-2-2 | Кольцо |
Загрузка ...
|
|
| 16 | СТТТИ 4-2.50-74 | Табличка 63х25 |
Загрузка ...
|
|
| 17 | 008-012-25-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 18 | 77.72А.015-1 | Крышка корпуса |
Загрузка ...
|
|
| 20 | 77.72А.110-1 | Крышка корпуса |
Загрузка ...
|
|
| 21 | 8 65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | М8.6gх25.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | АМ-2,5 | Заклепка |
Загрузка ...
|
|
| 24 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | М10-6gх30 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | 052-056-36-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 27 | 77.72А.203-3 | Наконечник верхний |
Загрузка ...
|
|
| 28 | 77.72А.268-1 | Шайба |
Загрузка ...
|
|
| 29 | 77.72А.102-1 | Поршень |
Загрузка ...
|
|
| 30 | 77.72А.265-2 | Шайба стопорная нижняя |
Загрузка ...
|
|
| 31 | 77.72А.205-3 | Наконечник нижний |
Загрузка ...
|
|
| 32 | 77.72А.202-2 | Палец нажимной |
Загрузка ...
|
|
| 34 | 010-014-25-1-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 37 | 77.72А.019 | Обойма |
Загрузка ...
|
|
| 38 | 77.72А.104-1 | Золотник |
Загрузка ...
|
|
| 39 | 77.72А.105-2 | Стержень золотника |
Загрузка ...
|
|
| 40 | 77.72А.115 | Шайба |
Загрузка ...
|
|
| 41 | 77.72А.111-1 | Обойма |
Загрузка ...
|
|
| 44 | 77.72А.116 | Штифт |
Загрузка ...
|
|
| 45 | 77.72А.106-1А | Пружина |
Загрузка ...
|
|
| 46 | 77.72А.017 | Стержень золотника |
Загрузка ...
|
|
| 47 | 77.72А.016 | Поршень в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
