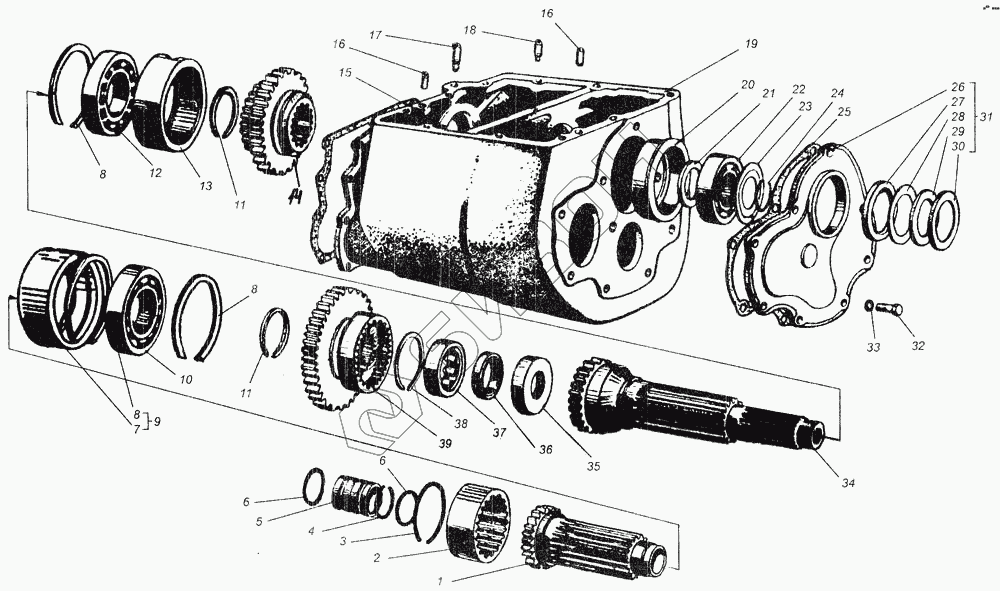

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Ходоуменьшитель. Вал ведущий
1
2
3
3
4
5
6
6
7
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.52.208-1 | Вал ведомый |
Загрузка ...
|
|
| 2 | 77.52.229-1 | Муфта соединительная |
Загрузка ...
|
|
| 3 | 2В120 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 3 | 77.52.268 | Кольцо |
Загрузка ...
|
|
| 4 | 77.52266 | Кольцо |
Загрузка ...
|
|
| 5 | 77.52.264 | Втулка уплотнения |
Загрузка ...
|
|
| 6 | 77.55.145-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 77.52.227-2 | Стакан подшипника |
Загрузка ...
|
|
| 9 | 77.52.042 | Стакан с кольцом |
Загрузка ...
|
|
| 10 | 213 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 11 | 2В65 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 12 | 32213 КМ | Подшипник (65х120х23) ГОСТ 8338-75 |
Загрузка ...
|
|
| 13 | 77.52.220-1 | Стакан подшипника |
Загрузка ...
|
|
| 14 | 77.52.209 | Блок шестерен ведущего вала |
Загрузка ...
|
|
| 15 | 77.55.190 | Прокладка корпуса увеличителя крутящего момента |
Загрузка ...
|
|
| 16 | 77.38.287 | Штифт |
Загрузка ...
|
|
| 17 | 77.52.228 | Штифт установочный |
Загрузка ...
|
|
| 18 | 77.52.221 | Штифт установочный |
Загрузка ...
|
|
| 19 | 77.52.201-1 | Корпус |
Загрузка ...
|
|
| 20 | 77.52.218 | Стакан подшипника |
Загрузка ...
|
|
| 21 | 77.52.217 | Кольцо упорное |
Загрузка ...
|
|
| 22 | 311 | Шарикоподшипник радиальный однорядный |
Загрузка ...
|
|
| 23 | К77.58.104 | Шайба маслоотбойная |
Загрузка ...
|
|
| 24 | 77.55.229 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | 77.52.225-1 | Прокладка |
Загрузка ...
|
|
| 26 | 77.52.203-2А | Крышка передняя |
Загрузка ...
|
|
| 27 | Манжета 1.1-70х95-2 ГОСТ 8752-79 | Манжета 1.1-70х95-2 ГОСТ 8752-79 |
Загрузка ...
|
|
| 28 | 77.31.106 | Кольцо дистанционное |
Загрузка ...
|
|
| 29 | 77.31.113 | Обойма |
Загрузка ...
|
|
| 30 | СП-93-69-10 | Кольцо ГОСТ6308-71 |
Загрузка ...
|
|
| 31 | 77.52.038-1 | Крышка передняя |
Загрузка ...
|
|
| 32 | М10.6gх40.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 33 | 10.65Г. 05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 77.52.031-1 | Вал ведущий |
Загрузка ...
|
|
| 35 | 77.52.267 | Кольцо сальника |
Загрузка ...
|
|
| 36 | 1.1-45х65-2 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 37 | 292208К | Подшипник ГОСТ 5377-79 |
Загрузка ...
|
|
| 38 | 2В80 | Кольцо ГОСТ 13941-68 |
Загрузка ...
|
|
| 39 | 77.52.216-1 | Шестерня ведомого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
