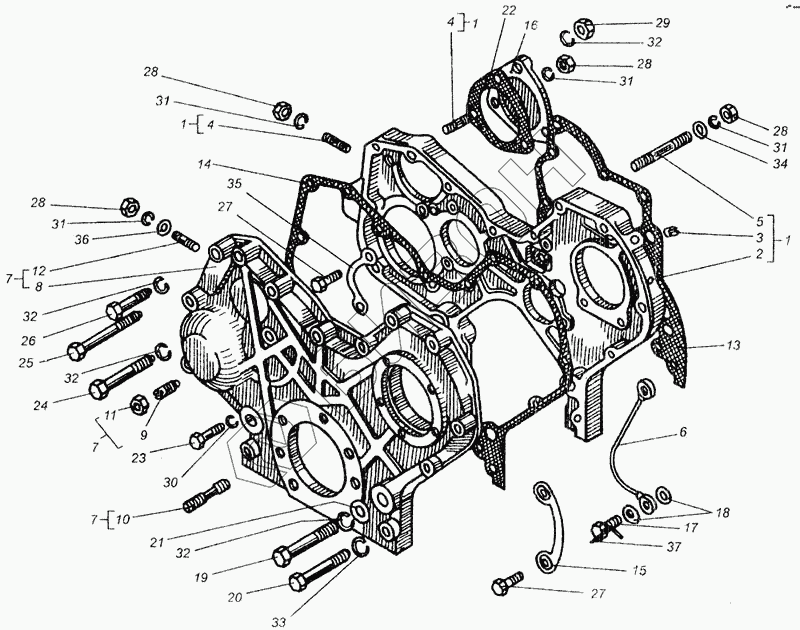

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Картер шестерен
1
1
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
28
29
30
31
31
31
31
32
32
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СМД14-02С2 | Картер шестерен |
Загрузка ...
|
|
| 2 | 14-0201 | Картер шестерен |
Загрузка ...
|
|
| 3 | Пробка КГ 1/8" | Пробка КГ 1/8" |
Загрузка ...
|
|
| 4 | М10-То3/6gх28.56.016 | Шпилька ГОСТ 22036-76 |
Загрузка ...
|
|
| 5 | М10-То3/6gх90.56.016 | Шпилька ГОСТ 22036-76 |
Загрузка ...
|
|
| 6 | 14-02С4 | Трубка подхода смазки |
Загрузка ...
|
|
| 7 | 14-02С6 | Крышка картера шестерен |
Загрузка ...
|
|
| 8 | 14-0202 | Крышка картера |
Загрузка ...
|
|
| 9 | СМД7-0209 | Винт упорный |
Загрузка ...
|
|
| 10 | 14-0223-2 | Шпилька |
Загрузка ...
|
|
| 11 | 14-0226 | Гайка |
Загрузка ...
|
|
| 12 | М10-То3/6gх28.56.016 | Шпилька ГОСТ 22036-76 |
Загрузка ...
|
|
| 13 | СМД1-0204 | Прокладка |
Загрузка ...
|
|
| 14 | 14-0205 | Прокладка |
Загрузка ...
|
|
| 15 | СМД1-0207 | Шайба замковая |
Загрузка ...
|
|
| 16 | 14-0213 | Крышка |
Загрузка ...
|
|
| 17 | СМД7-0215-2 | Болт зажимной |
Загрузка ...
|
|
| 18 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 19 | СМД14-0218 | Болт |
Загрузка ...
|
|
| 20 | СМД14-0219 | Болт |
Загрузка ...
|
|
| 21 | СМД14-0220 | Шайба |
Загрузка ...
|
|
| 22 | СМД1-1327 | Прокладка привода |
Загрузка ...
|
|
| 23 | М8-6gх45.56.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 24 | М12-6gх90.56.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 25 | М12-6gх100.56.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 26 | 4М12-6gх60.56.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 27 | М12-6gх30.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 29 | М12-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 30 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 10х1,5.04.05 | Шайба ГОСТ 10450-78 |
Загрузка ...
|
|
| 35 | Ш3-13х98 | Шайба замковая |
Загрузка ...
|
|
| 36 | ШШ-11 | Шайба |
Загрузка ...
|
|
| 37 | 1,2-0-4,L=115 | Проволока ГОСТ 3282-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
