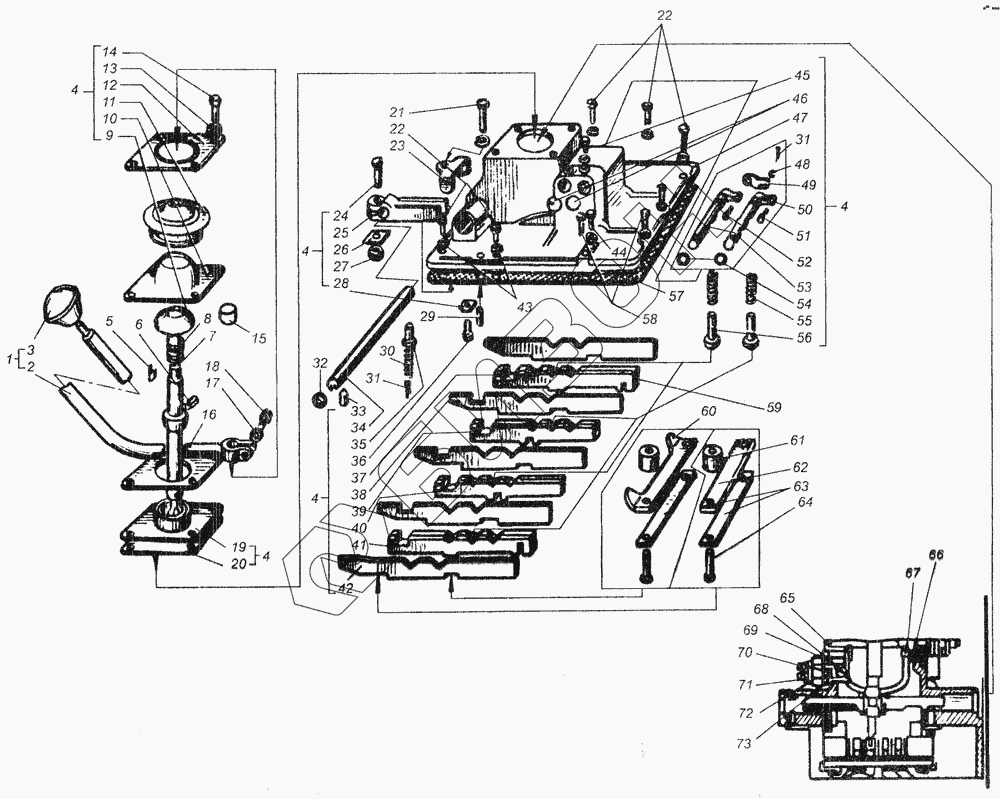

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Коробка передач
1
2
3
4
4
4
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78Х.37 002 | 78Х.37 002 | Коробка передач |
Загрузка ...
|
|
| 78.37 002 | 78.37 002 | Коробка передач |
Загрузка ...
|
|
| 88А.37.002 | 88А.37.002 | Коробка передач |
Загрузка ...
|
|
| 78Р.37.002 | 78Р.37.002 | Коробка передач под реверс-редуктор |
Загрузка ...
|
|
| 1 | 73.37.011 | Рычаг |
Загрузка ...
|
|
| 1 | 85.37 010 | Вал первичный |
Загрузка ...
|
|
| 2 | 73.37.104 | Рычаг |
Загрузка ...
|
|
| 3 | А13.04 000-А | Рукоятка |
Загрузка ...
|
|
| 4 | 78.37 012 | Крышка коробки |
Загрузка ...
|
|
| 4 | К77.37.012-4А | Крышка коробки под реверс-редуктор |
Загрузка ...
|
|
| 5 | Шпонка 5х9 ГОСТ 24071-80 | Шпонка 5х9 ГОСТ 24071-80 |
Загрузка ...
|
|
| 6 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 7 | К77.37.128-1 | Рычаг |
Загрузка ...
|
|
| 8 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 9 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 10 | 77.37.120 | Колпак |
Загрузка ...
|
|
| 11 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 12 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| 13 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | М10.6gх35.58.016 | Болт |
Загрузка ...
|
|
| 15 | 77.37.243 | Втулка |
Загрузка ...
|
|
| 16 | 78.37 104 | Рычаг |
Загрузка ...
|
|
| 17 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | М12.6gх35 58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | 77.37.113-1 | Фланец крышки коробки передач |
Загрузка ...
|
|
| 20 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
|
| 21 | М12.6gх70.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 22 | М12.6gх40.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | 77.37.171-1 | Ушко |
Загрузка ...
|
|
| 24 | 77 37.210 | Болт стопорный |
Загрузка ...
|
|
| 25 | 77 37.102-А | Вилка |
Загрузка ...
|
|
| 26 | 77.37.207 | Пластина отгибная |
Загрузка ...
|
|
| 27 | М12х1,25.8.016 | Гайка ГОСТ5916-70 |
Загрузка ...
|
|
| 28 | 77 37.216 | Пластина отгибная |
Загрузка ...
|
|
| 29 | 77.38.287 | Штифт |
Загрузка ...
|
|
| 30 | 77.37.206 | Пружина фиксатора |
Загрузка ...
|
|
| 31 | Шплинт 3,2х18 ГОСТ 397-79 | Шплинт 3,2х18 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | Заглушка 22-08кп ГОСТ 3111-67 | Заглушка 22-08кп ГОСТ 3111-67 |
Загрузка ...
|
|
| 33 | 7737.213 | Винт стопорный |
Загрузка ...
|
|
| 34 | 77.37.144 | Валик переключения |
Загрузка ...
|
|
| 35 | 77.37.221 | Фиксатор |
Загрузка ...
|
|
| 36 | М8.6gх16.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | 77.37.178 | Планка переключения вилок VII передачи и заднего хода |
Загрузка ...
|
|
| 38 | 77.37.135 | Планка разделительная |
Загрузка ...
|
|
| 39 | 77.37.164 | Планка переключения вилки V и VI передач |
Загрузка ...
|
|
| 40 | 77.37.177 | Планка переключения вилки III и IV передач |
Загрузка ...
|
|
| 41 | 77.37.176 | Планка переключения вилки I и II передач |
Загрузка ...
|
|
| 42 | 77 37 134 | Планка боковая |
Загрузка ...
|
|
| 43 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | М10.6gх25.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | 77.37.218 | Болт стопорный |
Загрузка ...
|
|
| 46 | Заглушка 28-08кп ГОСТ 3111 -67 | Заглушка 28-08кп ГОСТ 3111 -67 |
Загрузка ...
|
|
| 47 | 77.37.101-1 | Крышка |
Загрузка ...
|
|
| 48 | 10.01.013 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 49 | 77.37.162 | Серьга |
Загрузка ...
|
|
| 50 | 77.37.161 | Валик блокировки задний |
Загрузка ...
|
|
| 51 | 77.37.166 | Палец валика блокировки заднего |
Загрузка ...
|
|
| 52 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| 53 | 77.37.160 | Валик блокировки передний |
Загрузка ...
|
|
| 54 | 77.37.143-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 55 | 54.37.408 | Пружина стопора |
Загрузка ...
|
|
| 56 | 77.37.163 | Фиксатор |
Загрузка ...
|
|
| 57 | 77.37.145-А | Прокладка |
Загрузка ...
|
|
| 58 | М12.6gх45.58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 59 | К77.37.125 | Планка переключения под реверс-редуктор |
Загрузка ...
|
|
| 60 | 77.37.244 | Планка |
Загрузка ...
|
|
| 61 | 77.37.211 | Втулка распорная |
Загрузка ...
|
|
| 62 | 77.37.133 | Планка опорная |
Загрузка ...
|
|
| 63 | 77.37.212-А | Пластина отгибная |
Загрузка ...
|
|
| 64 | М10.6gх50х58.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 65 | 77.37.236 | Ось |
Загрузка ...
|
|
| 66 | 77.37.235 | Рамка |
Загрузка ...
|
|
| 67 | 77.37.237 | Винт оси рамки |
Загрузка ...
|
|
| 68 | Шарик БУ 14 мм ГОСТ 3722-60 | Шарик БУ 14 мм ГОСТ 3722-60 |
Загрузка ...
|
|
| 69 | 77.37.239 | Втулка |
Загрузка ...
|
|
| 70 | 77.37.241 | Прокладка |
Загрузка ...
|
|
| 71 | 77.37.256 | Включатель света заднего хода |
Загрузка ...
|
|
| 72 | 77.37.240 | Планка стопорная |
Загрузка ...
|
|
| 73 | 77.37.238 | Шайба уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
