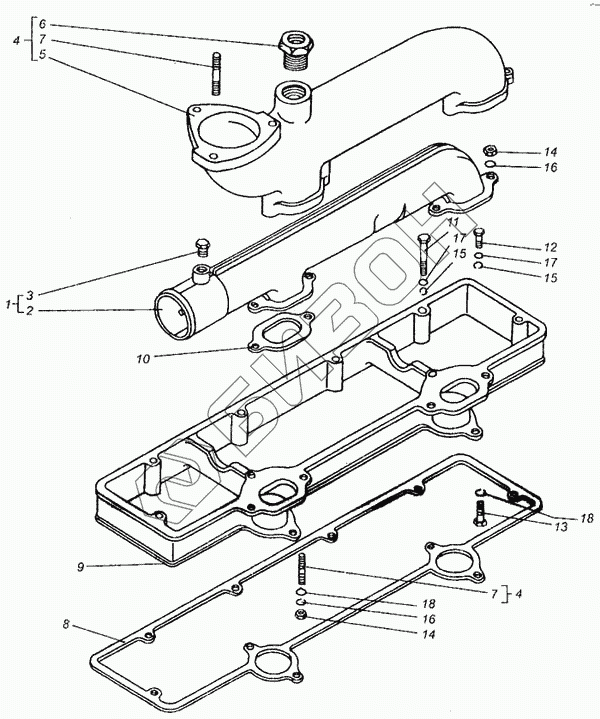

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Корпус

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 14Н-06С38-01 Коллектор впускной
Загрузка ...
2 14Н-06С17 Коллектор впускной
Загрузка ...
3 Пробка КГ 1/8" Пробка КГ 1/8"
Загрузка ...
4 17К-06С17-А Коллектор впускной
Загрузка ...
5 17К-0661-1 Коллектор впускной
Загрузка ...
6 20-1230 Втулка
Загрузка ...
7 М10-То/6gх28.56.016 Шпилька ГОСТ 22036-66
Загрузка ...
8 СМД9-0627 Прокладка
Загрузка ...
9 СМД9-0628 Корпус колпака головки
Загрузка ...
10 СМД1-0662 Прокладка впускного коллектора
Загрузка ...
11 М8-6gх60.56.016 Болт ГОСТ 7795-70
Загрузка ...
12 М8-6gх25.56.016 Болт ГОСТ 7796-70
Загрузка ...
13 М10-6gх30.56.016 Болт ГОСТ 7796-70
Загрузка ...
14 М10-6Н6.016 Гайка ГОСТ 2524-70
Загрузка ...
15 8.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
16 10.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
17 8х1,5.04.05 Шайба ГОСТ 10450-78
Загрузка ...
18 10х1,5.04.05 Шайба ГОСТ 10450-78
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
