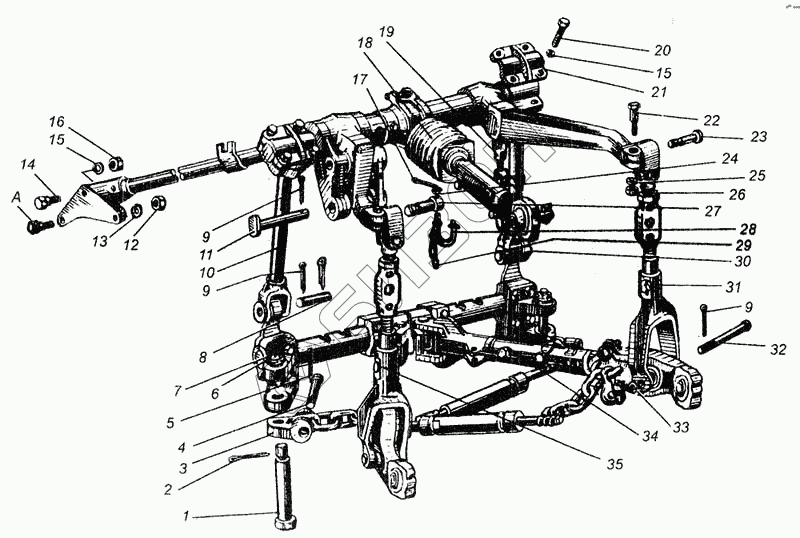

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Механизм навески
1
2
3
4
5
6
7
8
9
9
9
10
11
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М20х60.58.016 | М20х60.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 77.60.001 | 77.60.001 | Устройство навесное заднее |
Загрузка ...
|
|
| 1 | 77.60.150-2 | Шайба упорная |
Загрузка ...
|
|
| 2 | Шплинт 5х50 ГОСТ 397-79 | Шплинт 5х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | 77.60.126 | Серьга цепи |
Загрузка ...
|
|
| 4 | 77.60.179-1 | Палец |
Загрузка ...
|
|
| 5 | Шплинт 6,3х36 ГОСТ 397-79 | Шплинт 6,3х36 ГОСТ 397-79 |
Загрузка ...
|
|
| 6 | 27.01 | Шайба |
Загрузка ...
|
|
| 7 | М27х2.8.016 | Гайка ГОСТ 5935-73 |
Загрузка ...
|
|
| 8 | 77.60.236 | Палец |
Загрузка ...
|
|
| 9 | Шплинт 8х50 ГОСТ 397-79 | Шплинт 8х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | К77.60.012-А | Стойка |
Загрузка ...
|
|
| 11 | 77.60.138-А | Палец |
Загрузка ...
|
|
| 13 | 20Т.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | 77.60.196 | Болт |
Загрузка ...
|
|
| 14 | К77.60.106 | Болт |
Загрузка ...
|
|
| 15 | 20.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | М20.8.016 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 17 | Шплинт 5х28 ГОСТ 397-79 | Шплинт 5х28 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | 77.60.044 | Подъемник |
Загрузка ...
|
|
| 19 | 77.60.042 | Стяжка |
Загрузка ...
|
|
| 20 | М20Х50.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 77.60.104-А | Крышка |
Загрузка ...
|
|
| 22 | 77.60.174 | Болт рычагов |
Загрузка ...
|
|
| 23 | 77.60.168 | Палец рычага малый |
Загрузка ...
|
|
| 24 | 77.60.167 | Гайка фиксатора |
Загрузка ...
|
|
| 25 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | М14.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 77.60.157 | Палец рычага |
Загрузка ...
|
|
| 28 | 77.68.035 | Фиксатор |
Загрузка ...
|
|
| 29 | 77.60.188 | Цепочка фиксатора |
Загрузка ...
|
|
| 30 | К77.60.011-Б | Стойка |
Загрузка ...
|
|
| 31 | 77.60.045 | Раскос |
Загрузка ...
|
|
| 32 | 77.60.173 | Палец рычагов нижний |
Загрузка ...
|
|
| 33 | А34-4 | Шайба |
Загрузка ...
|
|
| 34 | 77.60.046 | Ось тяговая |
Загрузка ...
|
|
| 35 | 77.60.015-1А | Раскос в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
