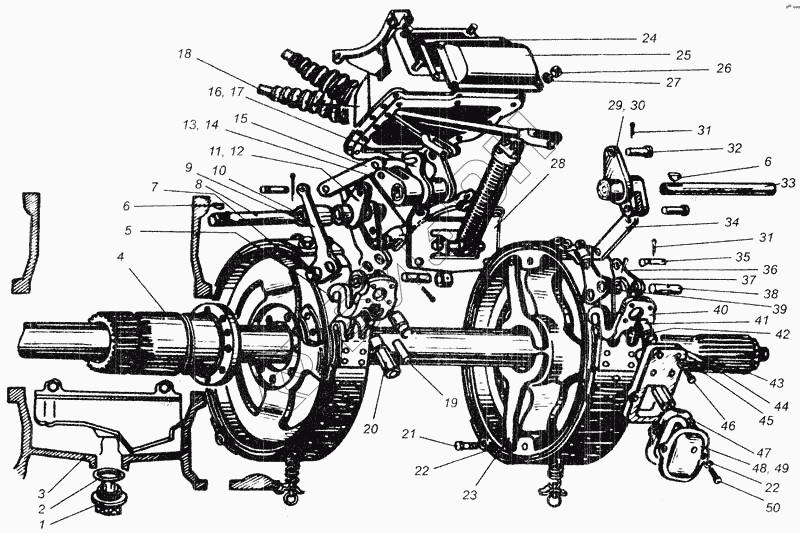

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Мост задний
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.38.001 | 78.38.001 | Мост задний |
Загрузка ...
|
|
| 1 | 77.37.019-А | Пробка с магнитом |
Загрузка ...
|
|
| 2 | 77.38.203 | Прокладка пробки |
Загрузка ...
|
|
| 3 | 77.38.021-1А | Корпус трансмиссии в сборе со шпильками |
Загрузка ...
|
|
| 4 | 77.38.104 | Шестерня солнечная |
Загрузка ...
|
|
| 5 | 77.38.205-Б | Кронштейн |
Загрузка ...
|
|
| 6 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 7 | 77.38.181-1 | Палец тормозной ленты |
Загрузка ...
|
|
| 8 | К77.38.113 | Ось малая |
Загрузка ...
|
|
| 9 | 77.38.216 | Рычаг двуплечий длинный |
Загрузка ...
|
|
| 10 | К77.38.208 | Втулка распорная |
Загрузка ...
|
|
| 10 | 77.38.213-Б | Втулка распорная |
Загрузка ...
|
|
| 11 | 78.38.046 | Рычаг тормоза левый |
Загрузка ...
|
|
| 12 | 78.38.047 | Рычаг тормоза правый |
Загрузка ...
|
|
| 13 | К77.38.209-1 | Рычаг левый |
Загрузка ...
|
|
| 14 | К77.38.210-1 | Рычаг правый |
Загрузка ...
|
|
| 15 | 77.38.220 | Серьга планетарного тормоза |
Загрузка ...
|
|
| 16 | 77.38.034 | Рычаг планетарного тормоза левый |
Загрузка ...
|
|
| 17 | 77.38.035 | Рычаг планетарного тормоза правый |
Загрузка ...
|
|
| 18 | 78.38.049-2 | Коробка управления правая |
Загрузка ...
|
|
| 19 | 77.38.196 | Штифт кронштейна тормоза |
Загрузка ...
|
|
| 20 | 77.38.214 | Гайка натяжная тормоза |
Загрузка ...
|
|
| 21 | М10.6gх20.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 77.38.186-1 | Пластина запорная |
Загрузка ...
|
|
| 24 | 77.38.213-Б | Втулка распорная |
Загрузка ...
|
|
| 25 | 77.38.206-А | Крышка |
Загрузка ...
|
|
| 26 | М8.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 77.38.043 | Кронштейн с пружиной планетарного тормоза в сборе (левый) |
Загрузка ...
|
|
| 28 | 77.38.044 | Кронштейн с пружиной планетарного тормоза в сборе (правый) |
Загрузка ...
|
|
| 29 | 77.38.033 | Рычаг остановочного тормоза правый |
Загрузка ...
|
|
| 30 | 77.38.032 | Рычаг остановочного тормоза левый |
Загрузка ...
|
|
| 31 | Шплинт 4х22-001 ГОСТ 397-79 | Шплинт 4х22-001 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | 77.38.228 | Палец |
Загрузка ...
|
|
| 33 | 77.38.221 | Ось |
Загрузка ...
|
|
| 34 | 77.38.219 | Серьга остановочного тормоза |
Загрузка ...
|
|
| 35 | 77.38.218 | Палец двуплечих рычагов |
Загрузка ...
|
|
| 36 | Шплинт 4х32-001 ГОСТ 397-79 | Шплинт 4х32-001 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | 77.38.215 | Рычаг двуплечий короткий |
Загрузка ...
|
|
| 38 | 77.38.217 | Палец кронштейна тормоза |
Загрузка ...
|
|
| 39 | 77.38.187 | Втулка распорная |
Загрузка ...
|
|
| 40 | 77.38.204-Б | Кронштейн |
Загрузка ...
|
|
| 41 | 77.38.229 | Палец |
Загрузка ...
|
|
| 42 | 54.05.436 | Кольцо пружинное |
Загрузка ...
|
|
| 43 | 77.38.147-1 | Прокладка накладки |
Загрузка ...
|
|
| 44 | 77.38.189-1 | Накладка |
Загрузка ...
|
|
| 45 | 14Т.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | М14.6gх55.53.016 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 47 | 77.38.201-1 | Прокладка крышки регулировочного люка |
Загрузка ...
|
|
| 48 | 77.38.179-1 | Крышка |
Загрузка ...
|
|
| 49 | 77.38.029-1 | Крышка люка регулировки тормоза в сборе |
Загрузка ...
|
|
| 50 | М10.6gх25.58.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
