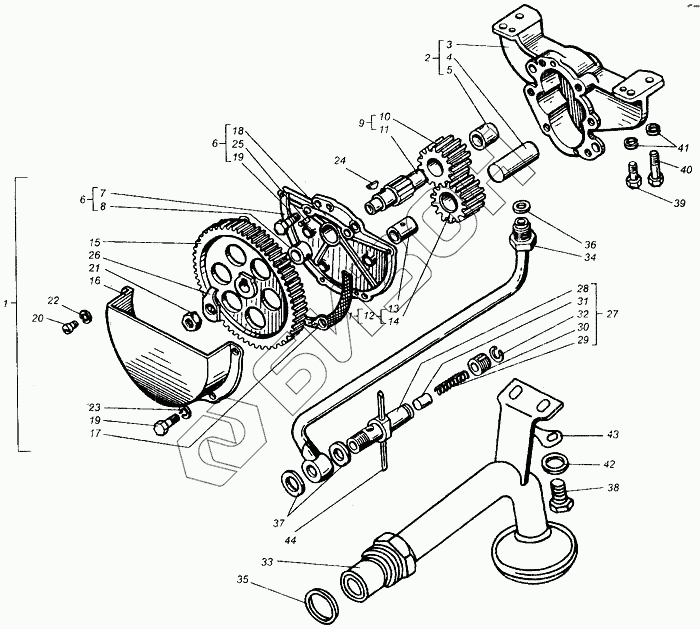

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Насос масляный
1
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 22-09С1 | 22-09С1 | Масляный насос |
Загрузка ...
|
|
| СМД14-09С1-1 | СМД14-09С1-1 | Масляный насос |
Загрузка ...
|
|
| 1 | 21-09С2 | Насос масляный |
Загрузка ...
|
|
| 1 | СМД14-09С2-1А | Масляный насос |
Загрузка ...
|
|
| 2 | СМД14-09С4-1А | Корпус |
Загрузка ...
|
|
| 3 | 14-0901-2 | Корпус |
Загрузка ...
|
|
| 4 | 14-0908 | Ось |
Загрузка ...
|
|
| 5 | 14-0910 | Втулка |
Загрузка ...
|
|
| 6 | СМД1-09С5-А | Крышка |
Загрузка ...
|
|
| 7 | СМД1-0902-1 | Крышка корпуса масляного насоса |
Загрузка ...
|
|
| 8 | 14-0910 | Втулка |
Загрузка ...
|
|
| 9 | СМД55У-09С6-Б | Колесо зубчатое ведущее |
Загрузка ...
|
|
| 10 | 14-0905-1 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 14-0907-1 | Валик ведущей шестерни |
Загрузка ...
|
|
| 12 | СМД55У-09С7-Б | Колесо зубчатое ведомое |
Загрузка ...
|
|
| 13 | 14-0903 | Втулка |
Загрузка ...
|
|
| 14 | 14-0906-1 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | СМД1-0904-А | Колесо зубчатое |
Загрузка ...
|
|
| 15 | 22-0904 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | СМД1-0909-А | Карман маслоизолирующий |
Загрузка ...
|
|
| 17 | СМД1-0928-А | Прокладка |
Загрузка ...
|
|
| 18 | СМД7-0931 | Шайба замковая |
Загрузка ...
|
|
| 19 | М8-6gх20.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | М6-6gх10.46.016 | Винт ГОСТ 1491-72 |
Загрузка ...
|
|
| 21 | М14х1.5-6Н.6.016 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 22 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шпонка сегментная 5х6,5 ГОСТ 8795-68 | Шпонка сегментная 5х6,5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 25 | Штифт 5h9х14 ГОСТ 3128-70 | Штифт 5h9х14 ГОСТ 3128-70 |
Загрузка ...
|
|
| 26 | 14-0936 | Шайба стопорная |
Загрузка ...
|
|
| 27 | СМД55У-09С8 | Клапан предохранительный |
Загрузка ...
|
|
| 28 | СМД55У-0912-А | Корпус клапана |
Загрузка ...
|
|
| 29 | СМД55У-0913-Б | Пружина |
Загрузка ...
|
|
| 30 | СМД55У-0914 | Втулка резьбовая |
Загрузка ...
|
|
| 31 | У5-0915-А | Клапан |
Загрузка ...
|
|
| 32 | СМД7-0916 | Кольцо стопорное |
Загрузка ...
|
|
| 33 | 14-09С9-2 | Маслоприемник |
Загрузка ...
|
|
| 34 | 14-09С11 | Трубка к маслофильтру |
Загрузка ...
|
|
| 35 | СМД55У-0926 | Прокладка |
Загрузка ...
|
|
| 36 | СМД55У-0927 | Прокладка |
Загрузка ...
|
|
| 37 | СМД7-0929 | Прокладка |
Загрузка ...
|
|
| 38 | М8-6gх20.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М10-6gх25.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | М10-6gх40.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | 10Т.65Т.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | Ш3-8,5х3 | Шайба замковая ОСТП 251.46-74 |
Загрузка ...
|
|
| 43 | ШШС-9х20х2 | Шайба |
Загрузка ...
|
|
| 44 | Проволока 2-0-4 ГОСТ 3282-74 L=200 СТП 251.46-74 | Проволока 2-0-4 ГОСТ 3282-74 L=200 СТП 251.46-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
