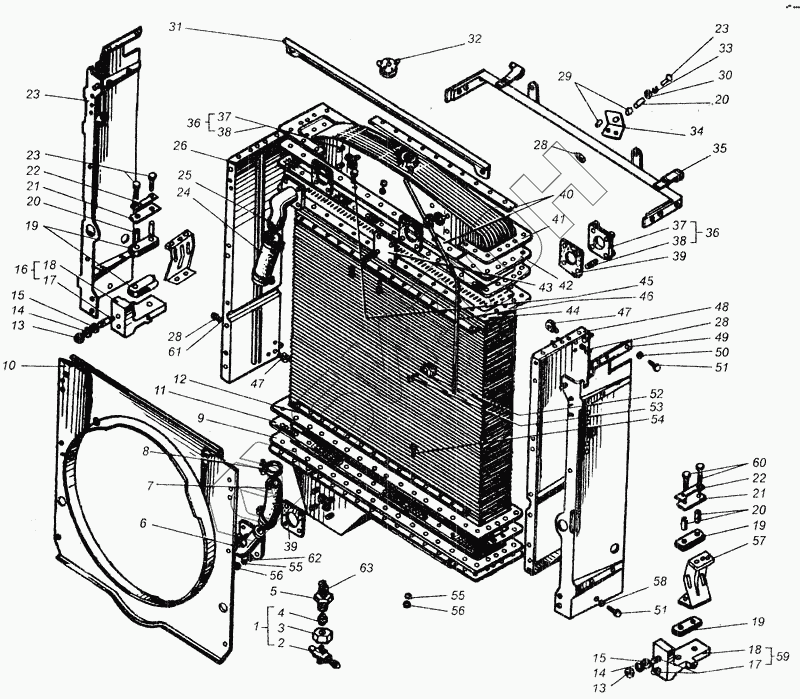

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Радиатор водяной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
17
17
17
18
18
19
19
19
20
20
20
21
21
22
22
23
23
23
24
25
26
28
28
28
29
30
31
32
33
33
34
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
47
49
49
50
51
51
52
53
54
55
55
56
56
57
58
59
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали Цена
77.13.004-1 77.13.004-1 Радиатор водяной
Загрузка ...
85У.13.054 85У.13.054 Стойка правая
Загрузка ...
1 85.13.046-3 Кран
Загрузка ...
2 85.13.050 Кран
Загрузка ...
3 Н.036.01.005 Гайка
Загрузка ...
4 85.13.417-2 Основание крана
Загрузка ...
5 85.13.421 Штуцер
Загрузка ...
6 77У.13.314-1 Патрубок
Загрузка ...
7 78.13.119 Шланг
Загрузка ...
8 77.06.015 Хомутик
Загрузка ...
9 77У.13.055 Бак радиатора нижний
Загрузка ...
10 77.13.045 Кожух радиатора
Загрузка ...
11 МО4У.13.118 Прокладка баков
Загрузка ...
12 МО4У.13.123 Накладка внутренняя
Загрузка ...
13 М18.6.016 Гайка ГОСТ 5915-70
Загрузка ...
14 18Т.65Г05 Шайба ГОСТ 6402-70
Загрузка ...
15 18.01 Шайба ГОСТ 11371-68
Загрузка ...
16 85.13.053 Опора радиатора левая со шпильками
Загрузка ...
17 М18.6gх45.10.9.40Х.019 Шпилька ГОСТ 22032-76
Загрузка ...
17 М18.6gх45.10.9.40Х.019 Шпилька ГОСТ 22032-76
Загрузка ...
18 85.13.054 Корпус опоры левой
Загрузка ...
19 МО4.13.171 Подушка
Загрузка ...
20 МО413.169 Втулка
Загрузка ...
21 МО4.13.170 Накладка
Загрузка ...
22 МО4.13.178 Пластина замковая
Загрузка ...
23 М12.6gх55.88.019 Болт ГОСТ 7796-70
Загрузка ...
24 77.13.117 Шланг
Загрузка ...
25 77У.13.310 Патрубок верхнего бака
Загрузка ...
26 85У.13.053 Стойка левая
Загрузка ...
27 85.13.042 Стойка левая
Загрузка ...
28 М12.6.016 Гайка ГОСТ 5915-70
Загрузка ...
29 Т4.02.133-1 Прокладка
Загрузка ...
30 12.01 Шайба ГОСТ 11371-68
Загрузка ...
31 85.13.044-1 Кронштейн задний
Загрузка ...
32 А21.01.270 Крышка тип I
Загрузка ...
33 12.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
33 12.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
34 85.13.414 Планка
Загрузка ...
35 85.13.043-2 Кронштейн передний
Загрузка ...
36 85У.13.342 Фланец в сборе
Загрузка ...
37 МО4.13.109 Фланец
Загрузка ...
38 М8.6gх25.66.019 Шпилька ГОСТ 22034-76
Загрузка ...
39 МО4.13.133 Прокладка
Загрузка ...
40 МО4У.13.122 Накладка наружная
Загрузка ...
41 МО4.13.121 Накладка угловая
Загрузка ...
42 77У.13.050-1 Бак радиатора верхний
Загрузка ...
43 85У.13.313 Заглушка
Загрузка ...
44 85У.13.016 Сердцевина водяного радиатора
Загрузка ...
45 М8.6gх30 88.019 Болт ГОСТ7796-70
Загрузка ...
46 85.13.418-2 Труба пароотводящая
Загрузка ...
47 85.13.420-А Серьга крепления
Загрузка ...
49 85.13.041 Стойка правая
Загрузка ...
50 10Т.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
51 М10.6gх20.88.019 Болт ГОСТ 7796-70
Загрузка ...
52 85.26.131 Скоба
Загрузка ...
53 М8.6gх16.88.35.016 Болт ГОСТ 7796-70
Загрузка ...
54 М8.6gх25.88.019 Болт ГОСТ 7796-70
Загрузка ...
55 8.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
55 8.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
56 М8.6.016 Гайка ГОСТ 5915-70
Загрузка ...
57 85У.13.406 Кронштейн
Загрузка ...
58 10.65Г 05 Шайба ГОСТ 6402-70
Загрузка ...
59 85.13.052 Опора радиатора правая со шпильками
Загрузка ...
60 М12.6gх60.38.019 Болт ГОСТ 7796-70
Загрузка ...
61 12Т65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
62 8.01 Шайба
Загрузка ...
63 85.13.431 Кольцо уплотняющее
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
