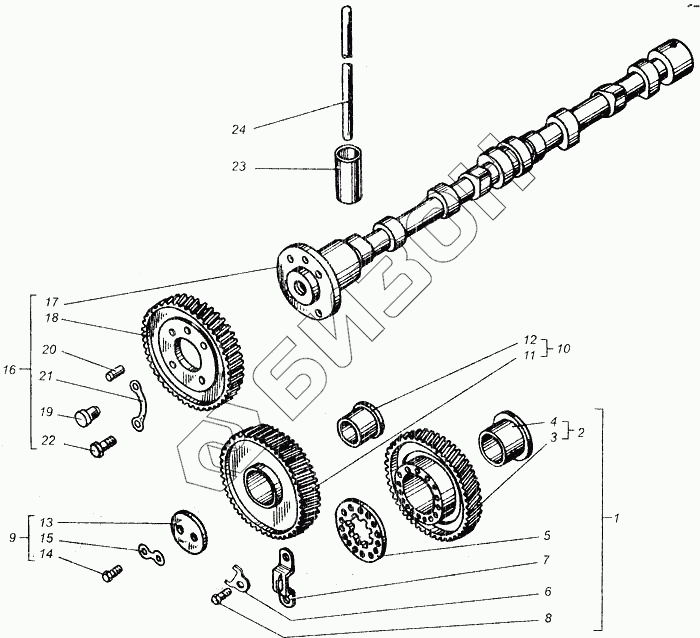

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Распределение
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 22-05С1 | 22-05С1 | Механизм распределения |
Загрузка ...
|
|
| 14-05С1 | 14-05С1 | Механизм распределения |
Загрузка ...
|
|
| 1 | СМД14-05С5 | Колесо зубчатое топливного насоса |
Загрузка ...
|
|
| 1 | 22-05С5 | Колесо зубчатое топливного насоса |
Загрузка ...
|
|
| 2 | СМД14-05С2 | Колесо зубчатое топливного насоса |
Загрузка ...
|
|
| 3 | А33.02.010 | Колесо зубчатое топливного насоса |
Загрузка ...
|
|
| 4 | СМД55-05С5 | Втулка |
Загрузка ...
|
|
| 5 | 14-0510 | Фланец шлицевой |
Загрузка ...
|
|
| 6 | 14-0514-А | Шайба стопорная |
Загрузка ...
|
|
| 7 | СМД7-0516-Б | Поводок счетчика |
Загрузка ...
|
|
| 8 | М8-6gх20.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | СМД1-05С6 | Колесо зубчатое промежуточное |
Загрузка ...
|
|
| 10 | СМД1-05С4-В | Колесо зубчатое промежуточное |
Загрузка ...
|
|
| 11 | А33.01.006 | Колесо зубчатое промежуточное |
Загрузка ...
|
|
| 12 | СМД55-0509-Б | Втулка |
Загрузка ...
|
|
| 13 | СМД55-0506 | Шайба |
Загрузка ...
|
|
| 14 | М8-6gх16.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | Ш3-9х24 | Шайба замковая СТП 251.46-74 |
Загрузка ...
|
|
| 16 | 14-05С7 | Вал распределительный |
Загрузка ...
|
|
| 16 | 22-05С7 | Вал распределительный |
Загрузка ...
|
|
| 17 | 14-0501-1 | Вал распределительный |
Загрузка ...
|
|
| 17 | 22-0501 | Вал распределительный |
Загрузка ...
|
|
| 18 | А33.00.002 | Колесо зубчатое |
Загрузка ...
|
|
| 19 | СМД55-0511 | Подпятник |
Загрузка ...
|
|
| 20 | СМД7-0517 | Штифт |
Загрузка ...
|
|
| 21 | 14-0518 | Шайба замковая |
Загрузка ...
|
|
| 22 | М10-6gх25.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | 14-0512 | Толкатель |
Загрузка ...
|
|
| 24 | СМД14-0513 | Штанга толкателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
