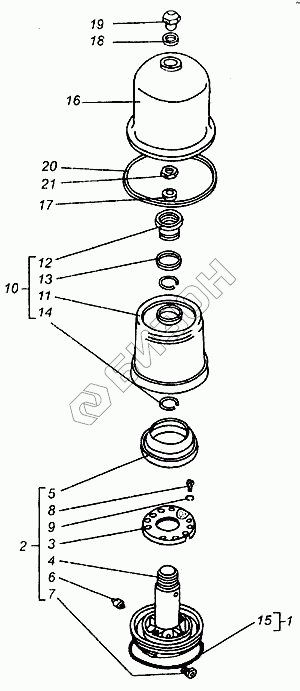

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Ротор центрифуги
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14-10С3-А | Ротор |
Загрузка ...
|
|
| 2 | 14-10С10-Б | Остов ротора |
Загрузка ...
|
|
| 3 | 14-1010-В | Маслоотражатель |
Загрузка ...
|
|
| 4 | 14-1008-Г | Остов ротора |
Загрузка ...
|
|
| 5 | 14-1019-А | Насадок |
Загрузка ...
|
|
| 6 | 14-1031 | Штифт |
Загрузка ...
|
|
| 7 | 14-1047-А | Форсунка |
Загрузка ...
|
|
| 8 | М6-6gх10.46.05 | Винт В1 ГОСТ 17473-80 |
Загрузка ...
|
|
| 9 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | 14-10С12-Б | Крышка ротора |
Загрузка ...
|
|
| 11 | 14-1009-1-Б | Крышка ротора |
Загрузка ...
|
|
| 12 | 14-1013-1-А | Гайка ротора |
Загрузка ...
|
|
| 13 | 14-1071-1 | Прокладка |
Загрузка ...
|
|
| 14 | 14-1077-2 | Кольцо |
Загрузка ...
|
|
| 15 | У130х125-2 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 16 | 14-10С11-Д | Колпак |
Загрузка ...
|
|
| 17 | 14-1018-А | Шайба упорная |
Загрузка ...
|
|
| 18 | 14-1059 | Прокладка |
Загрузка ...
|
|
| 19 | 14-1060-1 | Гайка колпака |
Загрузка ...
|
|
| 20 | 14-1065-А | Прокладка |
Загрузка ...
|
|
| 21 | М12х1,25-6Н.6.05 | Гайка ГОСТ 15522-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
