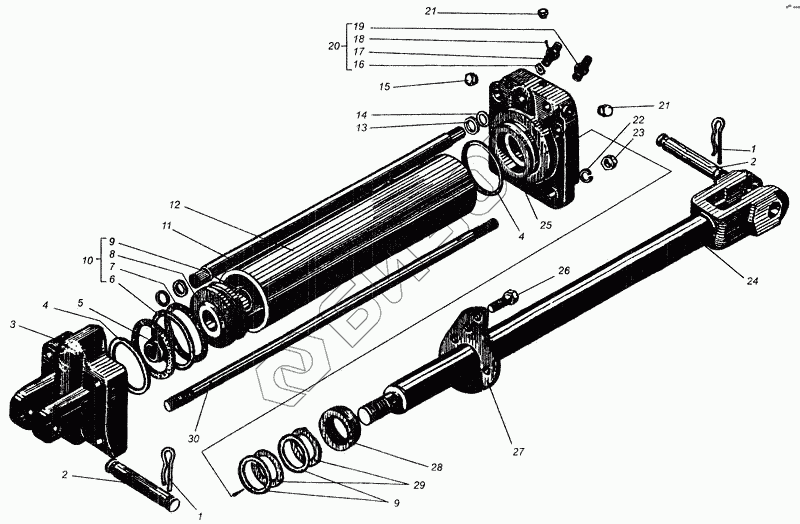

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Цилиндр выносной
1
1
2
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц75-1111001-А | Ц75-1111001-А | Цилиндр выносной |
Загрузка ...
|
|
| 54.60.001-А | 54.60.001-А | Цилиндр выносной |
Загрузка ...
|
|
| Ц75-1111010-А | Ц75-1111010-А | Крышка передняя в сборе |
Загрузка ...
|
|
| 1 | 15.62059 | Шплинт пружинный |
Загрузка ...
|
|
| 2 | Ц90-1212037-В | Палец |
Загрузка ...
|
|
| 3 | Ц75-1111020-Г | Крышка задняя |
Загрузка ...
|
|
| 4 | Ц75-1111045 | Кольцо |
Загрузка ...
|
|
| 5 | Ц90-1212007-А | Гайка в сборе (Б77.32.443) |
Загрузка ...
|
|
| 6 | Ц75-1111043 | Кольцо |
Загрузка ...
|
|
| 7 | Ц75-1111042 | Прокладка |
Загрузка ...
|
|
| 8 | Ц75-1111023-А | Поршень |
Загрузка ...
|
|
| 9 | Ц90-1212044-А | Кольцо |
Загрузка ...
|
|
| 10 | Ц75-1111009 | Поршень в сборе |
Загрузка ...
|
|
| 11 | Ц90-1212026-А | Маслопровод |
Загрузка ...
|
|
| 12 | Ц75-1111022 | Корпус |
Загрузка ...
|
|
| 13 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 14 | Ц90-1212046 | Кольцо |
Загрузка ...
|
|
| 15 | Ц90-1212057 | Заглушка 1/2 |
Загрузка ...
|
|
| 16 | Н.036.60.006 | Шайба клапана |
Загрузка ...
|
|
| 17 | Н.036.62.002 | Корпус замедлительного клапана |
Загрузка ...
|
|
| 18 | Н.036.62.001 | Штифт |
Загрузка ...
|
|
| 19 | Н.036.05.003 | Штуцер ввертной |
Загрузка ...
|
|
| 20 | Н.036.62.020 | Клапан замедлительный |
Загрузка ...
|
|
| 21 | Ц90-1212056 | Заглушка 1/4 |
Загрузка ...
|
|
| 22 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | М12.8.019 | Гайка ГОСТ 15521-70 |
Загрузка ...
|
|
| 24 | Ц90-1212002 | Шток в сборе |
Загрузка ...
|
|
| 25 | Ц75-1111021-Б | Крышка передняя |
Загрузка ...
|
|
| 26 | М6.6gх14.88.35.016 | Болт ГОСТ 1798-70 |
Загрузка ...
|
|
| 27 | Ц90-1212035-А | Крышка чистиков |
Загрузка ...
|
|
| 28 | Ц90-1212036 | Чистик |
Загрузка ...
|
|
| 29 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 30 | Ц90-1212041-А | Шпилька М12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
