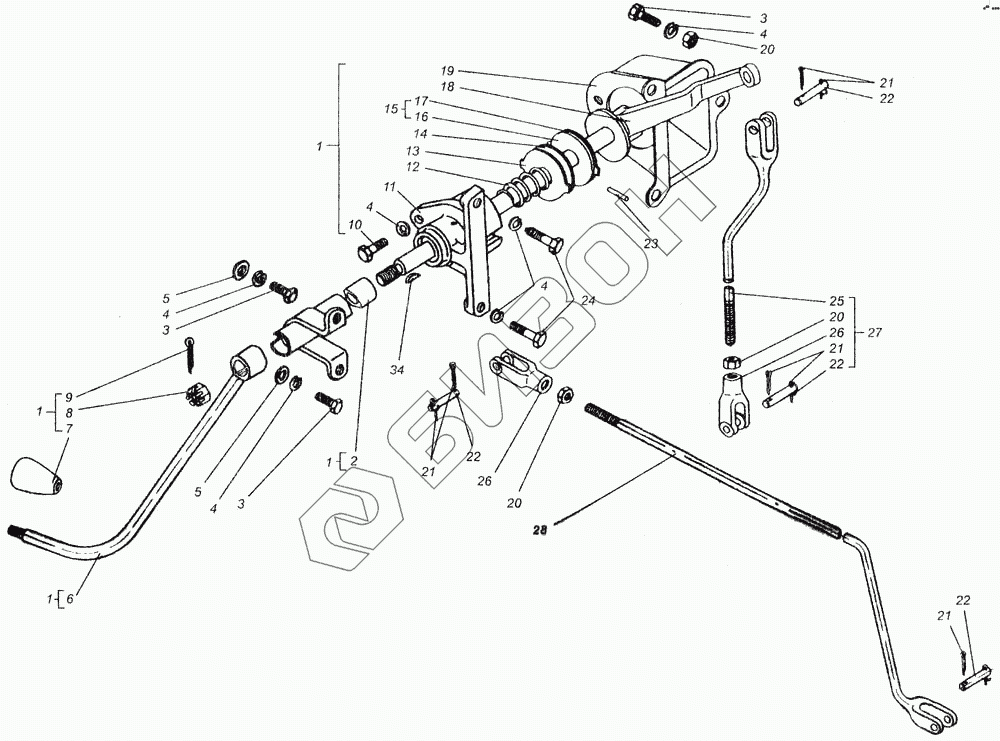

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Управление дизелем
1
1
1
1
2
3
3
3
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
22
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.20.002 | 78.20.002 | Управление дизелем |
Загрузка ...
|
|
| 1 | 78.20.030-1 | Муфта в сборе |
Загрузка ...
|
|
| 2 | 78.20.022-1 | Труба с кронштейном |
Загрузка ...
|
|
| 3 | М8.6gх16.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | 8.01 | Шайба |
Загрузка ...
|
|
| 6 | 78.20.206 | Рычаг управления |
Загрузка ...
|
|
| 7 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 8 | 88.20.211 | Гайка |
Загрузка ...
|
|
| 9 | Шплинт 4х32 ГОСТ 397-79 | Шплинт 4х32 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | М8.6gх20.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | 78.20.201-1 | Кожух мусрты |
Загрузка ...
|
|
| 12 | 78.20.210-1 | Пружина |
Загрузка ...
|
|
| 13 | 78.20.214 | Диск |
Загрузка ...
|
|
| 14 | 78.20.211 | Диск |
Загрузка ...
|
|
| 15 | 78.20.027 | Диск в сборе |
Загрузка ...
|
|
| 16 | 78.20.213 | Накладка |
Загрузка ...
|
|
| 17 | 78.20.212 | Диск |
Загрузка ...
|
|
| 18 | 78.20.023 | Рычаг верхний в сборе |
Загрузка ...
|
|
| 19 | 88.20.029 | Кожух в сборе |
Загрузка ...
|
|
| 20 | М8.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | Шплинт 3,2х18 ГОСТ 397-79 | Шплинт 3,2х18 ГОСТ 397-79 |
Загрузка ...
|
|
| 22 | 54.20.405-1 | Палец |
Загрузка ...
|
|
| 23 | Штифт 4Гх18 ГОСТ 3128-70 | Штифт 4Гх18 ГОСТ 3128-70 |
Загрузка ...
|
|
| 24 | М8.6gх30.88.35.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | 78.20.024 | Тяга вертикальная |
Загрузка ...
|
|
| 26 | 77.20.111-А | Вилка |
Загрузка ...
|
|
| 27 | 78.20.029 | Тяга вертикальная |
Загрузка ...
|
|
| 28 | 78.20.025 | Тяга топливного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
